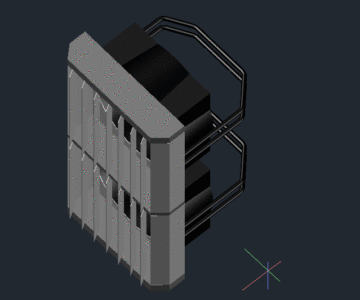

Обвязка паровоздушного калорифера в 3D

Схема обвязки паровоздушного калорифера по пару и конденсату в 3D с описанием и спецификацией.
Паровоздушный калорифер для сушки полотна на ткацкой фабрике, подготавливающий горячий воздух температурой 40-70 °С в зависимости от типа полотна. Расход воздуха постоянный. Холодный воздух забирается из помещения с температурой 20 °С. Тепловая мощность калорифера составляет 180 кВт при подаче в него пара давлением 2 бари.
Характеристики исходного пара: насыщенный, давлением 22 бари. Качество пара среднее. Максимальное допустимое давление пара для калорифера составляет 4 бари. Давление в конденсатной магистрали, куда сбрасывается конденсат, составляет 0,3 бари. Имеется подъем конденсатной линии 5 м перед конденсатным баком. Калорифер находится на расстоянии 1 м от пола.
Из-за запыленности помещения невозможно использовать клапаны с электроприводами. Заказчику не требуется большая точность поддержания температуры, но точность систем регулирования температуры прямого действия явно недостаточна.
В калорифер подается сжатый воздух давлением 4 бари.
