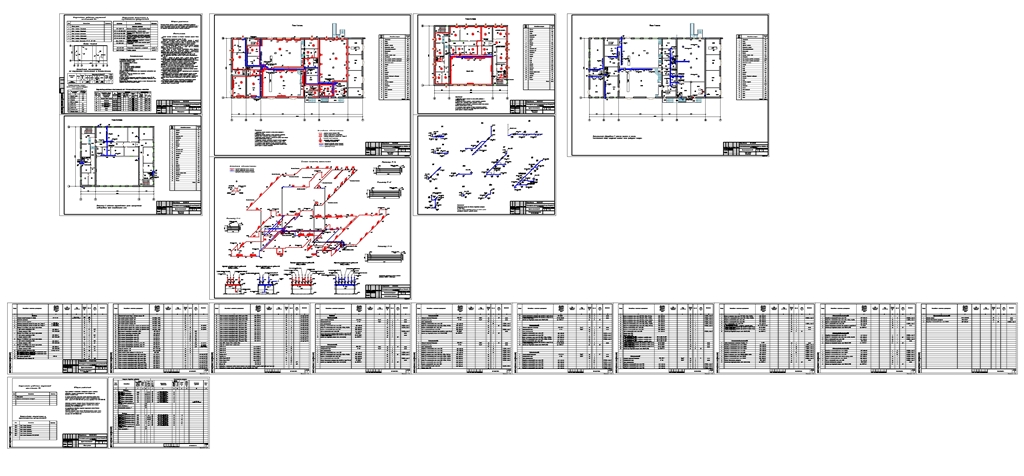

Проектирование системы отопления, вентиляции и кондиционирования здания СТО. Объект выполнен согласно нормативной базе РБ
Система отопления рассчитана на расчетную температуру наружного воздуха -23°С.
Продолжительность отопительного периода 197 суток.
Источником теплоснабжения служит проектируемая котельная, в которой установлены котлы на твердом топливе (см. раздел ТМ). Теплоноситель (вода) имеет параметры +85°С - в подающей магистрали и +70°С - в обратной магистрали.
В проекте предусмотрена однатрубная горизонтальная система отопления.
В качестве отопительных приборов в системе отопления применены радиаторы чугунные секционные Б3-140-300, регистры из гладких труб (в мастерских), конвекторы типа "Аккорд" (на лестничных клетках).
Удаление воздуха из системы отопления осуществляется кранами воздушными инженера Маевского (от каждого отопительного прибора) и автоматическими спускниками воздуха из верхних точек системы. Для дренирования системы отопления применяются краны шаровые, установленные в нижних точках системы.
Система отопления монтируется из водогазопроводных легких труб по ГОСТ 3262-75*. Трубопроводы свыше Ø60мм приняты из труб стальных электросварных по ГОСТ 10704-91.
Подводки к арматуре для удаления воздуха и дренажа системы отопления выполняются из труб стальных водогазопроводных оцинкованных по ГОСТ 3262-75*.
Для регулирования теплоотдачи отопительных приборов применены краны двойной регулировки латунные, установленные на подводках к отопительным приборам.
Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок прокладываются в гильзах из труб стальных электросварных прямошовных (ГОСТ 10704-91). Края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолка, но на 30мм выше поверхности чистого пола. Заделку зазоров в местах прокладки трубопроводов предусмотреть негорючими материалами.
После монтажа неизолированные трубопроводы и отопительные приборы окрасить синтетической краской в тон стен за два раза.
Монтаж и окраска отопительных приборов и трубопроводов должны производиться в соответствии с ТКП-45-1.03-85-2007.
Трубопроводы отопления, проложенные в пределах котельной, подлежат тепловой изоляции. Конструкцию и объем тепловой изоляции смотрите в разделе “ОВ.ТИ”.
Перед пуском должны быть проведены в полном объеме тепловые и гидравлические испытания системы отопления в соответствии со СНиП 3.05.01-85 и оформлены актом.
Перед запуском системы отопления в эксплуатацию эксплуатирующий персонал должен обязательно осмотреть систему с целью проверки ее исправности.
Пуск системы отопления в эксплуатацию проводят при положительной температуре воздуха в помещениях здания.
В помещениях здания предусмотрена приточно-вытяжная вентиляция с механическим и естественным побуждением воздуха.
Запроектированы вытяжные системы:
- В1 - из помещения обувного магазина;
- В2 - из мастерской;
- В3 - из мастерской;
- В4 - из зоны ремонта легкового транспорта;
- В5 - из зоны ремонта грузового транспорта;
- В6 - из складских помещений;
- В7 - из складских помещений.
Вентиляция в кабинетах осуществляется путем периодического проветривания через открывающиеся окна.
Нормы удаляемого воздуха для санитарного узла и душевой:
- душевая кабина - 75 м³/ч;
- унитаз - 50 м³/ч.
Из санузлов и душевых предусмотрены естественные вытяжные системы ВЕ1-ВЕ4.
В системах вентиляции приняты воздуховоды из тонколистовой оцинкованной стали по ГОСТ 14918-80.
Вентиляционное оборудование в проекте принято за аналог. Окончательный выбор определяет заказчик после проведения тендера.
