Рабочий проект отопления, вентиляции здания СТО

Проект отопления и вентиляции станции технического обслуживания площадью 490м2. г.Алматы

ОБЩИЕ УКАЗАНИЯ

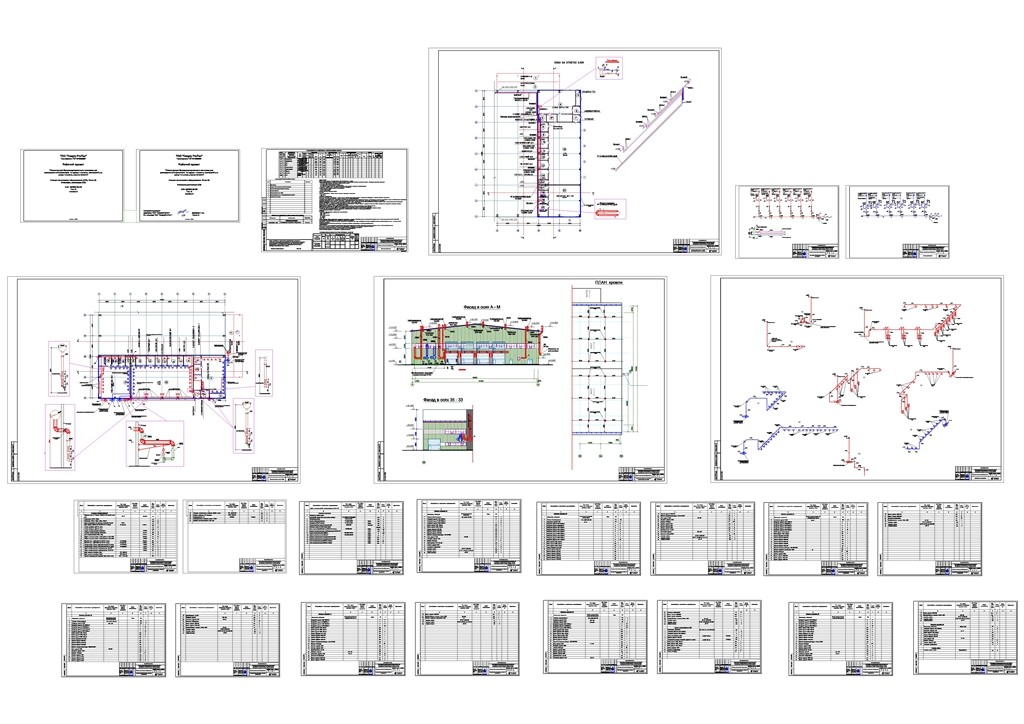

Рабочие чертежи отопления, вентиляции воздуха расположенному в г. Алматы
комплекс, разработаны на основании задания на проектирование выданного строительным отделом и действующих нормативных документов:
- СН РК 4.02-01-2011 "Отопление, вентиляция и кондиционирование воздуха";
- СП РК 2.04-01-2017 "Строительная климатология";
- СН РК 3.02-08-2013 "Административные и бытовые здания";
- ГОСТ 21.602-2016 "Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования";
- стандартов и требований фирм - изготовителей применяемого оборудования.
Расчетные параметры наружного воздуха для проектирования:
- холодный период tн=-20,1°С;
- теплый период tн=+36,3°С.
Расчетные параметры внутреннего воздуха:
tв= +18°С;
Источник теплоснабжения - отдельно стоящая котельная с параметрами теплоносителя:
- Т под.= 95 °С;
- Т обр.= 70 °С.
ОТОПЛЕНИЕ И ТЕПЛОСНАБЖЕНИЕ
Система отопления здания присоединяется к тепловым сетям по зависимой схеме. Системы отопления - горизонтальные двухтрубные с тупиковым движениями теплоносителя.
Для системы отопления были использованы: регистры отопления марки РГ 2-108х3,5-40000 Ду25 ,
тепловентиляторами VOLCANO VR1 . Регулирование теплоотдачи регистров осуществляется регулировочными вентилями, установленными на коллекторе. регулирование мощности тепловентиляторов осуществляется
посредством регулирования частоты вращения и вентилятора и регулированием вентиля подачи теплоносителя, который также устанавливается на коллекторе.
Трубопроводы внутренней системы отопления приняты полипроиленовые марки "Valtec" , армированные алюминием (для предотвращения попадания кислорода в воду и окисления биметаллических радиаторов).
Прокладка трубопроводов - открытая, по стенам, закрепленными на клипсах и сантехнических хомутах.
Теплоноситель - вода с параметрами 90-70°С. Прокладка труб внутри мусороприемного отделения открытая в трубчатой изоляции типа ISOROLL толщиной 20 мм, выполненной из негорючего материала.
Удаление воздуха из системы отопления - через воздухоспускные краны.
Трубопроводы теплоснабжения, а также трубы в пределах узла управления приняты стальные электросварные по ГОСТ 10704-91 и стальные
водогазопроводные по ГОСТ 3262-75*. Трубопроводы поэтажной горизонтальной разводки приняты из полипропиленовых труб PN20.
Магистральные трубопроводы прокладываются с уклоном 0,003 в сторону теплового узла. Перед изоляцией стальные трубопроводы покрываются краской
БТ-177 за два раза, по грунтовке ГФ-021. Для регулирования тепловентиляторов и регистров на коллекторе устанавливаются
запорно-балансировочные клапаны и шаровые краны.
ВЕНТИЛЯЦИЯ
В помещениях предусматривается следующие виды систем вентиляции:
- П1,В1 - слесарный цех;
- П2,В2 - СТО;
- П2,В2 -склад запчастей
- В4- сан.узел;
- В5- зарядная
- ГДУ - СТО
Раздача и удаление воздуха осуществляется регулируемыми анемостатами и решетками. Воздуховоды приняты из тонколистовой оцинкованной стали. Толщина стали, принята по СН РК 4.02-01-2011.
Для предотвращения распространения шума и вибрации, на воздуховодах установлены
шумоглушители, а приточные и вытяжные установки присоединяются к воздуховодам через гибкие антивибрационные вставки. Воздуховоды приточных вентсистем (вытяжных систем - за стенами здания)
изолируются пенофлексом.
Системы приточно-вытяжной вентиляции перед сдачей в эксплуатацию необходимо отрегулировать на проектную производительность.
ГАЗОДЫМОУДАЛЕНИЕ
Удаление выхлопных газов от автомобилей осуществляется вентилятором дымоудаления. Для удобства обслуживания используется поворотная консоль и гибкие термостойкие шланги.
После окончания монтажа и наладочных работ все проходы трубопроводов и воздуховодов через перегородки и перекрытия выполнить
из негорючего материала,обеспечивающего необходимый предел огнестойкости ограждающих конструкций.
Монтаж внутренних санитарно-технических систем производить согласно СНиП 3.05.01-
