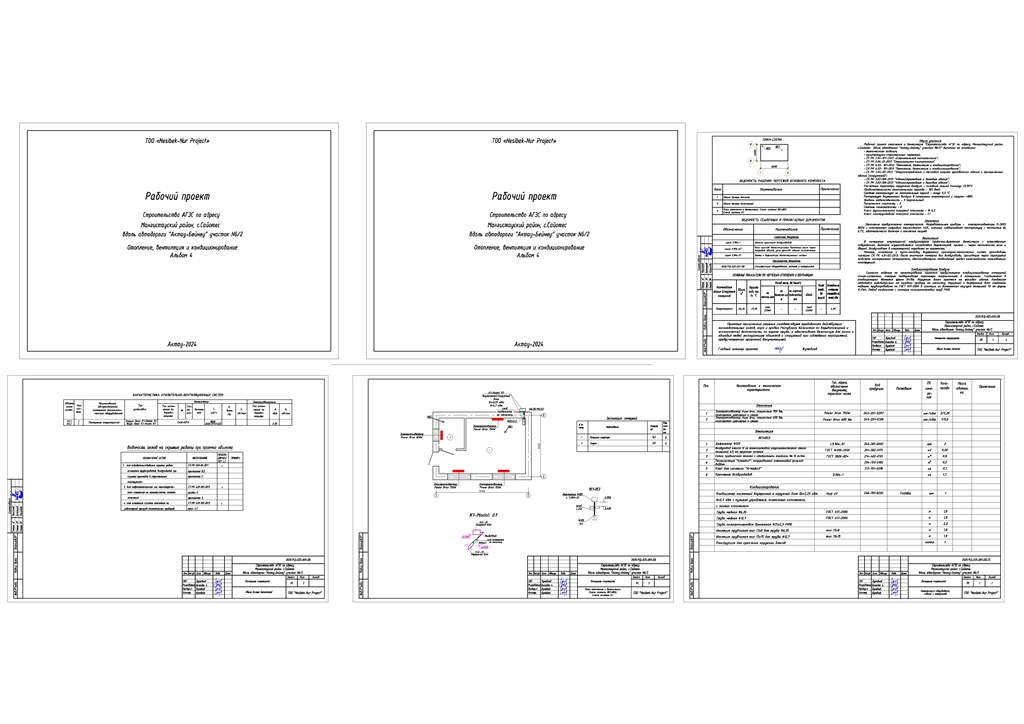

Рабочий проект АЗС вдоль автодороги "Актау-Бейнеу" (отопление и вентиляция)

Общие указания
Рабочий проект отопления и вентиляция "Строительство АГЗС по адресу Мангистауский район, с.Сайотес вдоль автодороги "Актау-Бейнеу" участок N6/2" выполнен на основании:
- технического задания;
- архитектурно-строительных чертежей;
- СП РК 2.04-107-2022 «Строительная теплотехника";
- СП РК 2.04-01-2017 "Строительная климатология"
- СП РК 4.02- 101-2012 "Отопление, вентиляция и кондиционирование";
- СН РК 4.02- 101-2011 "Отопление, вентиляция и кондиционирование";
- СН РК 2.04-07-2022 "Энергопотребление и тепловая защита гражданских зданий и промышленных зданий (сооружений)";
- СП РК 3.02-108-2013 "Административные и бытовые здания";
- СН РК 3.02-108-2013 "Административные и бытовые здания";
Расчетные параметры наружного воздуха - холодный период tн=минус 23,95°C.
Продолжительность отопительного периода - 165 дней.
Средняя температура за отопительный период - минус 0,3 °С.
Температура внутреннего воздуха в помещении операторской и санузел +18ºС.
Уровень ответственности - II (нормальный)
Техническая сложность - II
Степень огнестойкости - II
Класс функциональной пожарной опасности - Ф 4.3
Класс конструктивной пожарной опасности - С1

Отопление
Отопление предусмотрено электрическое. Нагревательные приборы - электроконвекторы D-3003 800W с электронным цифровым термостатом ASIC, который поддерживает температуру с точностью до 0,1°C, автоматически включая и отключая нагрев.

Вентиляция
В помещении операторской предусмотрена приточно-вытяжная вентиляция с естественным побуждением. Вытяжка осуществляется посредством дефлекторов, приток - через неплотности окон и дверей. Воздухообмен в операторской определен по кратности.
Монтаж, испытание и пуско-наладку внутренних санитарно-технических систем производить согласно СН РК 4.01-02-2013. После окончания монтажа все воздуховоды, проходящие через перекрытие заделать несгораемыми материалами, обеспечивающими необходимый предел огнестойкости ограждающих конструкций.

Кондиционирование воздуха
Согласно задания на проектирование проектом предусмотрено кондиционирование помещений сплит-системами, которые поддерживают параметры микроклимата в помещениях. Хладогентом в кондиционерах является фреон R410a. Наружные блоки крепятся на фасадах здания. Конденсат отводится индивидуально от каждого прибора на отмостку. Наружный и внутренний блок соединены медными трубопроводами по ГОСТ 617-2006 в изоляции из вспененного каучука толщиной 13 мм фирмы K-Flex. Отвод конденсата с помощью полипропиленовых труб PN10.
