Проект отопления и вентиляции производственного помещения
Настоящим разделом рабочей документации решается вопрос реконструкции системы вентиляции участка №20 ООО "ИКЗ" г. Ижевска. Теплоносителем является перегретая вода с параметрами 150-70С, которая используется для теплоснабжения калориферов приточной установки. Заделку зазоров в местах прокладки воздуховодов через стену следует предусмотреть матами минераловатными.
Вентиляция предусмотренна общеобменная приточно-вытяжная с механическим побуждением. Воздухообмен в соответствии со СНиП 2.08.02-89* "Общественные здания и сооружения". Приток воздуха осуществляется системой П1-П2.
Расход воздуха на производственный цех 50 000 м.куб./ч, расчетный тепловой поток 1,06 Гкал/ч.

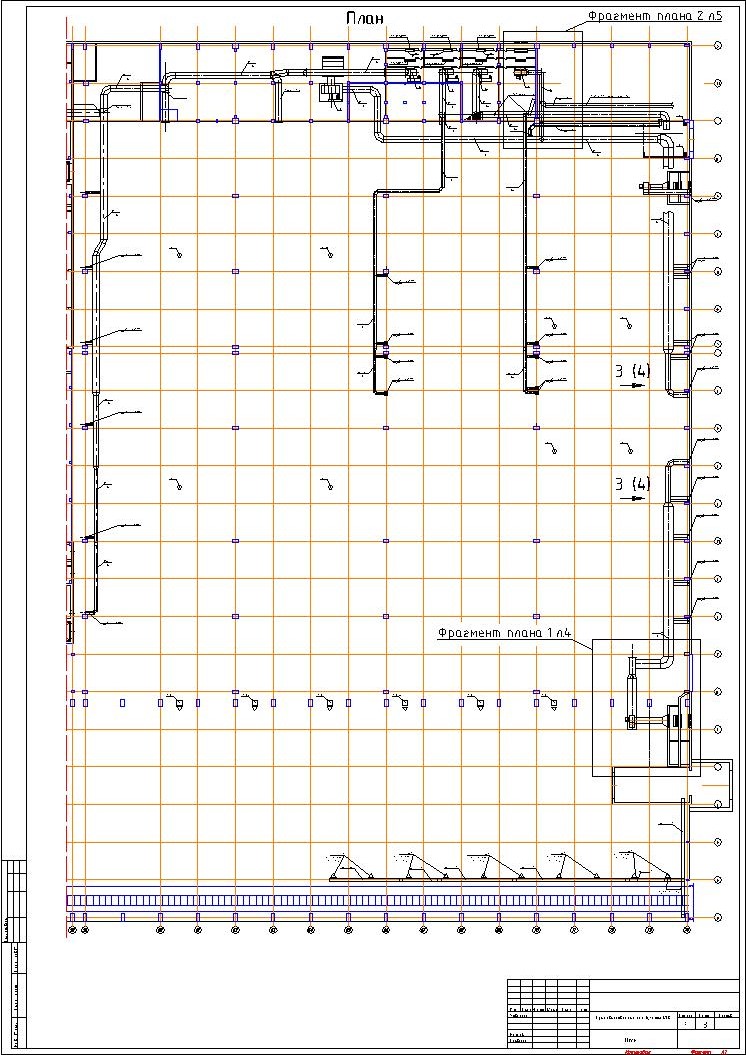

Состав: Общие данные, план, фрагменты плана на отм.0.000, фрагмент плана на отм. 6.000, разрез 1-1, разрез 2-2, спецификация
Софт: AutoCAD 2004
