Отопление и вентиляция жилого здания

Белорусско-Российский университет
Кафедра промышленное и гражданское строительство
Курсовая работа по дисциплине "Инженерные сети"
На тему: "Отопление и вентиляция жилого здания"
Могилев 2015

Курсовая работа по инженерным сетям состоит из одного листа формата А1
Место строительства: Брест.
Проектируемое здание предназначено для строительства в Брестской области со следующими природно-климатическими показателями, а именно: температурой наружного воздуха наиболее холодных суток обеспеченностью 0,92 – минус 250С, наиболее холодной пятидневки обеспеченностью 0,92 – минус 210С;
Проектом предусмотрена однотрубная система отопления с верхней разводкой, которая по сравнению с системой, выполненной с нижней разводкой, имеет следующие недостатки: больший расход труб и малая вертикальная гидравлическая и тепловая устойчивость.
Кроме выше перечисленных для проектирования используются следующие ис-ходные данные:
материал наружных стен – кирпич керамический пустотный;
теплоизоляционный материал стен – пенополиуретан;
теплоизоляционный материал полов – плиты минераловатные;
теплоизоляционный материал перекрытий – плиты пенополистирольные;
марка отопительного прибора – ЛК-10;
температура воды наружной сети – 1400С;
располагаемое давление – 140 кПа.

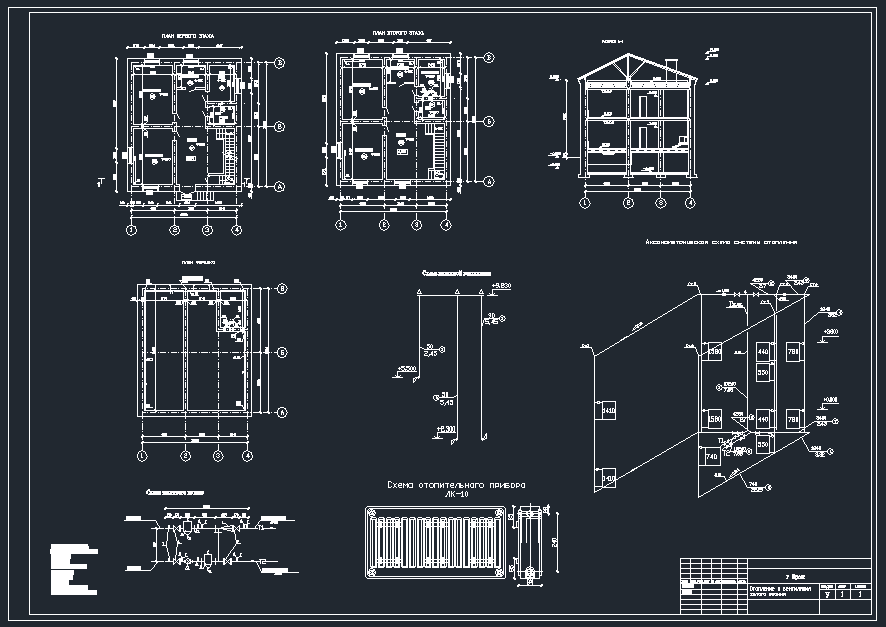

Состав: Планы этажей и чердака, Разрез, Схема вытяжной вентиляции, Аксонометрическая схема системы отопления, Схема теплового пункта, Схема отопительного прибора ЛК-10. Пояснительная записка со всеми расчетами Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление и вентиляция жилого здания

ТГСВ.dwg
Записка.doc
Содержание.doc
