Отопление производственного корпуса

Запорізький гідроенергетичний коледж
Енергобудівельне відділення
Курсовий проект з дисципліни "Опалення"
На тему; "Опалення виробничого корпусу"
Запоріжжя 2012

Вихідні дані: Виробничий корпус розташований у місті Луганськ. Має два поверхи з висотою поверхів 4 метри. Стіни будинку виконані з: цементно-піщаного розчину, цегли глиняної, ізоверу, туфу. Перекриття: залізобетон, один шар руберойду, теплоізоляція з перлітобетону, вапняно-піщана затірка, чотири шари рубероїду. Підлога над неопалювальним підвалом.
В побутовому приміщенні запроектовані вікна із подвійним склом, розміром 1,2 х 1,5; двері розміром 1,5 х 2,4.
В якості теплоносія в системі опалення передбачено теплоносій з параметрами 105-70оС. Вузол керування центральної системи опалення побутового корпусу розташований у підвалі.
Побутовий корпус орієнтований на південний захід.
При виконанні проекту опалення приміщення виробничого корпусу була запропонована вертикальна однотрубна система з верхньою розводкою . В якості опалювальних приладів прийняті конвектори «Аккорд».
Для систем опалення прийняті сталеві водогазопровідні труби, які використовуються в системах опалення, холодного та гарячого водопостачання.
Луганськ.
Мета роботи – проектування економічної і технічно-обгрунтованої системи опалення.
Метод дослідження – розрахунково-конструкторский з використанням стандартних методик, викладених в нормативній літературі.

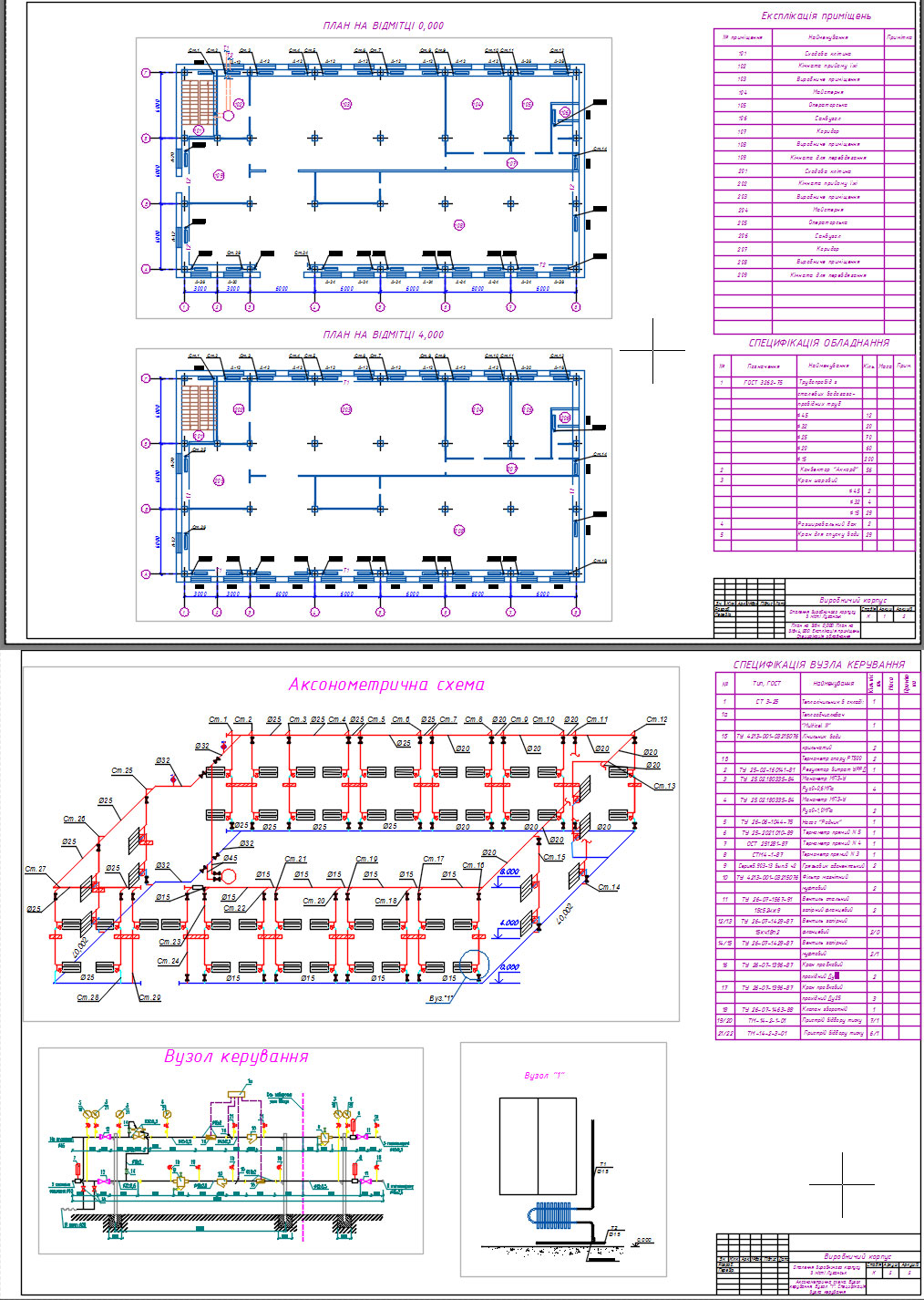

Графічна частина містить: План на відм. 0,000. План на відм.4,000. Експлікація приміщень. Специфікація обладнання. Аксонометрична схема. Вузол керування. Вузол "1". Специфікація вузла керування
Зміст
Реферат
1 Загальний розділ
1.1 Коротка характеристика об’єкту, що проектується
2 Розрахунково-конструкторський розділ
2.1 Розрахунок системи опалення
2.1.1 Теплотехнічний розрахунок зовнішніх огороджень
2.1.1.1 Теплотехнічний розрахунок зовнішніх стін
2.1.1.2 Теплотехнічний розрахунок перекриття
2.1.1.3 Теплотехнічний розрахунок дверей
2.1.1.4 Теплотехнічний розрахунок вікон
2.1.1.5 Теплотехнічний розрахунок підлоги
2.1.2 Розрахунок тепловитрат
2.1.3 Розрахунок опалювальних приладів
2.1.4 Гідравлічний розрахунок системи опалення
2.1.5 Підбір обладнання вузла керування.
Циркуляційного насоса
2.2 Теплоенергозбереження
Список літератури

Состав: Пояснювальна записка, План на відм. 0,000. План на відм. 4,000. Експлікація приміщень. Специфікація обладнання. Аксонометрична схема. Вузол керування. Вузол "1". Специфікація вузла керування Язык документа
