Отопление и вентиляция учебного корпуса для практических занятий.

Отопление и вентиляция разработаны для учебного корпуса практических занятий.
Вентиляция.
Расчетные параметры наружного воздуха:
для проектирования вентиляции:
- для холодного периода tн = - 35 С
Проектом предусмотрена вентиляция помещений с механическим и естественным побуждением.
Воздуховоды приточно-вытяжных систем выполнены из оцинкованной стали .
В качестве огнезащиты транзитных воздуховодов применяется ET Vent по технологическому регламенту N48588528-ВП-09 . Для раздачи и удаления воздуха используются воздухораспределительные устройства, поставляемые фирмой Арктос. Проектом предусмотрено дистанционное централизованное отключение всех приточно-вытяжных систем во время пожара.
Теплоснабжение.
Параметры теплоносителя составляют t=+70°...+60°C.
Для обеспечения подачи теплоносителя на запитку калориферной установки применяется двухтрубная тупиковая система теплоснабжения. Трубопроводы теплоснабжения выполнены из электросварных труб по ГОСТ 10704-91 и водогазопроводных обыкновенных по ГОСТ 3262-75*.
Узел обвязки калорифера в сборе поставляется вместе с приточной установкой.

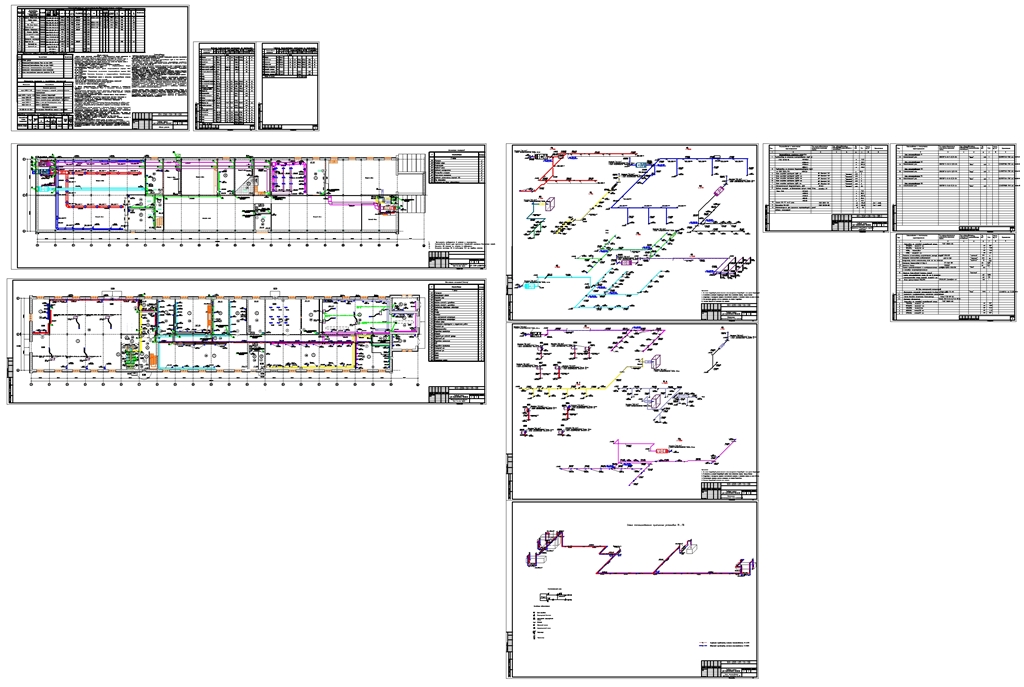

Состав: Проект отопления и вентиляции. Общие данные. Аксонометрические схемы. Спецификации. Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Отопление и вентиляция учебного корпуса для практических занятий.

Раздел ОВ .dwg
