Отопление восьмиэтажного жилого здания г.Липецк

МАМИ
кафедра ТГВ
курсовой проект *проектирование системы отопления с верхней разводкой*
2014 г.

Курсовой проект содержит граф.часть 7 листов, пояснительная записка 71 стр.

Географический район строительства здания - г.Липецк.
Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92% t = -27º С.
Средняя температура воздуха периода со среднесуточной температурой ниже или равной 8 °С, t =3,4 °С.
Продолжительность периода со среднесуточной температурой воздуха ниже или равной 8 °С, Z =202сут.
Расчетная скорость ветра в январе v=5,9м/c.
Зона влажности - нормальная
Условия эксплуатации - А.
Вариант планировки - 6.

Основные характеристики здания:
- здание - восьмиэтажное с уровнем пола первого этажа на 1,0м выше поверхности земли.
- наружные стены - из силикатного кирпича на цементно-песчаном растворе.
- утеплитель - пенополистерол
- высота этажа - 3м
- ориентация здания – Ю

Расчетные температуры воздуха внутри помещений:
- в жилых угловых комнатах - 22 °С
- в жилых неугловых комнатах - 20 °С
- в кухне - 18 °С
- в лестничной клетке - 16 °С
- режим эксплуатации - нормальный.
- система отопления здания - однотрубная с верхней разводкой.
- источник теплоснабжения - водяная теплосеть с температурой 130-70 °С.
Располагаемый перепад давлений ввода в жилой дом - 25 м.вод.ст.
Расчетная температура воды в системе отопления:
- горячей t =105º C;
- обратной t =70º C.
Отопительный прибор - радиатор фирмы «Kermi GmbH».

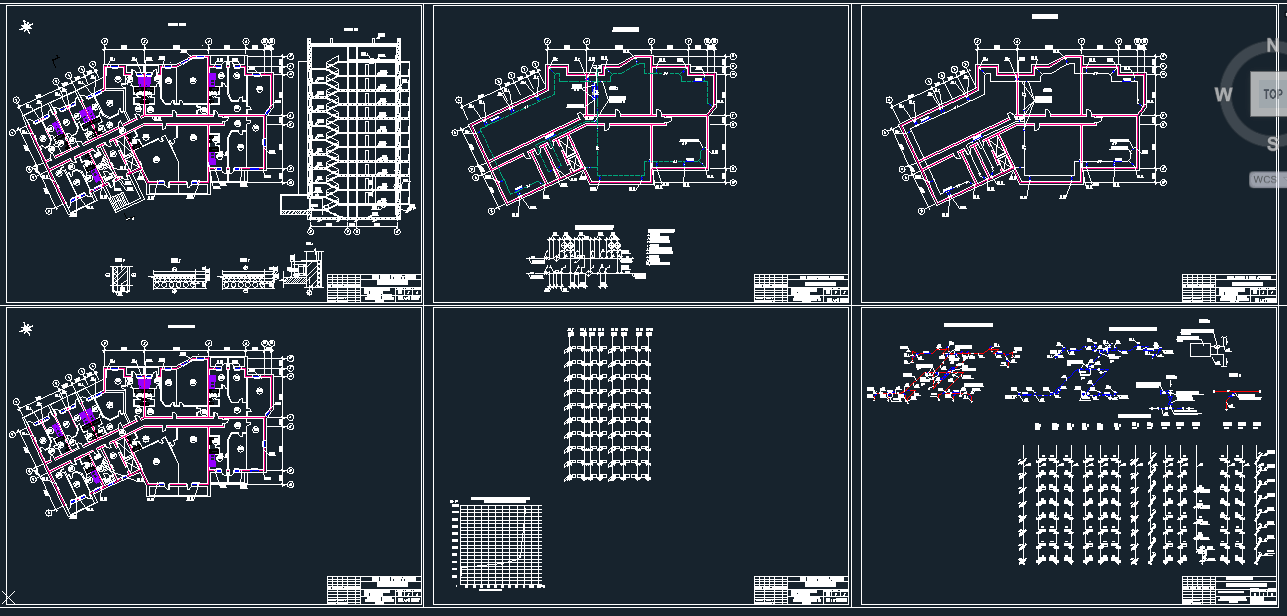

Состав: план типового этажа,схема узлов,схема подающей магистрали,схема обратной магистрали,график падения давления СО Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Отопление восьмиэтажного жилого здания г.Липецк

КУРСОВОЙ ОТОПЛЕНИЕ.docx
ОТОПЛЕНИЕ.dwg
