Проектирование систем кабельного обогрева надземных трубопроводов водозабора "Авачинский"

Филиал ФГАОУ ВПО ДВФУ в г. Петропавловске-Камчатском. Кафедра теплогазоснабжения и вентиляции. ДИПЛОМНЫЙ ПРОЕКТ по основной образовательной программе подготовки специалистов
по специальности 270109.65 – Теплогазоснабжение и вентиляция. На тему: Проектирование систем кабельного обогрева надземных трубопроводов водозабора "Авачинский". г. Петропавловск-Камчатский 2015

Объектом исследования является групповой подрусловый водозабор «Авачинский» с насосными станциями первого подъема, камерами переключения, а также надземными транзитными трубопроводами.
Целью дипломного проекта является изучение особенностей работы кабельных систем обогрева трубопроводов как устройств для поддержания температуры перекачиваемой воды, защиты от замораживания и стартового разогрева магистральных трубопроводов большой длины, разработка конструкторских решений по модернизации систем отопления и вентиляции. Дипломный проект содержит 8 листов чертежей формата А1, пояснительную записку на 112 листах формата А4, включающую 27 рисунков, 13 таблиц, 20 литературных источников, 4 приложения. Содержание
Введение 7
1. Описание объекта реконструкции 9
2. Климатические данные района реконструкции 17
2.1 Температурный режим 18
2.2 Температура воздуха 19
2.3 Температура почвы 20
2.4 Характеристика ветрового режима 21
2.5 Климат 22
3. Сравнительная оценка различных систем кабельного обогрева трубопроводов 26
3.1 Резистивный греющий кабель 28
3.2 Саморегулирующийся нагревательный кабель 31
3.3 Скин-система 34
4. Расчет и подбор греющего кабеля для системы обогрева 37
4.1 Расчет величины тепловых потерь трубопровода 39
4.2 Определение требуемой мощности кабеля 40
4.3 Выбор нагревательного кабеля и определение его длины 41
5. Расчет теплопритоков отапливаемых помещений скв. №№ 11, 12, 13, 20-25 45
5.1 Определение расчетной тепловой мощности системы отопления 49
6. Расчет теплопритоков отапливаемых помещений скв. №№ 1-10 57
6.1 Определение расчетной тепловой мощности системы отопления 60
7. Расчет теплопритоков отапливаемого помещения камеры переключения №1 61
7.1 Определение расчетной тепловой мощности системы отопления 68
8. Конструирование и расчет систем вентиляции производственных помещений 69
9. Определение мощности и подбор аварийного дизель-генератора 79
10. Монтаж и обслуживание системы кабельного обогрева трубопроводов 84
11. Монтаж и обслуживание вентиляционных систем 95
12. Технико-экономическое обоснование реконструкции водозабора 105
Заключение 110
Список использованных источников 111
Приложения 113

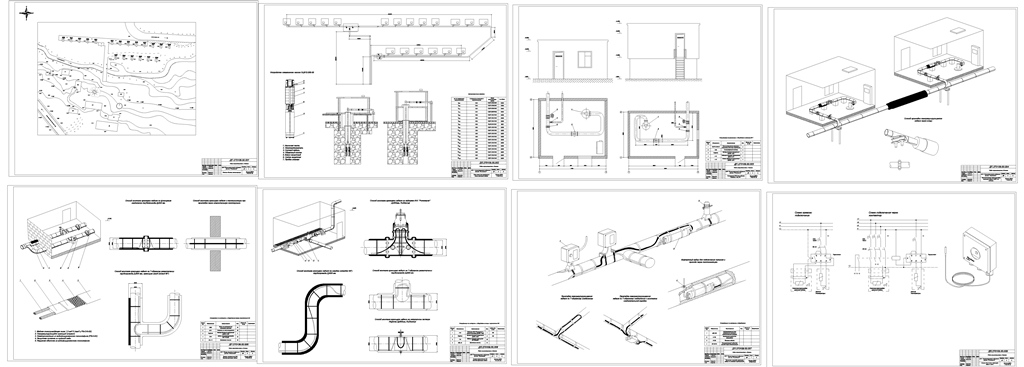

Состав: Генплан объекта реконструкции, план-схема для определения длины греющего кабеля, конструкция ВНС I-го подъема Скважины №2, №11, технологическая схема прокладки греющего кабеля в ВНС I-го подъема, схема подключения греющего кабеля к сети,технология прокладки греющего кабеля по участкам трубопровода, камера переключения №1,монтаж греющего кабеля,Камера переключения №2 Монтаж греющего кабеля Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Проектирование систем кабельного обогрева надземных трубопроводов водозабора "Авачинский"

Диплоп ТГС и В/
Диплоп ТГС и В/10ч. Монтаж обогрева.docx
Диплоп ТГС и В/11ч. ПТЭ вентиляции.docx
Диплоп ТГС и В/12ч. ТЭО.docx
Диплоп ТГС и В/1ч. Описание объекта.docx
Диплоп ТГС и В/2ч. Климатич. данные.docx
Диплоп ТГС и В/3ч. Сравнение.docx
Диплоп ТГС и В/4ч. Расчет кабеля.docx
Диплоп ТГС и В/5ч. Отопление.docx
Диплоп ТГС и В/6ч. Отопление.docx
Диплоп ТГС и В/7ч. Отопление.docx
Диплоп ТГС и В/8ч.Вентиляция.docx
Диплоп ТГС и В/9ч. Расчет АДГ.docx
Диплоп ТГС и В/Елизово1.dwg
Диплоп ТГС и В/Заключение, литер-ра.docx
Диплоп ТГС и В/Приложение А .docx
Диплоп ТГС и В/Приложение Б .docx
Диплоп ТГС и В/Приложение В .docx
Диплоп ТГС и В/Приложение Г .docx
Диплоп ТГС и В/реферат.docx
Диплоп ТГС и В/Содержание, введение.docx
Диплоп ТГС и В/Титульный лист.doc
