Вентиляция в насосных станциях подземных

Представляю Вашему вниманию работу по устройству вентиляции в насосных станциях подземного типа.
Данная схема "живая", то есть опробована на одном из наших объектов: нареканий нет.
Вся информация - внутри файла. Добавлю еще, что данный вариант по факту стоил нашей организации 240 000 рублей или 3 500 долларов США за два помещения для насосных групп.

Общие данные:
o Сейсмичность района строительства - 9 баллов, грунты II- IIIкатегории по сейсмическим свойствам.
o Глубина промерзания - 1,36 м.
· Количество помещений с насосными группами - два.

· Параметры воздухопроводной сети:
o Магистральный воздуховод - круглый жесткий;
o Скорость воздуха в магистральном воздуховоде = 2,5 м/с.
o Уровень шума на внутренних решетках = 35 дБ(А)

· Расчет производительности по отдельному помещению:
o Помещение - одно;
o Площадь помещения - 54 кв.м.;
o Высота до плиты перекрытия - 4м;
o Производительность при кратности воздухообмена x1.0 = 216 куб.м./час;
o Площадь сечения воздуховода - 240 кв.см.;
o Сечение воздуховодов - 180мм;
o Сопротивление воздухопроводной сети = 33 Па.

· Обоснование выбранного оборудования:
o Электрический нагреватель для использования помещения в зимний период времени;
o Вентилятор канальный, обеспечивающий минимальную скорость воздуха в 1,5 м/с при 1800 куб.м./час (расходе воздуха);
o Мобильный осушительный прибор с минимальной производительностью в 10л/час.

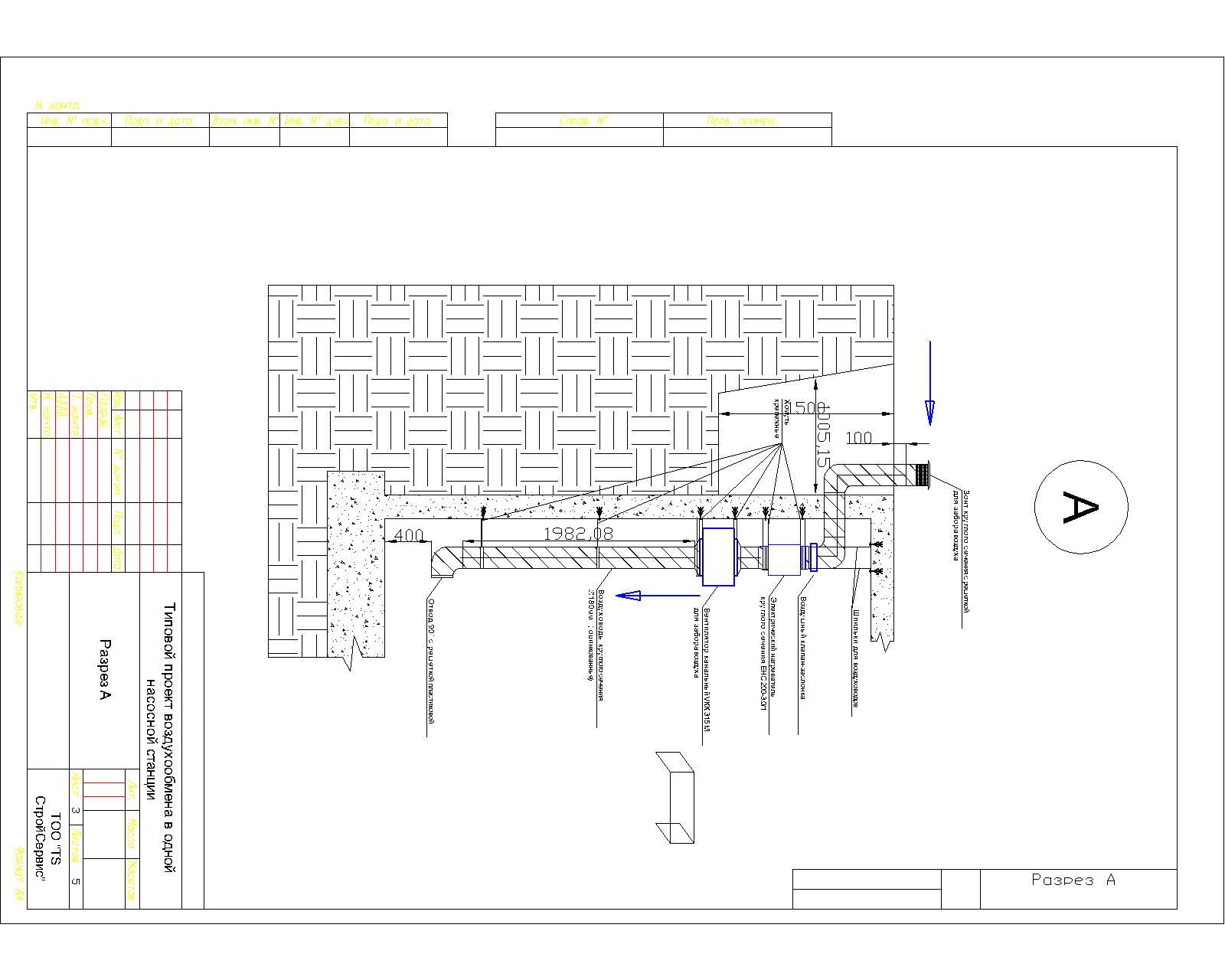

Состав: ОД; Планы на отметке; Разрезы А-Б; Спецификация (всего 5л) Язык документа

Софт: AutoCAD 2006

Сайт: www

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентиляция в насосных станциях подземных

Вентиляция_АС_01_04_16.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

что значит "по факту стоил" за разработку?

2

Нет-нет, за реализацию.
Изготовление и монтаж подпадает под понятие - "БЮДЖЕТНО".
