Проектом предусматривается устройство встроенной топочной в отдельном помещении для теплоснабжения частного жилого дома.Общая мощность топочной 35 кВт. Источником тепла в топочной являются -моноблочный тепловой насос Vaillant aroTHERM VWL 115/2 A 230 В (основной),настенным одноконтурным газовым котлом ecoTEC plus VU INT 246/5-5 мощностью 24 кВт (дополнительный).
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Рабочий Проект внутренних сетей тепло/холодоснабжения частного трехэтажного жилого дома
Рабочий Проект внутренних сетей тепло/холодоснабжения частного трехэтажного жилого дома
0
1
24
1
0
50
Автор
Артем
Глеков
Дата
06.09.2024
Язык
Русский
Состав

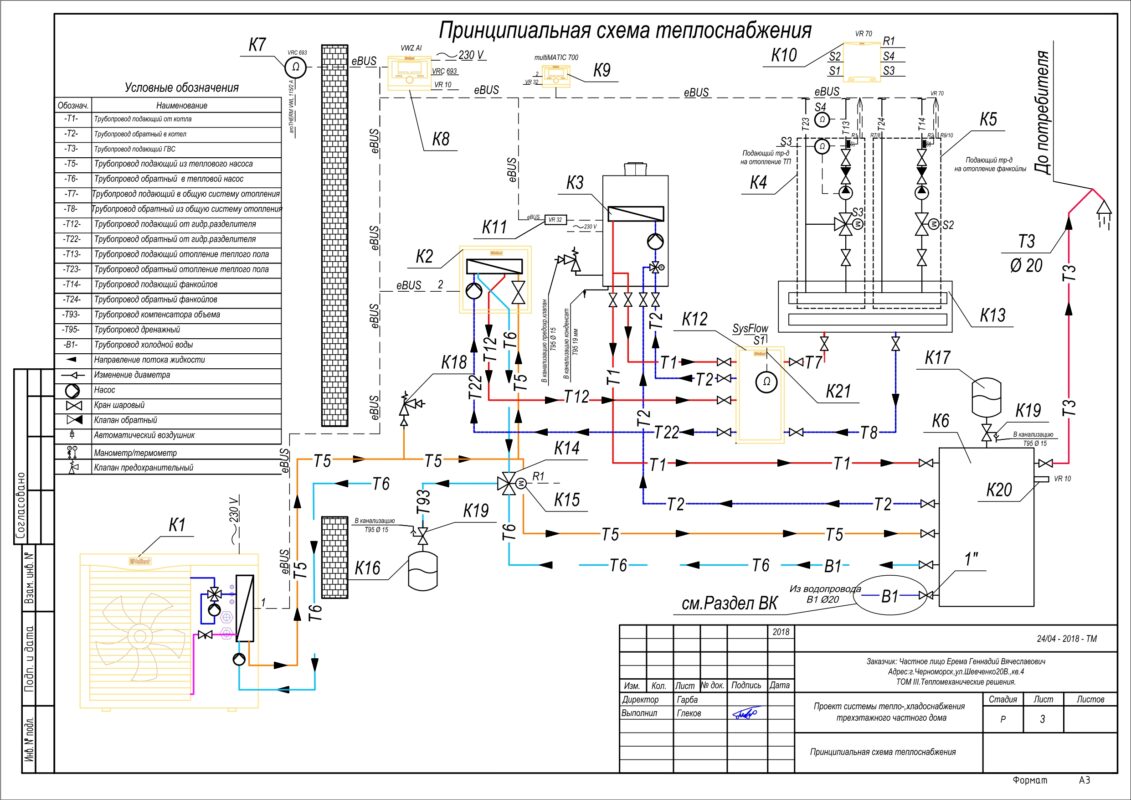

Общие данные Принципиальная схема теплоснабжения. Экспликация основного оборудования. План расстановки оборудования топочной на отм.+0.000.М 1:200. Вид 1-1.М.1:5. Задание электрикам топочной. Узел подключения котла. Размеры основного оборудования топочной. Размеры основного оборудования топочной.
Софт
AutoCAD 2013
Как открыть?
Содержимое архива
-
-
Б Ц от 11.12 (1).dwg
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
