Разработка водяной системы теплоснабжения жилого микрорайона

Омский государственный технический университет
Кафедра теплоэнергетики
Курсовой проект по дисциплине "Источники и системы теплоснабжения"
На тему: "Разработка водяной системы теплоснабжения жилого микрорайона"
Омск 2017

Исходные данные: План жилого микрорайона города Воронежа, характеристика абонентов, расчетная температура, температурный график теплоснабжения.
В данной работе представлены расчеты и подбор оборудования для разработки водяной системы теплоснабжения жилого микрорайона

Введение
1. Постановка цели и задачи исследования. Исходные данные
2. Определение тепловых нагрузок
3. Регулирование тепловой нагрузки
4. Определение расходов сетевой воды на отопление, вентиляцию и горячее водоснабжение
5. Гидравлический расчет тепловой сети
6. Расчет толщины изоляции
7. Расчет компенсаторов
8. ИТП
8.1 Подбор смесительного насоса
8.2 Подбор теплообменных аппаратов
Заключение
Библиографический список

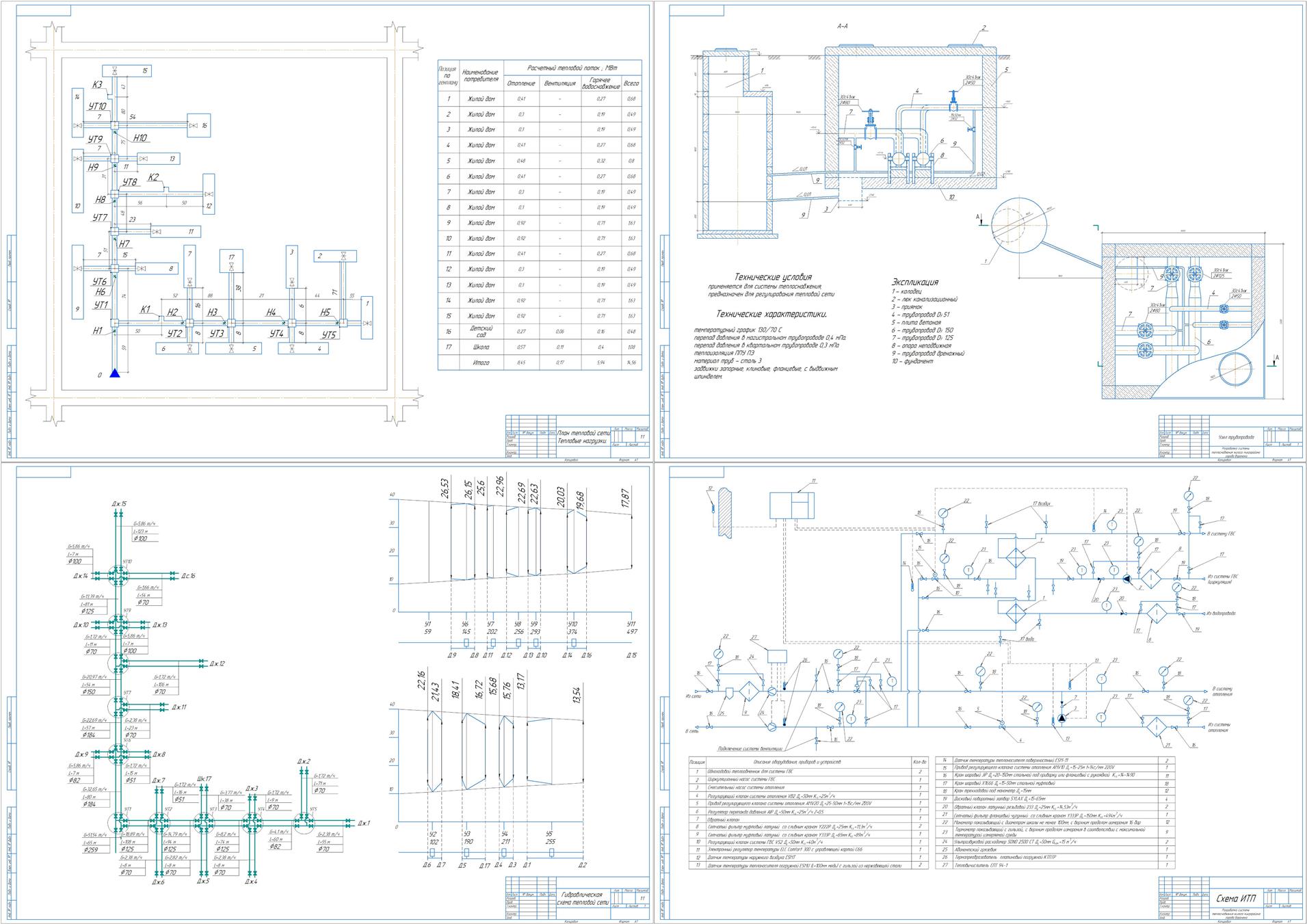

Графическая часть содержит 4 чертежа: тепловая схема жилого микрорайона, гидравлическая схема+пьезометрический график, узел трубопровода, индивидуальный тепловой пункт

Состав: План тепловой сети, гидравлическая схема тепловой сети, схема индивидуального теплового пункта (ИТП), узел трубопровода, расчеты Язык документа

Софт: КОМПАС-3D 16 SP

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Разработка водяной системы теплоснабжения жилого микрорайона

Разработка водяной системы теплоснабжения жилого микрорайона.docx
Схема ИТП.cdw
Тепловая схема.cdw
Узел тубопровода.cdw
Гидравлическая схема.cdw
