Технологическое решение паровой котельной

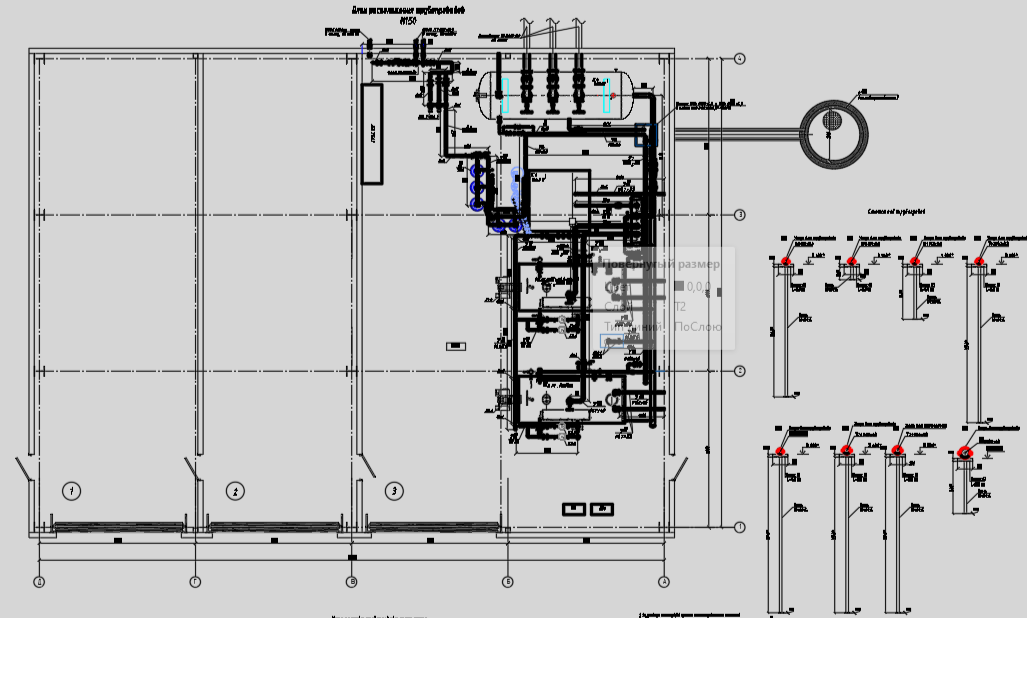

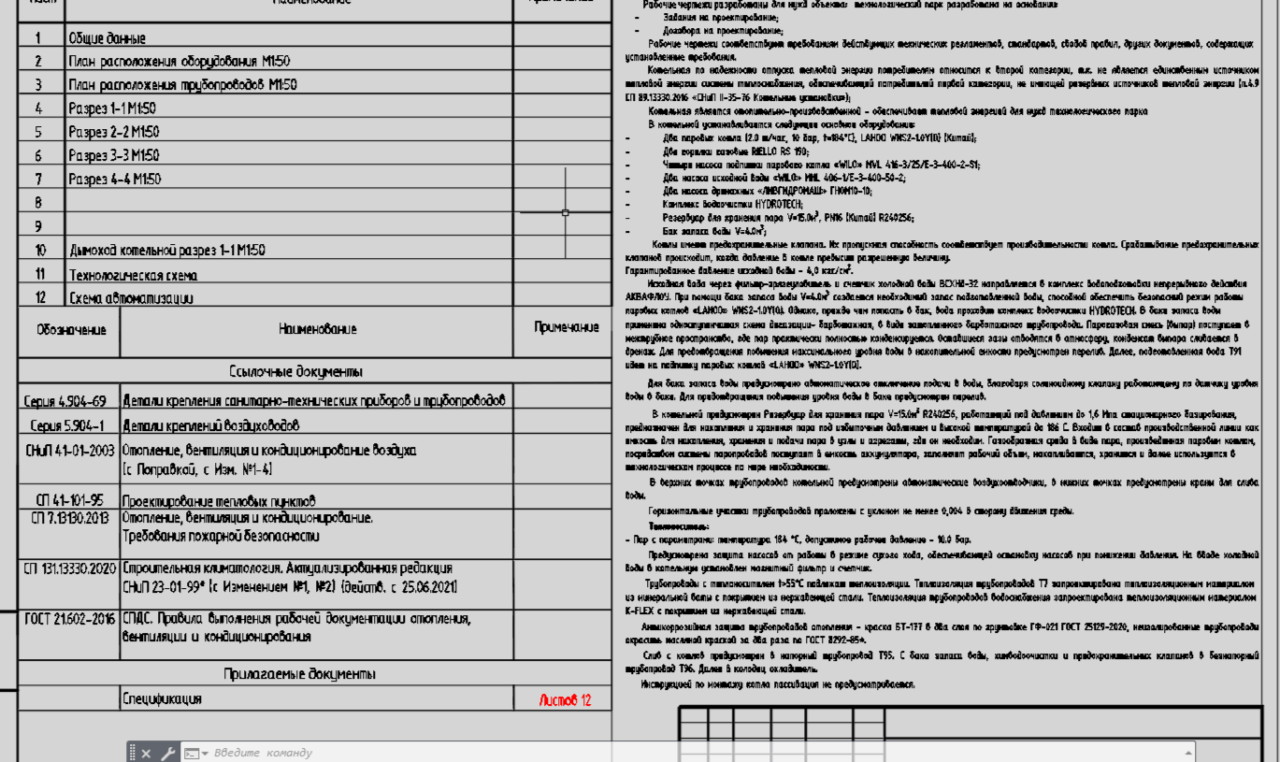

Рабочие чертежи разработаны для нужд объекта: технологический парк разработана на основании:
- Задания на проектирование;
- Договора на проектирование;
Рабочие чертежи соответствуют требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования.
Котельная по надежности отпуска тепловой энергии потребителям относится к второй категории, т.к. не является единственным источником тепловой энергии системы теплоснабжения, обеспечивающей потребителей первой категории, не имеющей резервных источников тепловой энергии (п.4.9 СП 89.13330.2016 «СНиП II-35-76 Котельные установки»);
Котельная является отопительно-производственной - обеспечивает тепловой энергией для нужд технологического парка

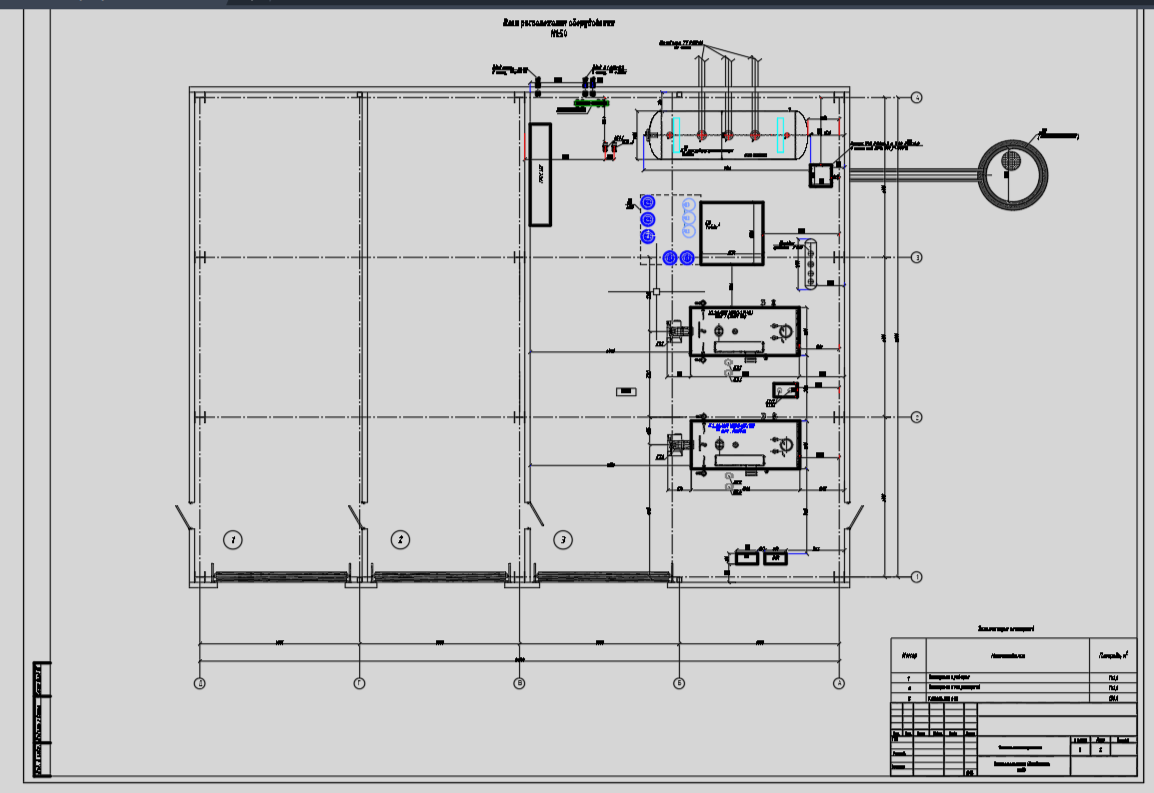

В котельной устанавливается следующее основное оборудование:
- Два паровых котла (2.0 т/час, 10 бар, t=184°C), LAHOO WNS2-1.0Y(Q) (Китай);
- Две горелки газовые RIELLO RS 190;
- Четыре насоса подпитки парового котла «WILO» MVL 416-3/25/E-3-400-2-S1;
- Два насоса исходной воды «WILO» MHL 406-1/E-3-400-50-2;
- Два насоса дренажных «ЛИВГИДРОМАШ» ГНОМ10-10;
- Комплекс водоочистки HYDROTECH;
- Резервуар для хранения пара V=15.0м3/, PN16 (Китай) R240256;
- Бак запаса воды V=4.0м3/;
Котлы имеют предохранительные клапана. Их пропускная способность соответствует производительности котла. Срабатывание предохранительных клапанов происходит, когда давление в котле превысит разрешенную величину.
Гарантированное давление исходной воды - 4,0 кгс/см2/.
Исходная вода через фильтр-грязеуловитель и счетчик холодной воды ВСХНд-32 направляется в комплекс водоподготовки непрерывного действия АКВАФЛОУ. При помощи бака запаса воды V=4.0м3/ создается необходимый запас подготовленной воды, способной обеспечить безопасный режим работы паровых котлов «LAHOO» WNS2-1.0Y(Q). Однако, прежде чем попасть в бак, вода проходит комплекс водоочистки HYDROTECH. В баке запаса воды применена одноступенчатая схема дегазации- барботажная, в виде затопленного барботажного трубопровода. Парогазовая смесь (выпар) поступает в межтрубное пространство, где пар практически полностью конденсируется. Оставшиеся газы отводятся в атмосферу, конденсат выпара сливается в дренаж. Для предотвращения повышения максимального уровня воды в накопительной емкости предусмотрен перелив. Далее, подготовленная вода Т91 идет на подпитку паровых котлов «LAHOO» WNS2-1.0Y(Q).
Для бака запаса воды предусмотрено автоматическое отключение подачи в воды, благодаря соленоидному клапану работающему по датчику уровня воды в баке. Для предотвращения повышения уровня воды в баке предусмотрен перелив.
В котельной предусмотрен Резервуар для хранения пара V=15.0м3/ R240256, работающий под давлением до 1,6 Мпа стационарного базирования, предназначен для накопления и хранения пара под избыточным давлением и высокой температурой до 186 С. Входит в состав производственной линии как емкость для накопления, хранения и подачи пара в узлы и агрегаты, где он необходим. Газообразная среда в виде пара, произведенная паровым котлом, посредством системы паропроводов поступает в емкость аккумулятора, заполняет рабочий объем, накапливается, хранится и далее используется в технологическом процессе по мере необходимости.
