Теплоснабжение промышленного обьекта

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Теплоснабжение"
На тему "Теплоснабжение промышленного предприятия"
2013

Содержание записки: 1. Вступ………………………………………………………………………………….4
2. Вихідні данні…………………………………………………………………….…..5
3. Опис генплану підприємства…………………………………………………….…….7
4. Визначення розрахункових теплових навантажень………………………….……7
4.1 Тепловий потік на опалення та вентиляцію……………………………….…….10
4.2 Теплові потоки на гаряче водопостачання……………………………...………10
4.2.1 Побутові теплові навантаження санвузлів…………………………………...12
4.2.2 Теплові навантаження душових………………………………………….……14
4.2.3 Теплові навантаження їдальні…………………………………………..……..16
4.2.3 Технологічні теплові навантаження…………………………….……………..16
5. Конструювання теплових мереж……………………………………………………….18
6. Сумарні теплові навантаження по корпусах………………………………………….....20
7. Графіки відпущення тепла споживачам………………………….…………….…20
7.1 Графік середньодобового теплового навантаження залежно від температури зовнішнього повітря…………………………………………………………………..21
7.2 Графік тривалості теплового навантаження……………………………...……21
7.3 Інтегральний графік річного споживання тепла……………………………...…22
8. Температурний графік регулювання відпущення тепла споживачам…………..24
8.1 Побудова суто опалювального графіка………………………………...………..24
9. Розрахункові витрати теплоносія ……………………………..………………….26
9.2 Побудова графіків витрат теплоносія………………………………………..…..27
10. Гідравлічні розрахунки…………………………………………………………….28
10.1 Гідравлічний розрахунок водяних теплових мереж………………………..…28
10.1.1 Підготовчий етап………………………………………………………….…..28
10.1.2 Основний розрахунок…………………………………………………………29
10.2 Гідравлічний розрахунок мережі гарячого водопостачання……………….…33
10.3 Розрахунок паропроводів…………………………………………………...….36
10.3.1 Підготовчий етап…………………………………………………...………….36
10.3.2 Основний розрахунок………………………………………………….………36
10.4 Розрахунок конденсатопроводу………………………………….……………..41
10.4.1 Підготовчий етап………………………………………………..……………..41
10.4.2 Основний розрахунок самопливного двофазного конденсатопрово-ду…………………………………………………………………………………….…42
11. Розрахунок товщини теплової ізоляції……………………………………….…47
11.1 Методика розрахунку теплоізоляції……………………………………………47
12. Розрахунок компенсації теплових напружень…………………………….……52
13. Розробка графічної частини проекту…………………………………………………..53
13.1 Монтажна схема теплових мереж…………………………………………..…..53
13.2 Вузли та розрізи………………………………………………………………….54
14. Побудова п'єзометричного графіку………………………………………….…..55
15. Підбір обладнання джерела тепла

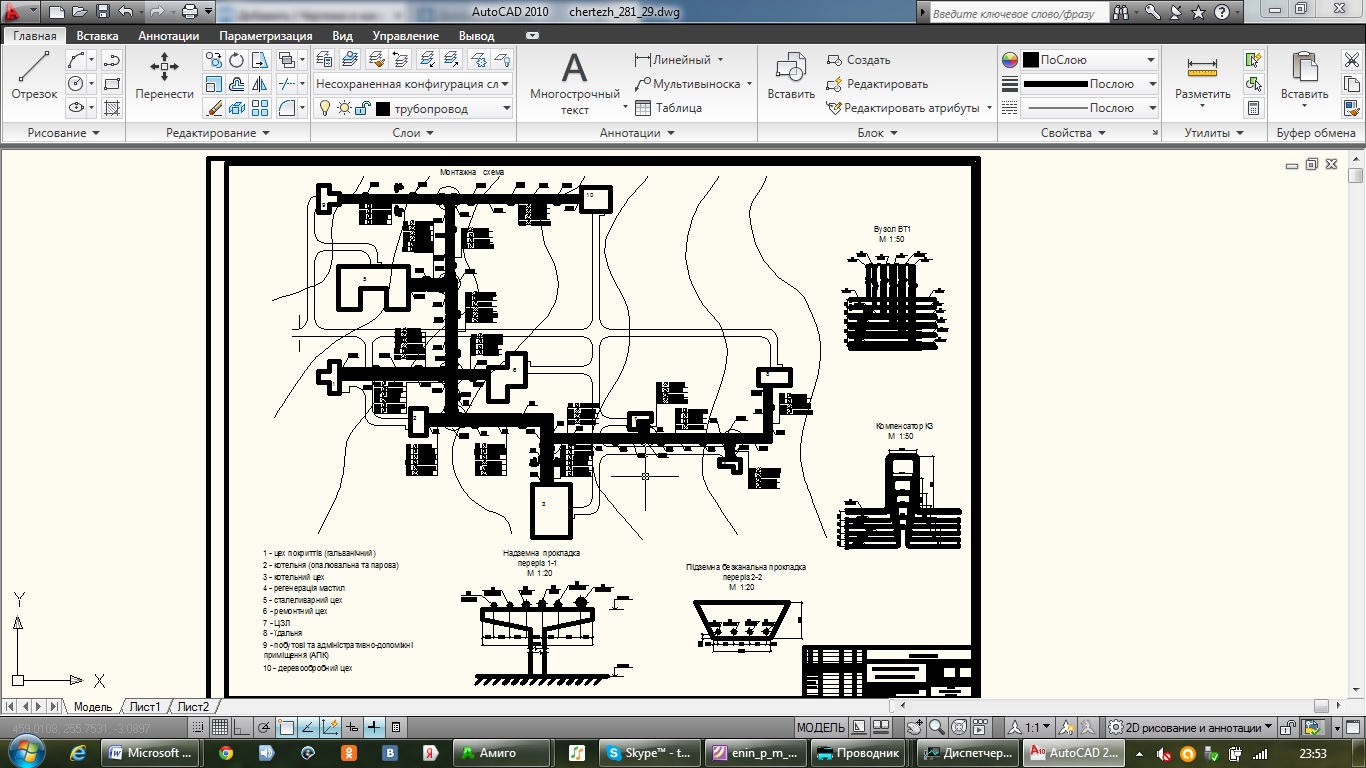

Состав: Монтажная схема,план узла,разрез 1-1,разрез 2-2, план компенсатора К3, экспликация зданий Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение промышленного обьекта

тепло/
тепло/zapiska (3).doc
тепло/тепло.dwg
