Теплоснабжение промышленной площадки

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения, вентиляции и использования тепловых вторичных энергоресурсов
Курсовой проект по дисциплине "Теплоснабжение"
На тему "Теплоснабжение промышленной площадки"
Харьков 2014

Введение
Исходные данные для проектирования
1 Разработка генплана и предыдущая прокладка тепловых сетей
2 Расчет расхода теплоты потребителями
3 Часовой и ручной (совмещенный) графики потребления теплоты в системе теплоснабжения (график тепловых нагрузок)
4 Построение отопительно-бытового температурного графика
5 Расчет расхода теплоносителя потребителями
6 Построение графика расходов
7 Гидравлический расчет водяных тепловых сетей
8 Гидравлический расчет паропроводов и конденсатопроводов
9 Построение пьезометрического графика
10 Подбор строительных конструкций для прокладки теплотрассы
11 Построение продольного профиля
12 Описание монтажной схемы
13 Подбор компенсаторов и опор
14 Подбор оборудования котельной
15 Определение максимальной и среднегодовой расход газа котельной
Список литературы

Исходные данные для проектирования

Генплан завода в Киеве с указанием названий всех зданий, их размеров, горизонталей и геодезических отметок.
Источник теплоснабжения - котельная.
Температурный график 145-70.
Прокладка тепловых сетей на заводе: прокладка основной магистрали - в непроходных каналах (подземная) наземная - на столбиках и мачтах.
На заводе присутствуют такие здания:
- Административный корпус,
- Ремонтный цех,
- Столовая,
- Цех механо-сборный,
- Кузнечный цех,
- Склад готовой продукции,
- Заготовительный цех,
- Медицинский пункт,
- Термический цех,
- Инструментальный цех.

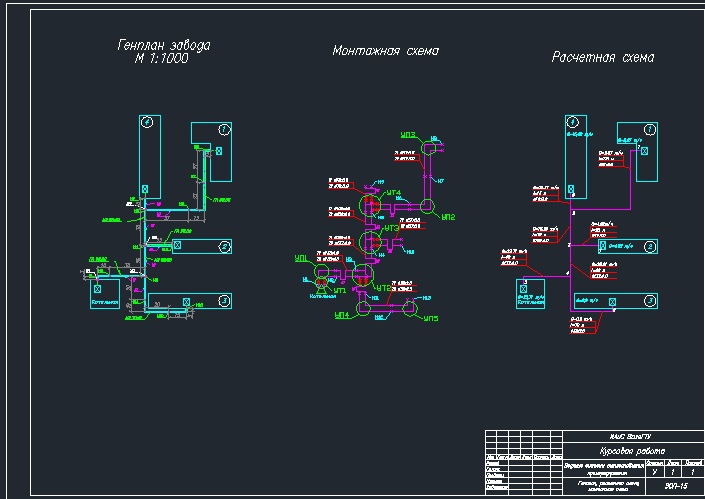

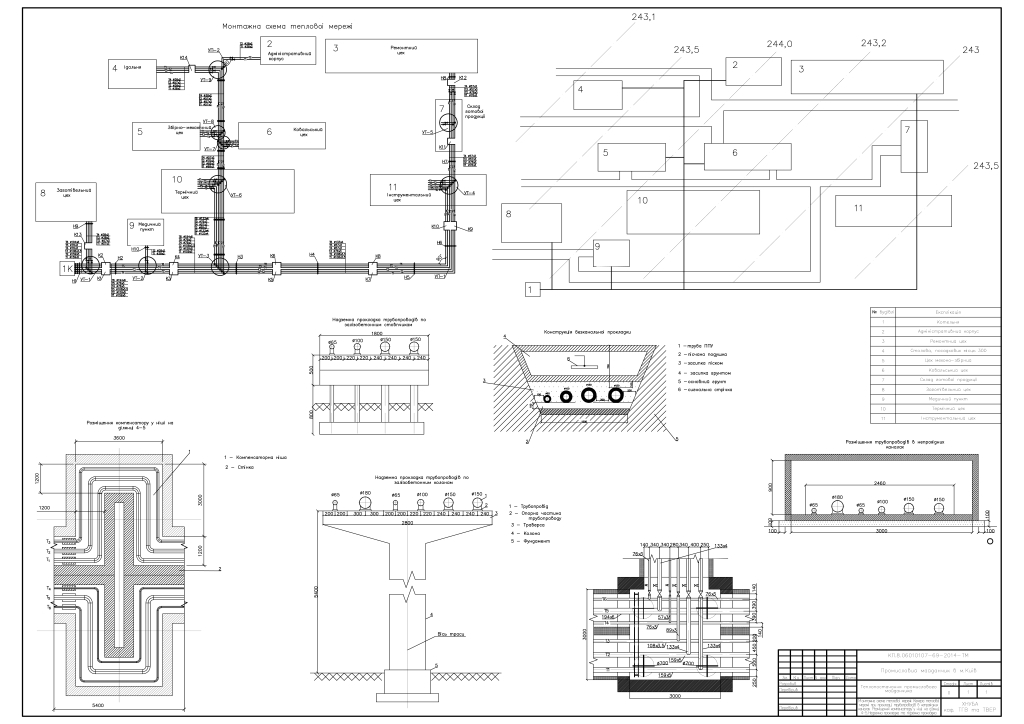

Состав: Монтажная схема тепловой сети, Камера тепловой сети при прокладке трубопроводов в непроходных каналах, Размещение компенсаторов в нише на участке 4-5, Надземная прокладка и подземная прокладка Язык документа

Софт: AutoCAD 2011
