КОМПАС 3D 18

Дипломная работа по теплоснабжению

Тихоокеанский государственный университет
Кафедра: Инженерные системы и техносферная безопасность
Дипломная работа по специальности теплогазоснабжение, кондиционирование и вентиляция
На тему: "Реконструкция участка тепловой сети врезки 339.03/1 по улице Бондаря в городе Хабаровске"
Хабаровск 2015

Целью выпускной квалификационной работы является реконструкция участка (03.02а - 03.05) тепловой сети врезки 339.03/1 по улице Бондаря в городе Хабаровске в связи с подключением новых жилых домов с суммарной тепловой нагрузкой 5,02 МВт,а так же планируется реконструировать участки (03.05 - ТП19а) и (03.05 - ТП2(6)) в связи с их износом. В связи с этим были определены тепловые нагрузки, построен график регулирования температуры сетевой воды, определены расчетные расходы теплоносителя, произведен гидравлический расчет новых участков тепловой сети, построены пьезометрические графики. Выполнен расчет и подбор оборудования для индивидуального теплового пункта и реконструируемых участков теплосети. Рассчитана и запроектирована котельная система компании «РАЦИОНАЛ»,для удовлетворения нужд в отоплении и горячем водоснабжении в виде альтернативного источника тепловой энергии. В разделе автоматизации произведен подбор приборов и средств автоматики для индивидуальных тепловых пунктов по двухступенчатой схеме подключения водонагревателей горячего водоснабжения с независимым присоединением системы отопления

Районом реконструкции является г. Хабаровск.
Температуры наружного воздуха для проектирования:
на отопление минус 31оС;
средняя температура наружного воздуха за отоп. период минус 8,1 оС.
Продолжительность отопительного периода n = 225 суток.
Расчетные температуры сетевой воды в магистрали:
Температура воды в подающем трубопроводе 125 оС;
Температура воды в обратном трубопроводе 70 оС.
Расчетные расходы тепла на отопление и горячее водоснабжение приняты по данным тепловых сетей г.Хабаровска и представлены в приложение А.Тепловая нагрузка новых,подключаемых к тепловым сетям,жилых домов с учётом тепловых потерь равных 11% составила Q = 5,02 МВт.
Суммарная тепловая нагрузка врезки 339.03/1 с учётом тепловых потерь равных 11% составила
Q = 17,6 МВт.

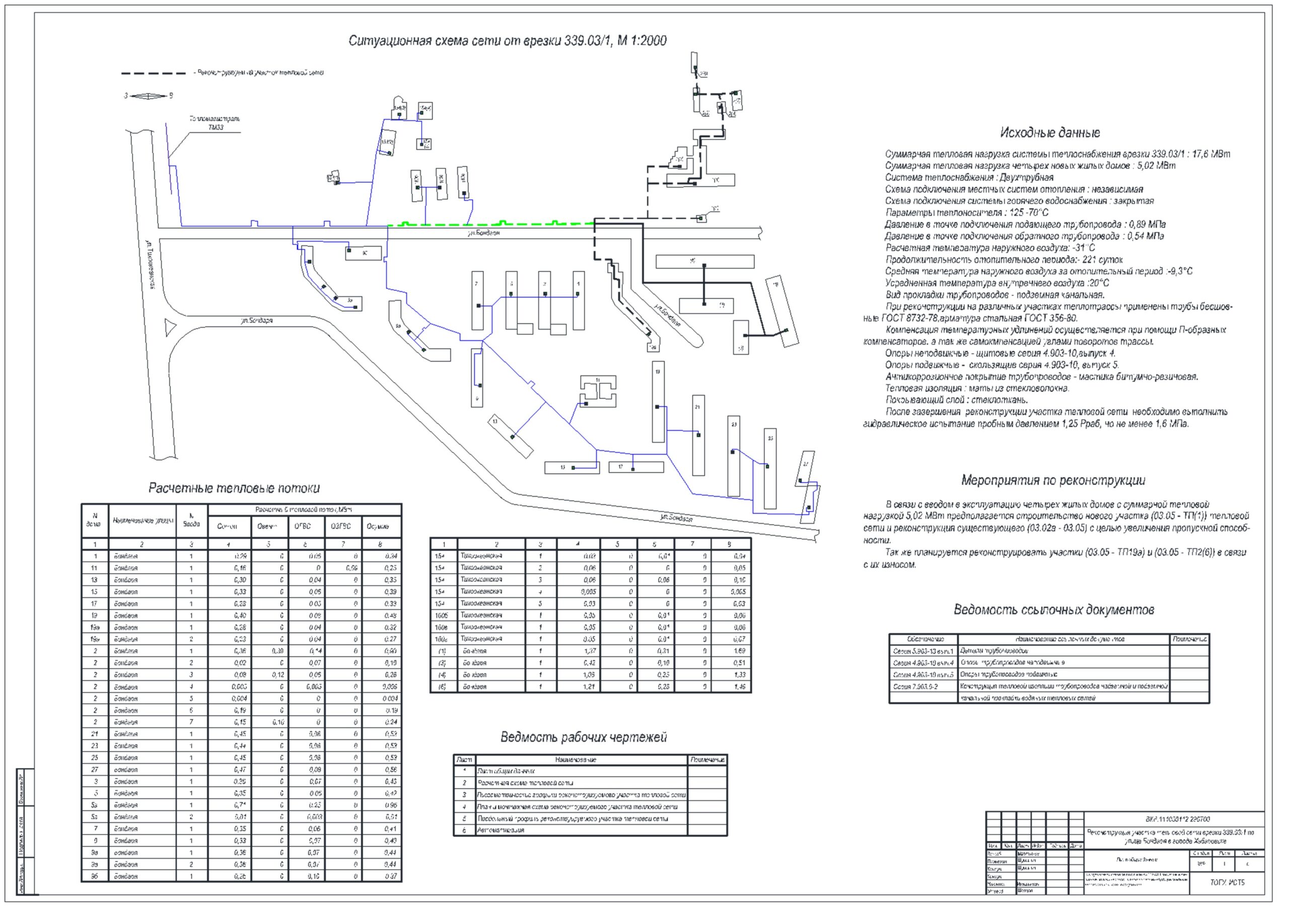

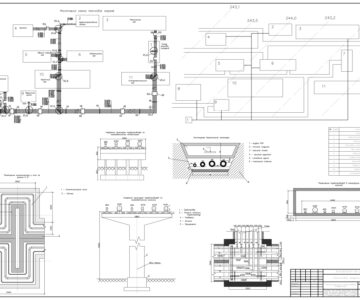

Состав: 1) Лист общих данных, 2)Расчетная схема тепловой сети, 3)Пьезометрические графики реконструируемого участка тепловой сети, 4)План и монтажная схема реконструируемого участка тепловой сети, 5)Продольный профиль реконструируемого участка тепловой сети, 6)Автоматизация. Язык документа

Софт: AutoCAD 2014

Каталог / Инженерные системы / Теплоснабжение / Дипломная работа по теплоснабжению
