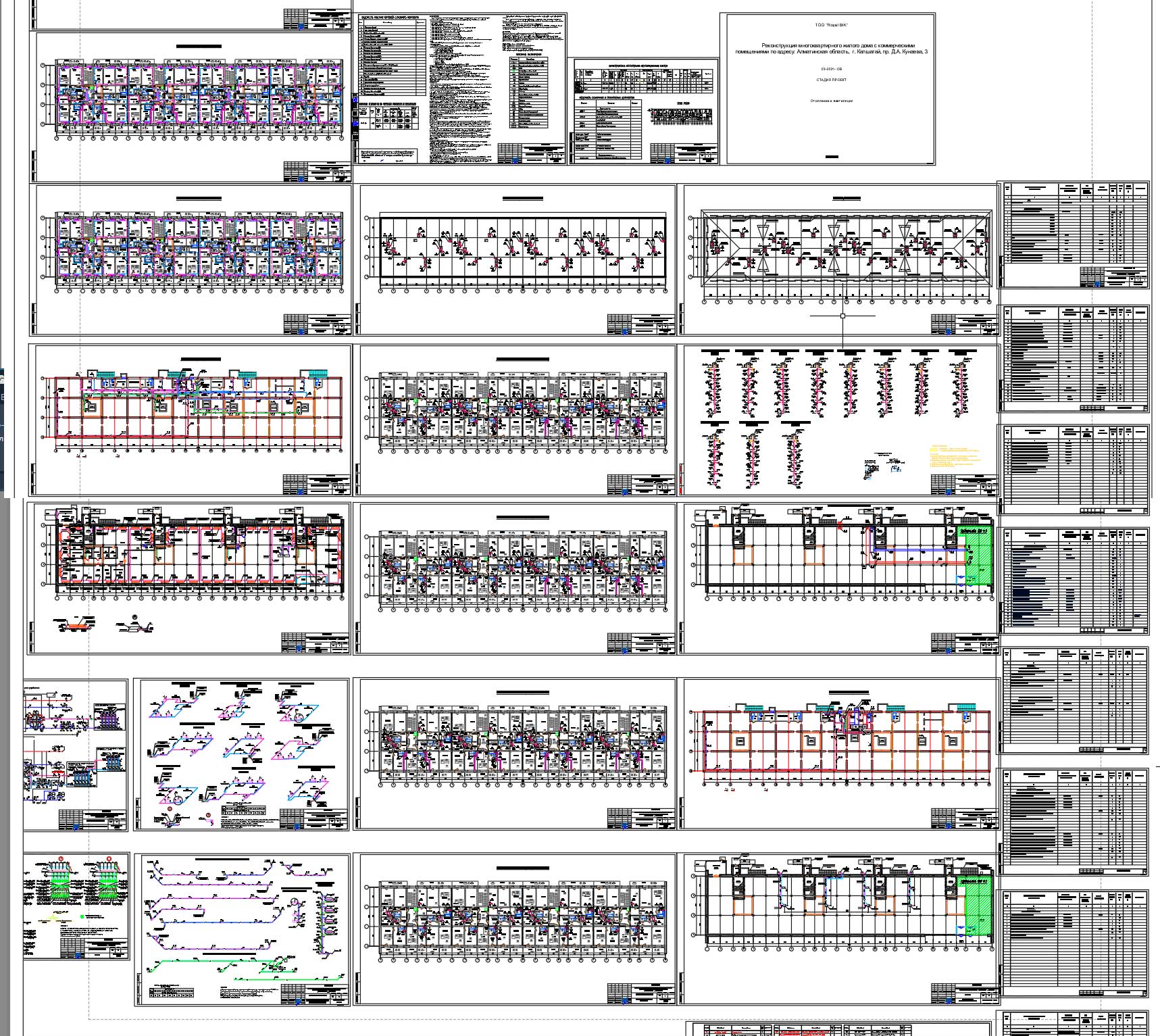

8 этажный жилой дом с коммерческими помещениями Капшагай

8 этажный жилой дом с коммерческими помещениями. Первый этаж коммерческие помещение. Вентиляция естественная
ОБЩИЕ УКАЗАНИЯ
1. Рабочий проект отопления и вентиляции "Реконструкция многоквартирного жилого дома с коммерческими помещениями г. Капшагай выполнен на основании:
- технического задания;
- архитектурно-строительных чертежей;
- действующих нормативных документов Республики Казахстан;
- СН РК 2.04-04-2013 "Строительная теплотехника";
- СН РК 2.04-21-2004* "Энергопотребление и тепловая защита гражданских зданий";
- СН РК 3.02-01-2018 "Здания жилые многоквартирные";
- СН РК 4.02-01-2011* "Отопление, вентиляция и кондиционирование воздуха";
- СП РК 2.04-01-2017* "Строительная климатология";
- СП РК 2.04-107-2013* "Строительная теплотехника";
- СП РК 3.02-101-2012* "Здания жилые многоквартирные";
- СП РК 4.02-101-2012* "Отопление, вентиляция и кондиционирование воздуха";
- СП РК 4.02-101-2002 "Проектирование и монтаж трубопроводов отопления с использованием металлополимерных труб";
- ГОСТ 21.602-2016 "Правило выполнения рабочей документации систем отопления, вентиляции и кондиционирования";
- стандартов и требований фирм-изготовителей примененного оборудования и материалов.
2. Расчетные параметры наружного воздуха:
- теплый период года tн=+30,0 °C;
- холодный период года tн=-18,6 °C;
- средние прод.температуры -1,4°C.
- продолжительность отопительного периода -158.
3. Расчетные параметры внутреннего воздуха для проектирования в холодный период года приняты в соответствии с действующими нормами и правилами:
- коммерческие помещения - +18°С;
- жилые помещения - +20-22°С;
- ванные - +25°С;
- сан. узлы - +18°С;
- вспомогательные помещения и технические помещения - +16°С;
4. Теплоснабжение здания от источников ГКП на ПХВ Алматинская область, г. Капчагай "КАПШАГАЙЖЫЛУ",согласно ТУ №401 от 27.07.2021г. с температурным графиком 95-70°С.
Подключение систем теплопотребления каждой категории абонентов выполнено от собственных ИТП через узел управления с автоматическим регулированием теплопотребления.
Теплоносителем для системы отопления служит вода с параметрами 80-60°C.
Система отопления жилой части выполнена по независимой схеме с установкой разборных пластинчатых теплообменников. Отопление коммерческих помещений осуществляется через насосы смешения.
Подключение системы горячего водоснабжения выполняется по открытой схеме. Для жилой части предусмотрен догрев воды в межотопительный период.
На вводе для каждой категории абонентов предусмотрены приборы учета тепловой энергии, оборудованных модемной связью.
5. Отопление.
Система отопления в коммерческих помещениях принята двухтрубная, попутная с нижней разводкой теплоносителя с параметрами теплоносителя 80-60°C.
В жилых помещениях система отопления предусмотрена поквартирная, двухтрубная, попутная с выносом стояков на лестничные клетки. Параметры теплоносителя 80-60°C.
Система отопления лестничных клеток принята по двухтрубной вертикальной схеме.
В качестве нагревательных приборах приняты - алюминиевые радиаторы типа "Calidor Super", высотой 500мм. Регулирование теплоотдачи нагревательных приборов осуществляется термостатическими клапанами с предварительной настройкой RA-N фирмы "Danfoss".
Гидравлическая устойчивость систем отопления обеспечивается автоматическими балансировочными клапанами марки ASV-I, ASV-PV, AB-QM фирмы "Danfoss".
Система отопления и горячего водоснабжения каждого потребителя оборудована индивидуальными приборами учета расхода теплоты и горячей воды с возможностью дистанционного снятия показаний.
Разводка трубопроводов по квартирам и коммерческим помещениям скрытая в конструкции пола. Трубопроводы металлопластиковые, производства фирмы Chevron", с пресс-фитингами марки Press (U) KingBull фирмы "KingBull". Магистральные трубопроводы системы отопления, стояки лестничных клеток и стояки до поэтажных распределительных коллекторов выполняются из стальных электросварных труб. Трубопроводы изолируются теплоизоляционным материалом из вспененного синтетического каучука K-Flex толщиной 9 мм, проходящие по зданию и 19мм -в техническом подполье. Перед изоляцией металлические трубопроводы покрываются антикоррозийным покрытием ГФ-021 в 1 слой.
Трубопроводы из стальных труб в лестничных клетках и технических помещениях покрываются алкидной эмалью за 2 раза по грунту ГФ-021.
Для опорожнения системы отопления предусмотрены дренажные трубопроводы и краны. Слив теплоносителя производится в трап или приямок теплового пункта.
6. Вентиляция.
В жилых и коммерческих помещениях предусмотрена приточно-вытяжная вентиляция с естественным побуждением.
Поступление наружного воздуха осуществляется за счет проветривания через окна. Удаление - через вытяжные воздуховоды ванных комнат, санузлов и кухонь. Механическая вентиляция коммерческих помещений в соответствии с "Заданием на проектирование" при необходимости будет выполнена по отдельному проекту арендатором или собственником.
Вентиляция жилых и коммерческих помещениях осуществляется за счет проветривания через форточки. Из санузлов, ванных комнат и кухонь предусмотрена вытяжная система вентиляция с естественным побуждением.
Воздуховод вытяжных систем вентиляции выполняются из оцинкованной стали, класса "Н". Толщину стали приять по СНиП РК 4.02-42-2006. Удаление воздуха предусмотрена нерегулируемыми решетками.
Транзитные воздуховоды, проложенные в шахтах, покрываются огнезащитным покрытием "X-FLAME", толщиной 0,6 мм. Все воздуховоды, проложенные на технических этажах, изолировать теплоизоляционным материалом "URSA М-25Ф" б=50мм.
7. Противопожарные мероприятия
Вертикальные воздуховоды в пределах одного пожарного отсека закрываются строительными конструкциями, имеющими предел огнестойкости 0,75 часа.
Предусматривается заделка проходов трубопроводов и воздуховодов через перегородки и перекрытия незгораемыми материалами, обеспечивающими необходимый предел огнестойкости ограждающих конструкций.
8. Меры по энергосбережению
Для экономии тепловой и электрической энергии в проекте предусмотрено следующее:
- автоматизация оборудование теплового пункта;
- установка термолегулирующих клапанов на нагревательных приборах;
- насосы установлены с частотными преобразователями.
9. Основные требования к монтажу.
Монтаж, гидравлическое испытание, наладку систем отопления и вентиляции выполнить в соответствии с СП РК 4.01-102-2013. Монтаж, гидравлическое испытание и наладку системы отопления из металлополимерных трубопроводов - в соответствии с СП РК 4.02-101-2002. Все трубопроводы и воздуховоды при скрытой прокладке должны быть испытаны до их закрытия с составлением акта освидетельствования скрытых работ по форме обязательного приложения СН РК 1.03-00-2011.
Трубопроводы в местах пересечения перекрытий. внутренних стен и перегородок следует прокладывать в гильзах.
После окончания монтажа все проходы трубопроводов и воздуховодов через перегородки и перекрытия заделать несгораемыми материалами (например: базальтовым волокном), обеспечивающими предел огнестойкости ограждающих конструкций.
Предусмотреть заземление всех систем вентиляции и оборудования.
После окончания монтажа все проходы трубопроводов и воздуховодов через перегородки и перекрытия заделать несгораемыми материалами (например: базальтовым волокном), обеспечивающими предел огнестойкости ограждающих конструкций.
