Элитный коттедж за городом (отопление и вентиляция)

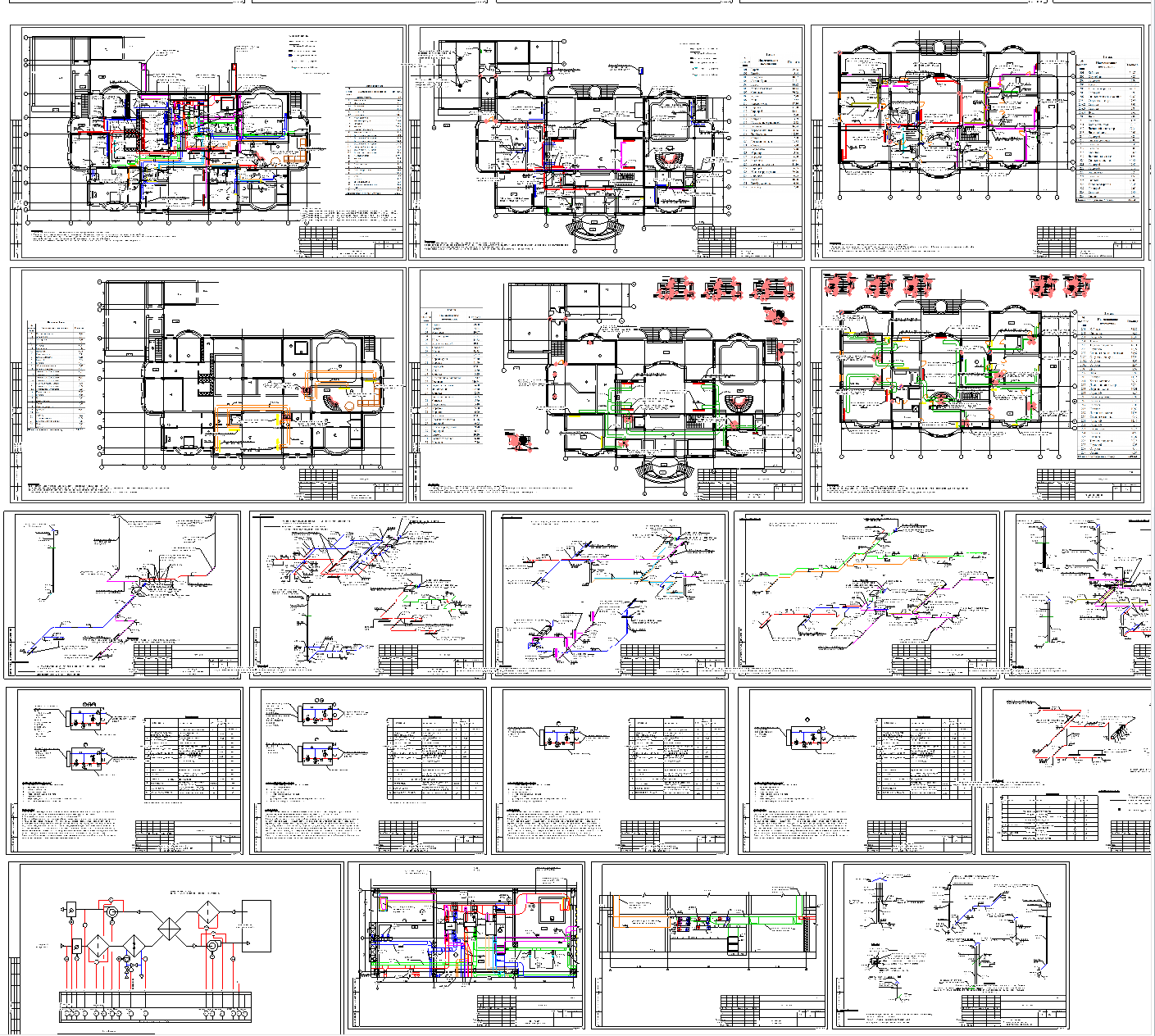

Проектом предусматривается разработка систем вентиляции для элитного коттеджа за городом. Так как проектируемое жилое здание представляет собой совокупность различных по назначению зон присутствия и использования, то проектом части ОВ "Вентиляция" предусмотрены восемь приточно-вытяжных установок (ПВ1-ПВ8) и одной приточной установки (П1), а также шесть вытяжных вентиляторов.

Расчетная температура наружного воздуха:
- в холодный период года для проектирования систем отопления и вентиляции tн = -35 С;
- в теплый период года для проектирования системы вентиляции tн = +25,0 С;
- в теплый период года для проектирования системы кондиционирования tн = +29,5 С;
Расчетные параметры внутреннего воздуха приняты в соответствии с нормами.
Теплоснабжение предусматривается от теплосети с параметрами 95-65 С.
Источником теплоснабжения здания, согласно техническим условиям за номером от г, является ТЭЦ.
Вентиляция.
Так как проектируемое жилое здание представляет собой совокупность различных по назначению зон
присутствия и использования, то проектом части ОВ "Вентиляция" предусмотрены восемь приточно-вытяжных
установок (ПВ1-ПВ8) и одной приточной установки (П1), а также шесть вытяжных вентиляторов.
Приточно-вытяжная установка ПВ1 предназначения для обработки воздуха в помещении тренажерного зала,
находящегося на цокольном этаже. Воздухообмен для данного помещения принят из расчета 80м3/ч на одного
занимающегося.
Приточно-вытяжная установка ПВ2 предназначения для обеспечения нормируемыми параметры воздушной
среды помещений обувной мастерской, гладильной и прачечной, а также для обеспечения балансового объема
приточного воздуха в коридорах цокольного этажа. Аналогично для обеспечения балансового объема приточного
воздуха за счет подачи обработанного воздуха в коридоры цокольного этажа предусмотрена проектом установка
ПВ4.
Приточно-вытяжная установка ПВ3 предназначена для обработки воздуха в помещении комнаты отдыха и
прислуги.
Проектом для помещения бассейна предусматривается приточно-вытяжная установка ПВ5
производительностью 2000 м3/час воздуха с автоматическим контролем их функционирования с учетом
современных требований к микроклимату вышеуказанного помещения. В установке предусмотрена система
энергосбережения, осуществляемая за счет установленного теплообменника. К проекту принята установка
компании "Clivet".
Удаления избыточной влаги в помещении бассейна предусматривается в 2-х режимах: дежурном режиме (при
минимальных влагопоступлениях и соответственно при отсутствии необходимости включения системы
вентиляции) и в пиковом режиме эксплуатации бассейна (в процессе купания) за счет использования трех
напольно-настенных осушителей "Aerial" тип AP70 (g=140,45л/сут., Nпотр=1,05кВт, 230В/50Гц, m=64кг).
Система ПВ5 предусмотрена также с охлаждением наружного воздуха в теплый период года. Охлаждение
фреона осуществляется конденсаторным блоком "ANL020C" завода-изготовителя "AEPMEC", холодильной
мощностью 5,7кВт. Данный блок необходимо установить снаружи у здания на стене на металлической площадке.
Приточно-вытяжная установка ПВ6 предназначения для обработки воздуха в помещении гостиной и игровой,
находящихся на первом этаже. Воздухообмен для данного помещения принят из расчета 3м3/ч на один м2.
Приточно-вытяжные установки ПВ7-ПВ8 предназначены для обработки воздуха в помещениях домашнего
кинотеатра, холла с коридорами, коридоров, спален 2-го этажа.
Ввиду технических особенностей приточно-вытяжных устройств фирмы "Lossnay" проектом предусматривается
преднагрев наружного воздухав холодный период с повышением с температуры -35 С до оптимальной -8 С. Для
всех приточно-вытяжных установок, расположенных и на цокольном этаже, и на чердаке, предусматривается
преднагрев за счет применения водяных калориферов типа PBAHC (ЗАО "Арктос") расчетной мощности.
Вентиляция помещений из кухонь и санитарных помещений производится посредством механической
вытяжной вентиляции. В помещении кухни прислуги удаление отработанного и насыщенного запахами пищи
воздуха от кухонного оборудования осуществляется вытяжной системой В7 в объеме 750 м3/ч.
Параметры микроклимата в помещениях следует принимать в соответствии с ГОСТ 30494.
Компенсация удаляемого воздуха в этих помещениях происходит за счет наружного воздуха, поступающего з
за счет поступления воздуха из других помещений здания.
Производительность вытяжной вентиляции принята по санитарным нормам для жилых комнат.
Решетки вентиляционные принять:
· Для кухонь - диффузоры круглые регулируемые тип ДПУ-М;
· Для гардеробных - регулиремые односекционные тип АМН;
· Для жилых помещений и иных - щелевые решетки АРС и АВС с камерами статического давления 2КСД и
2КСР;
· Для бассейна - напольные диффузоры тип FDC200 (Р=18Па, 25дБ(А),Ln≈182м3/ч).
