Габаритные размеры корпусных деталей ходовой части дымососа ДН-19

0
8
1505
14
0
40

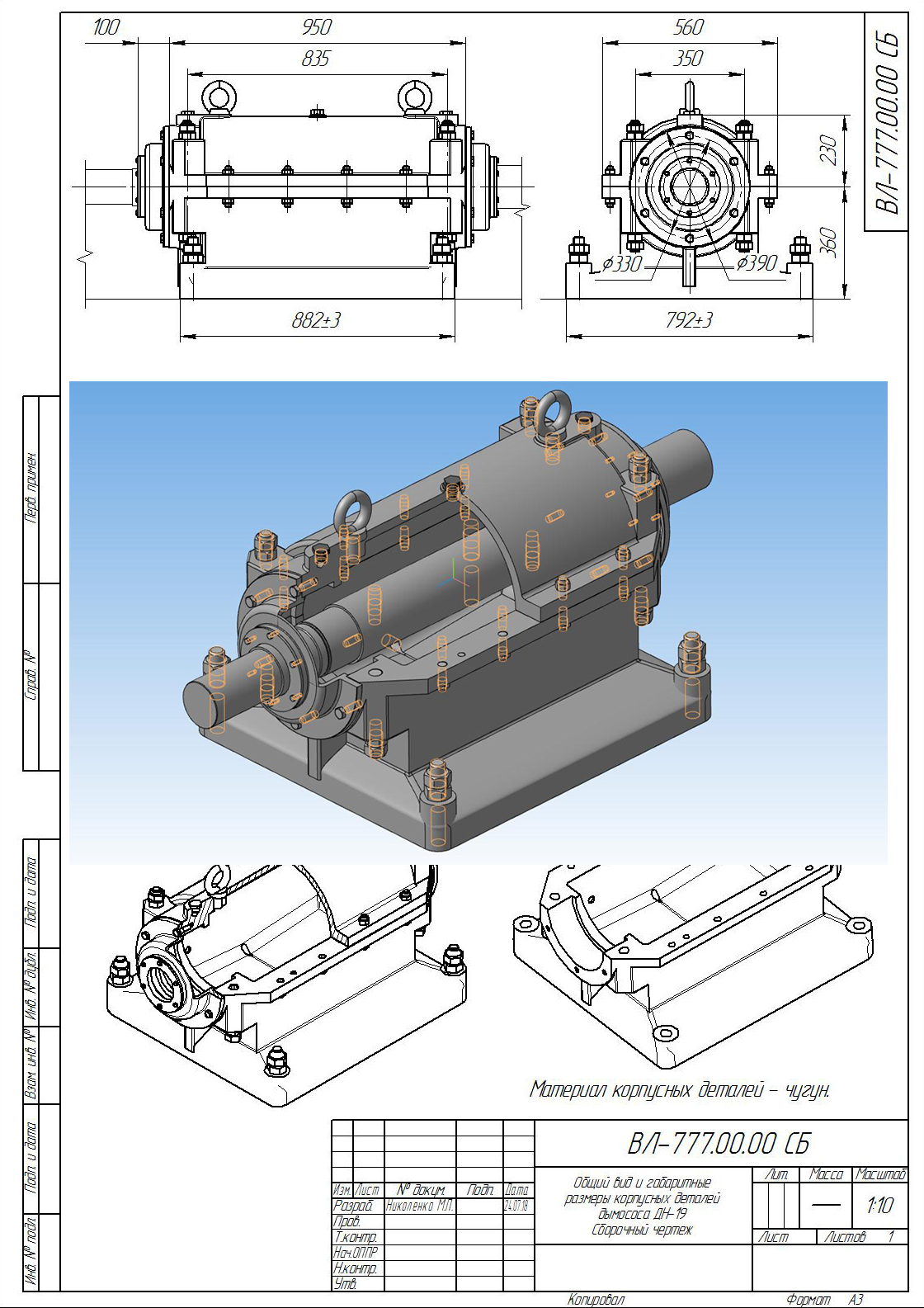

Габаритные и присоединительные размеры корпусных деталей ходовой части дымососа ДН-19. Детали образмерены с существующих образцов для изготовления сторонним предприятием, поскольку на существующей крышке был обнаружен дефект.


Сообщить о проблеме
Дата
24.07.2018
Язык
Русский
Состав
3D сборка, чертеж-схема
Софт
КОМПАС-3D 13 sp1 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-ВЛ--777.00.00 СБ Общий вид и габариты.cdw ВЛ--777.00.00 СБ Общий вид и габариты.cdw
  • icon-Гайка нестандартная.m3d Гайка нестандартная.m3d
  • icon-Гайка нестандартная 2.m3d Гайка нестандартная 2.m3d
  • icon-Корпус дымососа проектируемый.m3d Корпус дымососа проектируемый.m3d
  • icon-Крышка боковая проектируемая.m3d Крышка боковая проектируемая.m3d
  • icon-Крышка боковая проектируемая правая.m3d Крышка боковая проектируемая правая.m3d
  • icon-Крышка дымососа проектируемая.m3d Крышка дымососа проектируемая.m3d
  • icon-Сборка всего проектируемая.a3d Сборка всего проектируемая.a3d
  • icon-Сборка всего проектируемая с вырезом.a3d Сборка всего проектируемая с вырезом.a3d
  • icon-Сборка корпуса и крышки проектируемых.a3d Сборка корпуса и крышки проектируемых.a3d
  • icon-Сборка корпуса и крышки существующих.a3d Сборка корпуса и крышки существующих.a3d
  • icon-Сборка крышки проектируемой.a3d Сборка крышки проектируемой.a3d
  • icon-Сборка крышки проектируемой правой.a3d Сборка крышки проектируемой правой.a3d
  • icon-Фрагмент вала.m3d Фрагмент вала.m3d
  • icon-Чертеж схема 1.cdw Чертеж схема 1.cdw
