Каплеуловитель вертикальный полипропиленовый

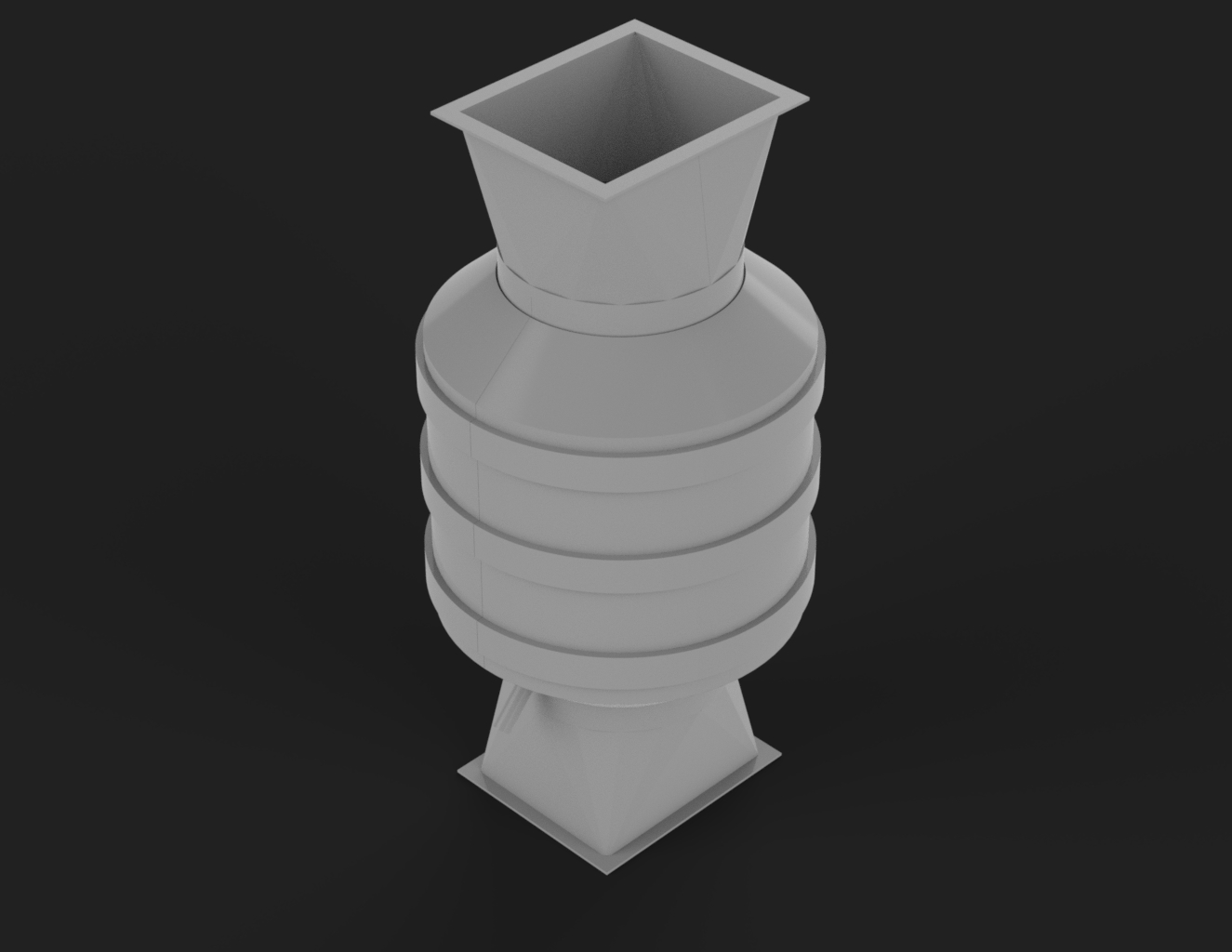

Каплеуловитель вертикальный полипропиленовый. Предназначен для удаления конденсированных капель из воздуха. Направление потока: снизу-вверх. Диаметр каплеуловителя 500мм. Для прямоугольного воздуховода сечением 250*300мм. Был изготовлен из листового полипропилена.

Состав: 3D Сборка

Софт: SolidWorks 2019

Файлы:
Калеуловитель 2 чертеж.SLDDRW
Каплеуловитель круглый (2).SLDPRT
Переход для каплеуловителя.SLDPRT
Сборка1.SLDASM
Каплеуловитель 2.PDF
