Корпус для установки каплеуловителя

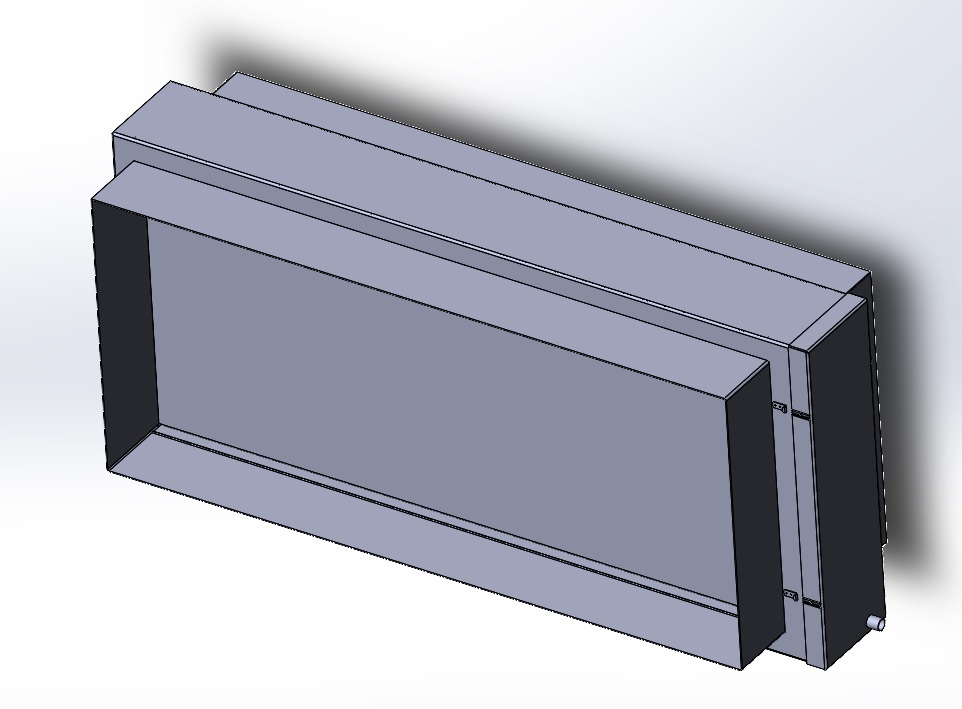

Разработан корпус с нержавейки толщиной 2 мм для установки внутри каплеуловителя с поддоном. В сборке имеется смоделированный каплеуловитель типа DC 100-50. Применяется в системе вентиляции зданий. Габарит корпуса - 1542х700х500.

Состав: 3D cборка + детали

Софт: SolidWorks 2020, SP3

Файлы:
Корпус для установки каплеуловителя/
Корпус для установки каплеуловителя/Пластина крепления защелки.SLDPRT
Корпус для установки каплеуловителя/Каплеуловитель.SLDPRT
Корпус для установки каплеуловителя/Стенка корпуса левая.SLDPRT
Корпус для установки каплеуловителя/Стенка корпуса.SLDPRT
Корпус для установки каплеуловителя/Уголок нижний.SLDPRT
Корпус для установки каплеуловителя/Зеркально отразитьПластина крепления защелки.SLDPRT
Корпус для установки каплеуловителя/Крышка.SLDPRT
Корпус для установки каплеуловителя/Поддон.SLDPRT
Корпус для установки каплеуловителя/Уголок крепления.SLDPRT
Корпус для установки каплеуловителя/Корпус.SLDASM
Корпус для установки каплеуловителя/Фланец.SLDPRT
Корпус для установки каплеуловителя/Пластина замка.SLDPRT
