Курсовая Отопление и вентиляция жилого здания

Полоцкий государственный университет
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Инженерные сети и оборудование"
На тему: ” Отопление и вентиляция жилого здания”
Новополоцк 2015

В данном проекте рассматривается отопления и вентиляция жилого здания.
Графическая часть содержит 1 лист формата А2 и пояснительная записка и расчет в Excel
Исходные данные для проектирования:
• Число этажей – 3;
• Число секций – 1;
• Высота этажа – 2,8 м;
• Место нахождения здания – г. Волковыск;
• Ориентация здания – С;
• Конструктивные решения элементов здания:
- стены – кладка из кирпича силикатного утолщенного ;
- утеплитель – плиты пенополистирольные ;
• Наличие подвала – да;
• Наличие чердака – нет;
• Система отопления – однотрубная вертикальная с нижней разводкой;
• Параметры теплоносителя в системе отопления – вода 105 – 70 С.

В здании запроектирована система вентиляции с естественным побуждением. Приток воздуха осуществляется через микротрещины в оконных проёмах (естественная вентиляция), вытяжка – из кухонь и совмещённых санузлов.
По приложению П.3 методических указаний [1] принимаем параметры наружного воздуха:
• наиболее холодных суток обеспеченностью 0,92: –26 С
• наиболее холодной пятидневки обеспеченностью 0,92: –22 С.
По приложению П.1 параметры внутреннего воздуха составляют:
• жилая комната -18 С;
• угловая комната -20 С;
• кухня- 18 С;
• совмещенный санузел -25 С
• лестничная клетка – 16 С.

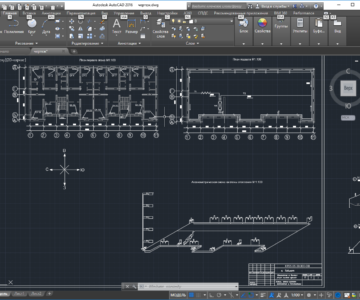

Состав: А2( чертеж отопления и вентиляции жилого здания) Язык документа

Софт: AutoCAD 2015
