Лаборатория ОВиК

Здание лаборатории для нефтеперерабатывающего завода. Раздел отопление, вентиляция и кондиционирование.

Расчетные параметры наружного воздуха приняты по СП 131.13330.2012 "Строительная климатология" с изменением 1 для г. Славянск-на-Кубани, следующие:
минус 16 С - температура наружного воздуха для проектирования отопления и вентиляции, зимняя (параметр Б);
плюс 27,4 С - температура наружного воздуха для проектирования вентиляции, летняя (параметр А);
плюс 2 С - средняя температура отопительного периода;
149 - продолжительность отопительного периода в сутках.

В качестве теплоносителем принято электричество.
Расчетная температура принята плюс 18 С - в зимний период времени и плюс
24 С - в летний период времени.

Вентиляция предусмотрена приточно-вытяжная с механическим побуждением. Для систем, обслуживающих помещения без естественного проветривания, предусмотрены резервные вентиляторы. В помещениях с возможным выделением вредных веществ предусмотрена аварийная вентиляция (в помещении моторной - самостоятельная система ВА1, в помещении весовой - совмещенная с общеобменной системой В6).

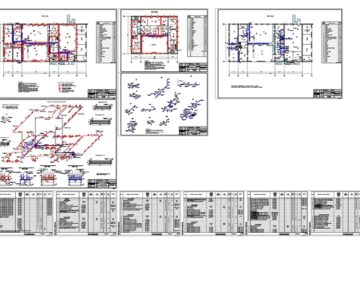

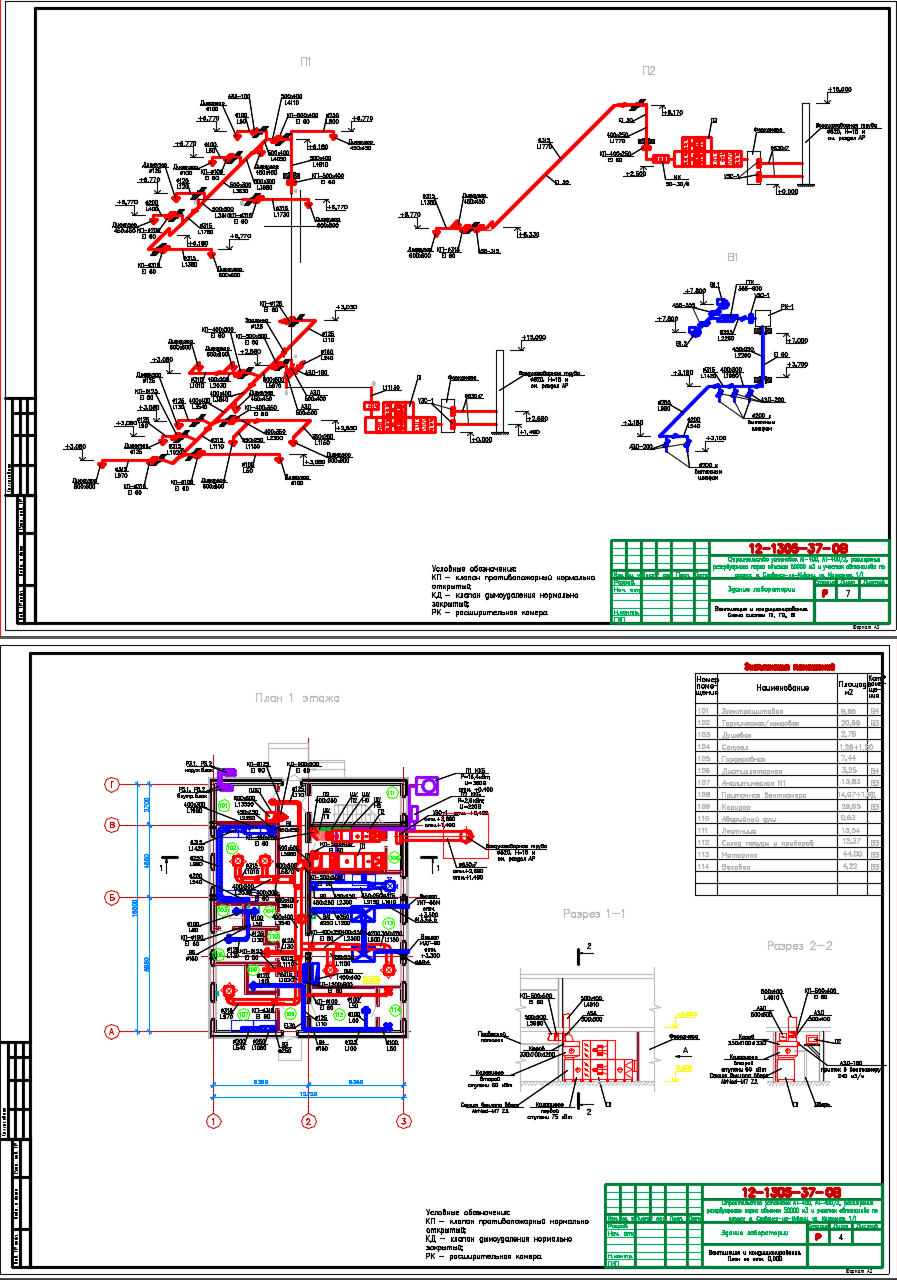

Состав: Рабочие чертежи (планы, схемы, ОД и др.) Язык документа

Софт: AutoCAD 2013

Файлы:
Рев.8/
Рев.8/12-1305-37-ОВ рев.8.dwg
Рев.8/12-1305-37-ОВ.ОЛ1.doc
Рев.8/12-1305-37-ОВ.ОЛ2.doc
Рев.8/12-1305-37-ОВ.С рев.8.xlsm
