Вентиляция химико-аналитической лабораторий в здании
Проект вентиляции пробирной лаборатории разработан на основании архитектурно-строительных и технологических чертежей и требований КМК2.04.05-97. В проекте предусмотрены вент. система В1÷В6 и приточные системы П1. для локализации вредных выбросов и теплоизбытков от электропечь, приборов,электроплитой и вытяжных шкафов предусматриваются местные отсосы кабинах в проектируемую систему В1÷В5 вентилятором ВЦ 4-75 №4 (8 щт). В6 удаляет воздух из санузлов и душевых вентилятором HAIGER EA-1530A (2 шт). проектируемая приточная вентиляция П1 Весовая проб. Весовая хим. титровалный. Кабинет ИТР. Приборная осуществляется кондиционерами "АRТЕL " (5 шт).

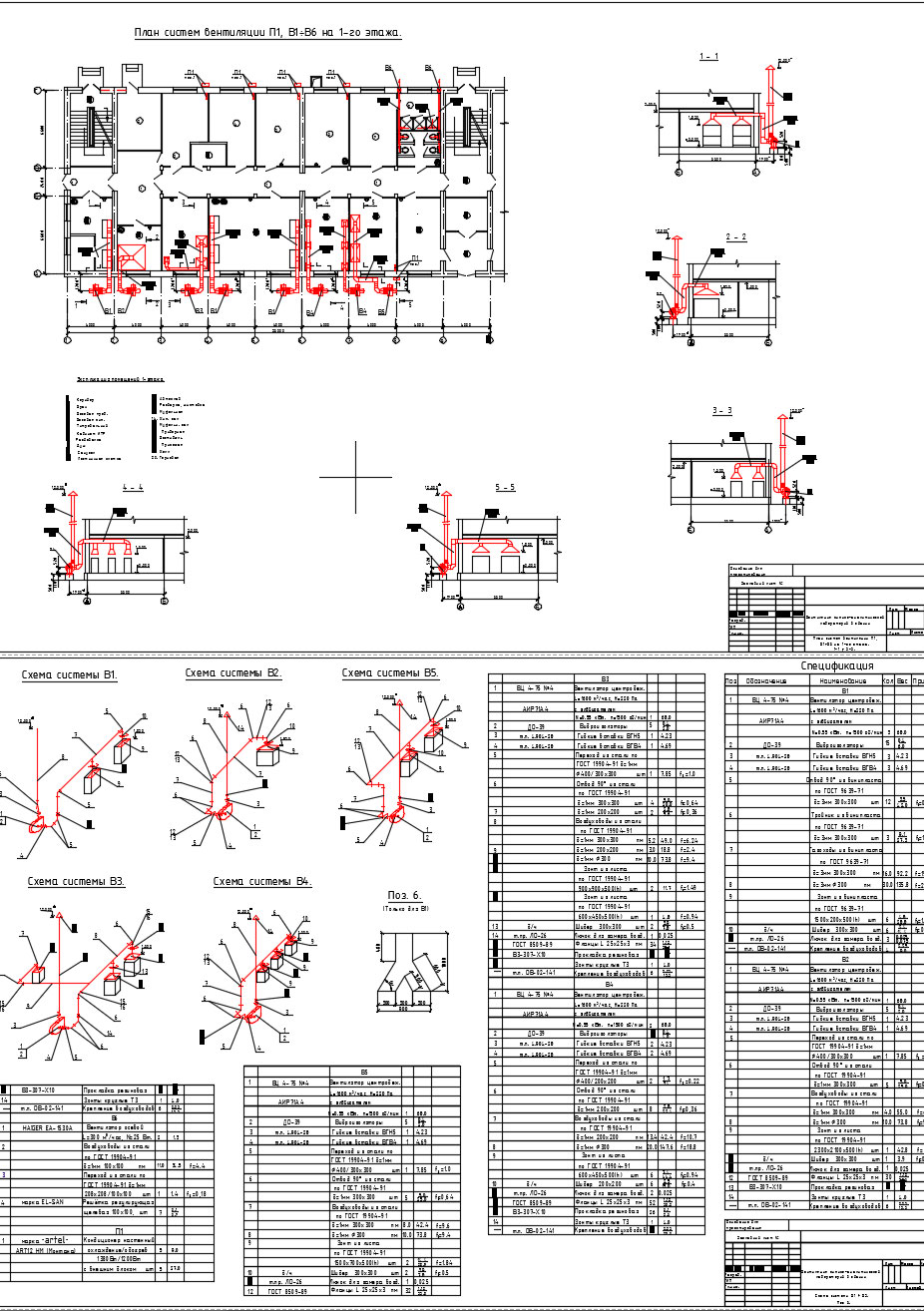

Состав: План и схемы вентиляции лаборатории, Спецификации
Софт: AutoCAD 2018
