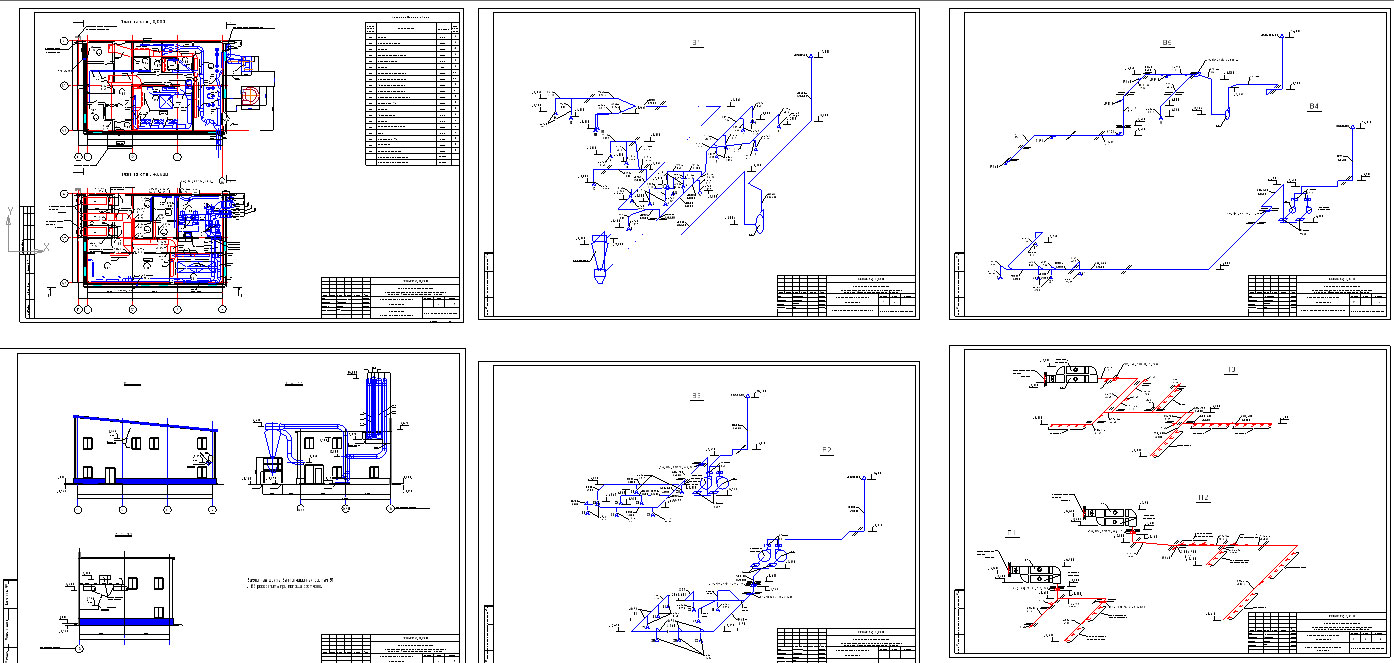

Проект отопления и вентиляции пробирной и аналитической лаборатории (пристрой к главному корпусу ГОКа) горно-обогатительного комплекса золотоизвлекательной фабрики. Полный комплект рабочих чертежей с поэтажными планами, разрезами, аксонометрическими схемами систем отопления и вентиляции, характеристикой местных отсосов и спецификацией.
