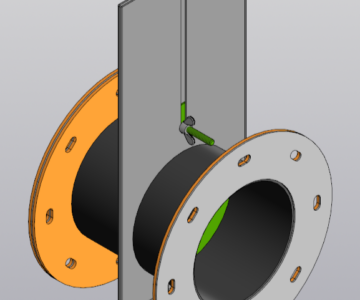

Механизм двойной задвижки (радиальный шибер). Используется для регулировки подачи материала из горизонтальных емкостей. (силосов, циклонов, бункеров).

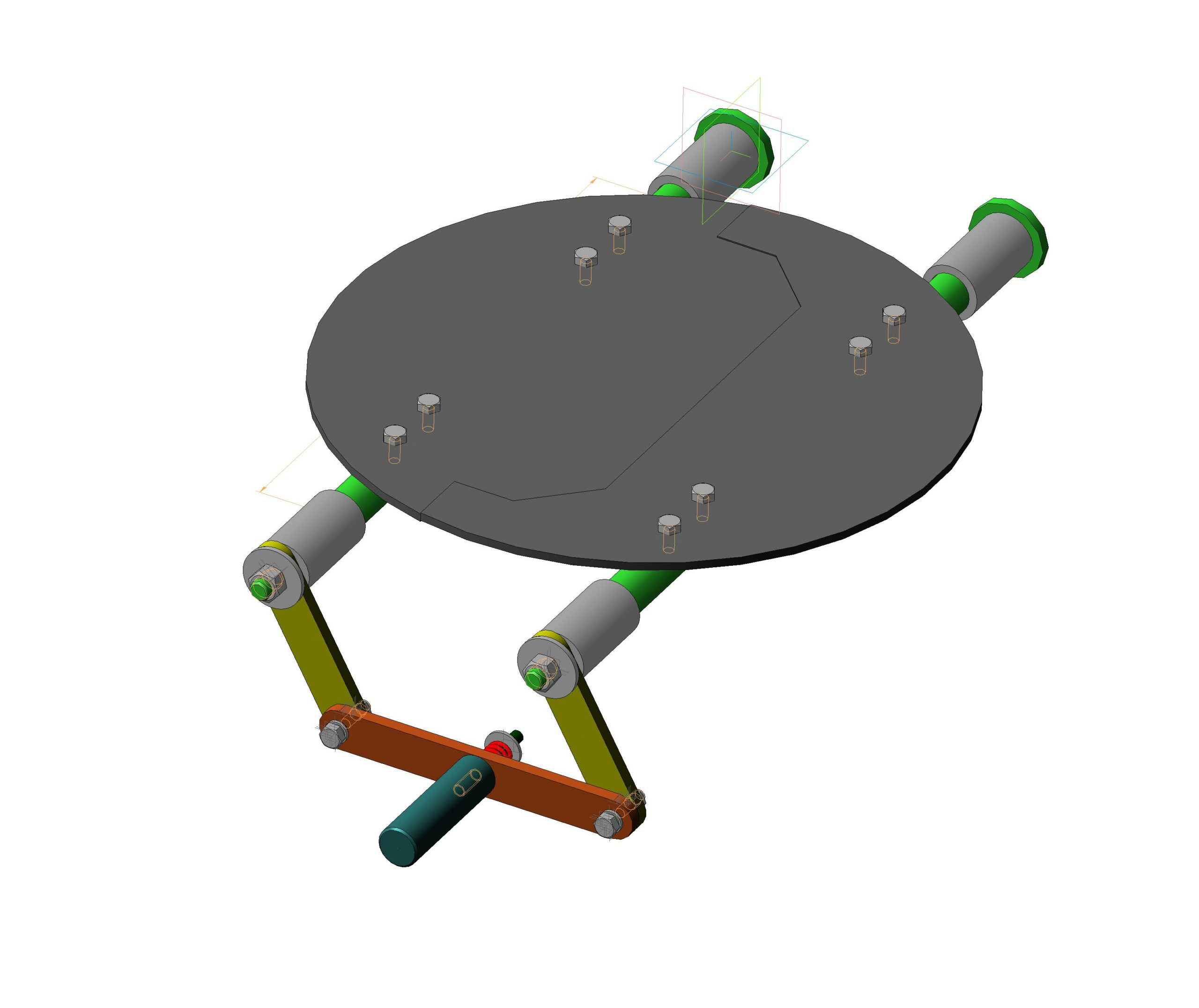

В данной модели включена конструкция, обеспечивающая поворот заслонок зависимо друг от друга.
