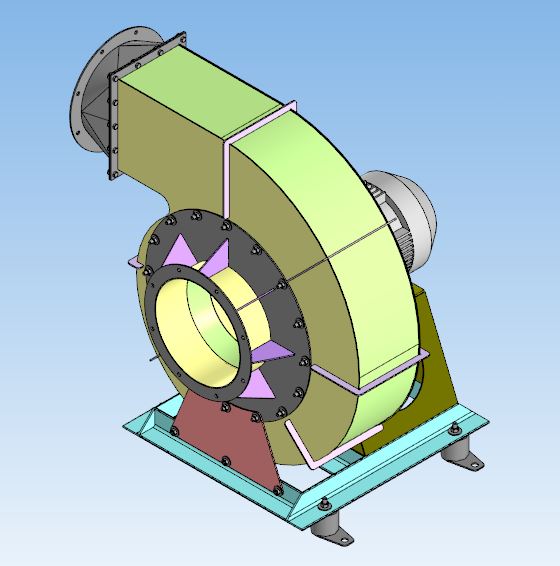

MXE035-00.00.000 СБ - Вентилятор

200

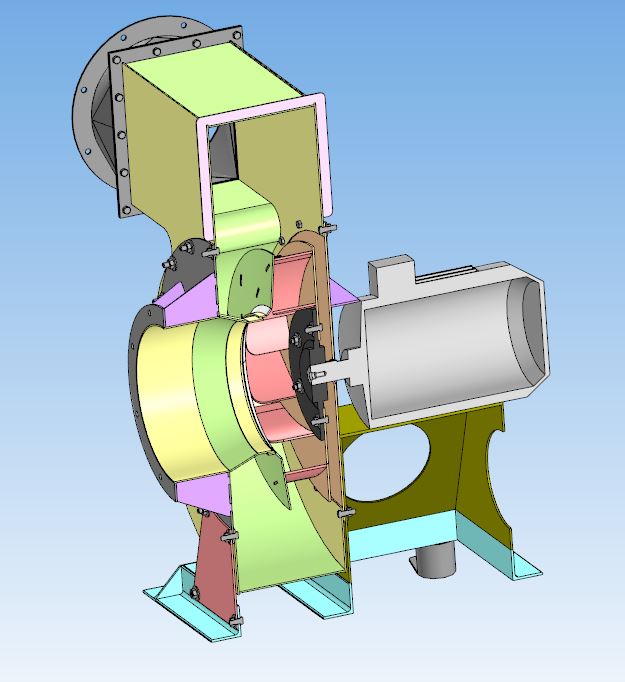

Копия вентилятора MXE035 мощностью 11 кВт 3000 об/мин с прямым приводом рабочего колеса от вала электродвигателя

3D Модели 3D Модель Компас вентилятор Рабочее колесо диаметром 526 мм

Автор

Алексей Григорьевский

Дата

27.06.2025

Язык

Русский

Состав

Вентилятор (ГИП), Главная сборка, Подсборки, Детали

Софт

КОМПАС-3D Версия 20 Как открыть?

Содержимое архива

MXE035-01.00.000 - Улитка вентилятора
- MXE035-01.00.000 СБ - Улитка вентилятора.a3d
- MXE035-01.00.001 - Стенка боковая.m3d
- MXE035-01.00.001 - Стенка боковая_Л4мм_2шт.dxf
- MXE035-01.00.002 - Спираль.m3d
- MXE035-01.00.002 - Спираль_L1_Л3мм_1шт.dxf
- MXE035-01.00.002 - Спираль_L2_Л3мм_1шт.dxf
- MXE035-01.00.002 - Спираль_Язык_Л3мм_1шт.dxf
- MXE035-01.00.003 - Фланец.m3d
- MXE035-01.00.003 - Фланец_Л4мм_4шт_(2 на переход)_(половина).dxf
- MXE035-01.00.004 - Ребро жесткости 1-6_центр_Л4мм_6шт.dxf
- MXE035-01.00.004 - Ребро жесткости 1.m3d
- MXE035-01.00.004 - Ребро жесткости 1_бок_Л4мм_2шт.dxf
- MXE035-01.00.005 - Ребро жесткости 2.m3d
- MXE035-01.00.005 - Ребро жесткости 2_бок_Л4мм_2шт.dxf
- MXE035-01.00.006 - Ребро жесткости 3.m3d
- MXE035-01.00.006 - Ребро жесткости 3_бок_Л4мм_2шт.dxf
- MXE035-01.00.007 - Ребро жесткости 4.m3d
- MXE035-01.00.007 - Ребро жесткости 4_бок_Л4мм_2шт.dxf
- MXE035-01.00.008 - Ребро жесткости 5.m3d
- MXE035-01.00.008 - Ребро жесткости 5_бок_Л4мм_2шт.dxf
- MXE035-01.00.009 - Ребро жесткости 6.m3d
- MXE035-01.00.009 - Ребро жесткости 6_бок_Л4мм_2шт.dxf
MXE035-05.00.000 - Коллектор
- MXE035-05.00.000 СБ - Коллектор.a3d
- MXE035-05.00.001 - Конус.m3d
- MXE035-05.00.001 - Конус_(целый)_Л3мм_1шт.dxf
- MXE035-05.00.001 - Конус_Л3мм_2шт_(половина).dxf
- MXE035-05.00.002 - Обечайкая малая.m3d
- MXE035-05.00.002 - Обечайкая малая_Л3мм_1шт.dxf
- MXE035-05.00.003 - Обечайка большая.m3d
- MXE035-05.00.003 - Обечайка большая_Л3мм_1шт.dxf
- MXE035-05.00.004 - Фланец входной.m3d
- MXE035-05.00.004 - Фланец входной_Л4мм_4шт_(четверть).dxf
- MXE035-05.00.005 - Фланец привалочный.m3d
- MXE035-05.00.005 - Фланец привалочный_Л4мм_1шт.dxf
- MXE035-05.00.006 - Косынка жесткости.m3d
- MXE035-05.00.006 - Косынка жесткости_Л4мм_8шт.dxf
MXE035-02.00.000 - Колесо рабочее
- MXE035-02.00.000 СБ - Колесо рабочее.a3d
- MXE035-02.00.000-01 СБ - Колесо рабочее.a3d
- MXE035-02.00.001 - Диск коренной.m3d
- MXE035-02.00.001 - Диск коренной_Л4мм_1шт.dxf
- MXE035-02.00.002 - Лопатка.cdw
- MXE035-02.00.002 - Лопатка.m3d
- MXE035-02.00.002 - Лопатка.pdf
- MXE035-02.00.002 - Лопатка_Л3мм_9шт.dxf
- MXE035-02.00.003 - Конус покрывной.m3d
- MXE035-02.00.003 - Конус покрывной_целый_Л3мм_1шт.dxf
- MXE035-02.00.003 - Конус покрывной_часть 1_Л3мм_1шт.dxf
- MXE035-02.00.003 - Конус покрывной_часть 2_Л3мм_1шт.dxf
- MXE035-02.00.004 - Конус переходный.m3d
- MXE035-02.00.004 - Конус переходный_Л3мм_2шт_(половина).dxf
- MXE035-02.00.004 - Конус переходный_целый_Л3мм_1шт.dxf
- MXE035-02.00.005 - Обечайка.m3d
- MXE035-02.00.005 - Обечайка_Л3мм_1шт.dxf
- SM20_2012_38.m3d
MXE035-03.00.000 - Переход
- MXE035-03.00.000 СБ - Переход.a3d
- MXE035-03.00.001 - Патрубок переходный.cdw
- MXE035-03.00.001 - Патрубок переходный.m3d
- MXE035-03.00.001 - Патрубок переходный.pdf
- MXE035-03.00.001 - Патрубок переходный_Л2мм_2шт_(половина).dxf
- MXE035-03.00.002 - Фланец выходной.m3d
- MXE035-03.00.002 - Фланец выходной_Л4мм_4шт_(четверть).dxf
MXE035-04.00.000 - Рама
- MXE035-04.00.000 СБ - Рама.a3d
- MXE035-04.00.001 - Диск несущий.m3d
- MXE035-04.00.001 - Диск несущий_Л4мм_1шт.dxf
- MXE035-04.00.002 - Уголок боковой.m3d
- MXE035-04.00.003 - Уголок передний.m3d
- MXE035-04.00.004 - Уголок поперечный.m3d
- MXE035-04.00.005 - Стенка передняя.m3d
- MXE035-04.00.005 - Стенка передняя_Л4мм_1шт.dxf
- MXE035-04.00.006 - Стенка задняя.m3d
- MXE035-04.00.006 - Стенка задняя_Л4мм_1шт.dxf
- MXE035-04.00.007 - Стенка боковая.m3d
- MXE035-04.00.007 - Стенка боковая_Л4мм_1шт.dxf
- MXE035-04.00.008 - Плита подмоторная.m3d
- MXE035-04.00.008 - Плита подмоторная_Л6мм_1шт.dxf
- MXE035-04.00.009 - Усилитель.m3d
- MXE035-04.00.009 - Усилитель_Л6мм_2шт.dxf
- MXE035-04.00.010 - Ребро строповочное.m3d
- MXE035-04.00.010 - Ребро строповочное_Л4мм_2шт.dxf
- MXE035-04.00.011 - Ребро жесткости.m3d
- MXE035-04.00.011 - Ребро жесткости_Л4мм_1шт.dxf
MXE035-00.00.000 ГИП - Вентилятор.cdw
MXE035-00.00.000 ГИП - Вентилятор.pdf
MXE035-00.00.000 СБ - Вентилятор.a3d
MXE035-00.00.000 СБ - Вентилятор.log
MXE035-00.00.000 СБ - Вентилятор.stp
MXE035-00.00.001 - Подпор.m3d
MXE035-00.00.001 - Подпор_Л4мм_1шт.dxf
SPZ42.-075055-00 - Виброопора.m3d

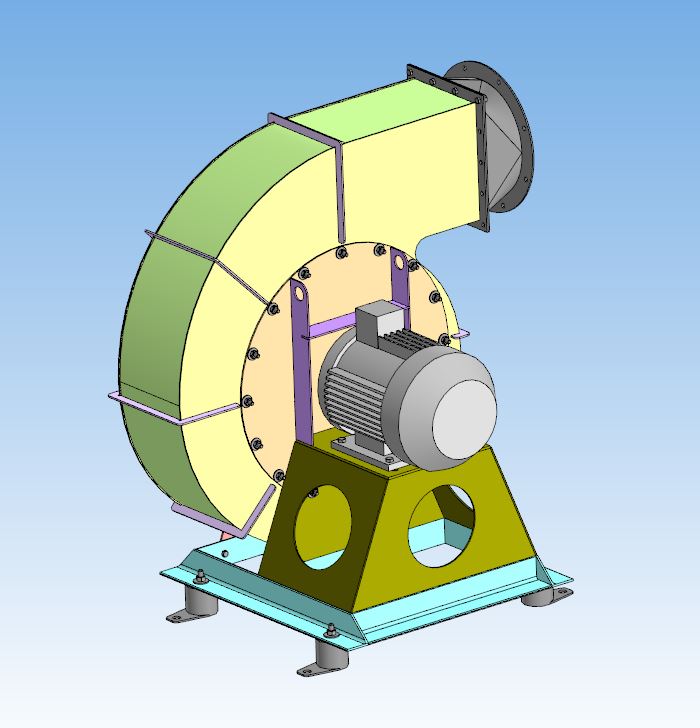

Изометрия сзади.JPG

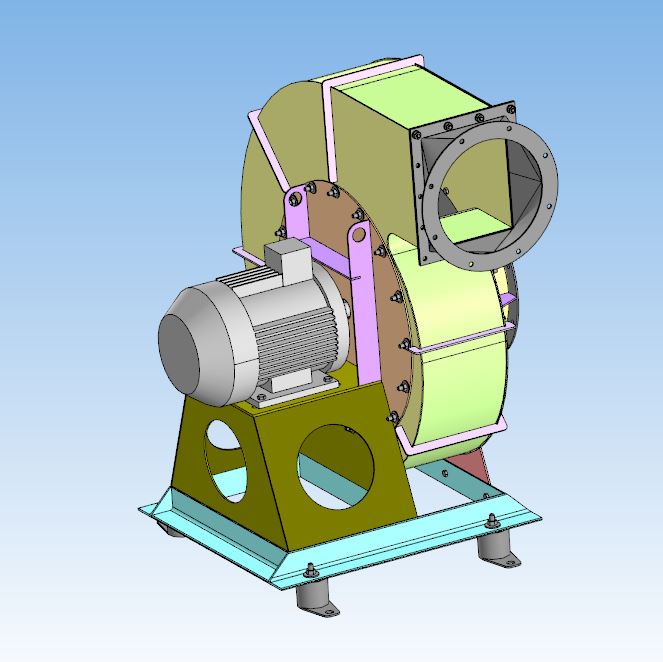

Изометрия сзади2.JPG
Электродвигатель АИР132M2468.m3d
