Рабочее колесо вентилятора вц14-46 №2

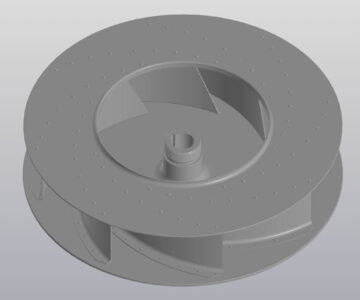

На чертеже представлено рабочее колесо вентилятора центробежного ВЦ14-46 №2. Оно устанавливается корпус вентилятора и является главным его рабочим органом перемещающим воздух.

Состав: Сборочный чертеж (СБ) и спецификации Язык документа

Софт: КОМПАС-3D v12

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Рабочее колесо вентилятора вц14-46 №2

Спецификация ступицы №2.spw
Спецификация колеса.spw

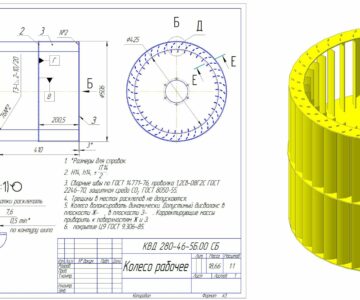

Колесо рабочее.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
