Расчет привода металлообрабатывающего станка. Редуктор.

ФГАОУ ВПО Российский государственный профессионально-педагогический университет (РГППУ)
Машиностроительный факультет
Кафедра автомобилей и подъемно-транспортного оборудования
Курсовой проект по дисциплине: Основы конструирования машин
На тему: "Расчет привода металлообрабатывающего станка"
Екатеринбург 2014

ИСХОДНЫЕ ДАННЫЕ

Задание № 2
Схема редуктора № 3
Вариант исходных данных № 4

Мощность на выходном валу Рвых = 3,5 кВт
Частота вращения выходного вала nвых= 75 об/мин
Передаточное число ременной передачи u2 = 5,5
Коэффициент использования привода в году Кгод = 0,7
Коэффициент суточного использования привода Ксут = 0,33
Режим нагружения 3–средний нормальный (работа большую часть времени со средними нагрузками)

Содержание
1. ИСХОДНЫЕ ДАННЫЕ 4
2. КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА 5
2.1. Выбор электродвигателя 5
2.2. Определение передаточного числа редуктора 6
2.3. Определение основных кинематических и энергетических параметров передач редуктора 7
3. РАСЧЕТ РЕДУКТОРНЫХ ЗУБЧАТЫХ ПЕРЕДАЧ 9
3.1. Выбор материалов, термообработки и допускаемых напряжений 9
3.2. Расчет чисел циклов нагружения зубьев 10
3.3. Расчет межосевого расстояния 10
3.4. Проверочный расчет зубьев колеса на контактную прочность 12
3.5. Проверочный расчет зубьев колес передачи на изгиб 13
3.6. Силы в зацеплении колес 14
4. ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ 16
4.1. Конструктивные размеры зубчатого колеса 16
4.2. Конструктивные размеры шестерни 17
4.3. Конструктивные размеры хвостовика входного вала 17
4.4. Выбор и расчет шпонки для хвостовика входного вала 18
4.5. Выбор и расчет шпонки под зубчатое колесо 19
4.6. Выбор подшипников для входного вала редуктора 19
4.6.1. Выбор типа подшипника 19
4.6.2. Расчет подшипников на долговечность 20
4.7. Проектный расчет входного вала 20
4.8. Конструирование элементов корпуса редуктора 21
4.8.1. Конструктивные размеры смотрового люка 23
4.8.2. Крышки подшипников 23
5. ВЫБОР МУФТЫ 25
6. ВЫБОР СМАЗАЧНОГО МАТЕРИАЛА И СИСТЕМЫ СМАЗКИ 26
7. Список использованной литературы 28

Состав: Одноступенчатый редуктор цилиндрический шевронный (СБ), деталировка (входной вал, колесо), спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет привода металлообрабатывающего станка. Редуктор.

Спецификация редуктора.spw
Входной вал редуктора.cdw
Колесо редуктора.cdw
Расчет привода металлообрабатывающего станка. Редуктор.docx

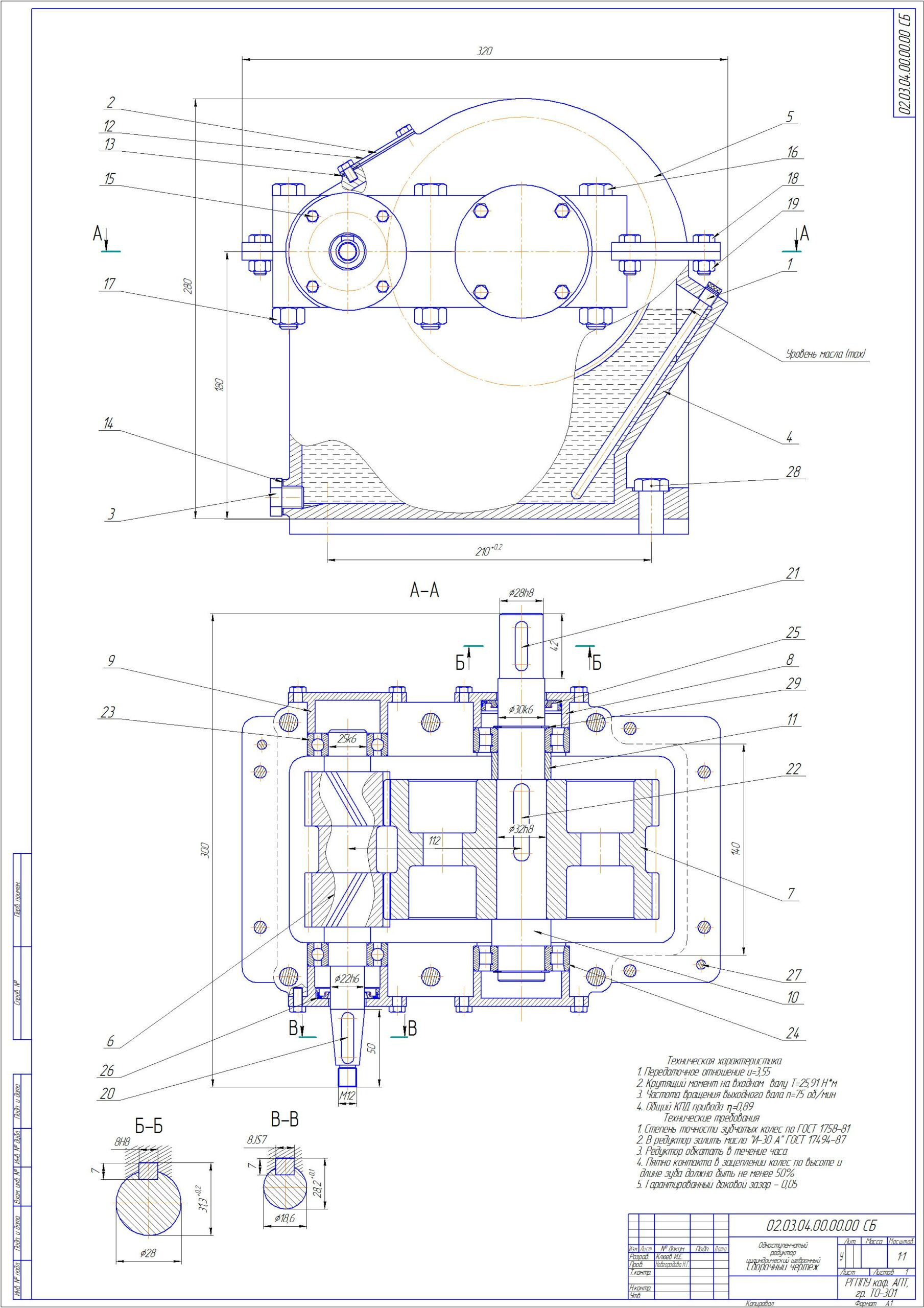

Сборочный чертёж редуктора.cdw
