Привод к шаровой мельнице (редуктор одноступенчатый)

Донбасская государственная машиностроительная академия
Кафедра основ проектирование машин
Курсовой проект по дисциплине "детали машин "
На тему : "Привод к шаровой мельнице" (редуктор шевронный одноступенчатый)
Краматорск 2016

В курсовом проекте проведены расчеты входных данных для проектирования привода: передаточных чисел, частот вращения, мощностей, вращающих моментов для всех валов редуктора. Применены стандартные детали и смазка. Описана конструкция одноступенчатого цилиндрического шевронного редуктора.

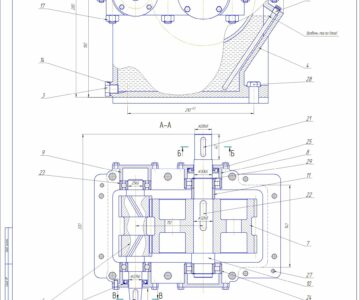

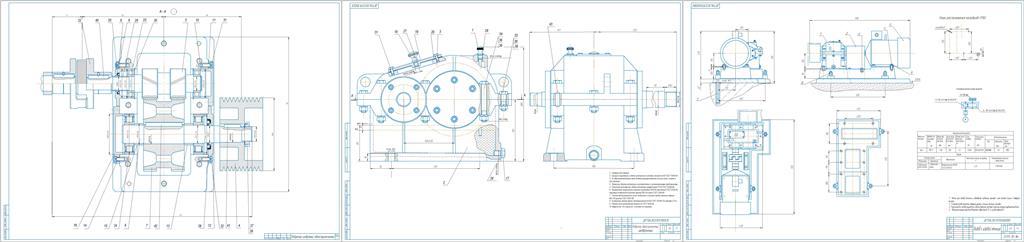

Графическая часть курсового проекта состоит из: чертежа общего вида привода (1 л. ф. А1), сборочного чертежа редуктора в трех проекциях (2 л. ф. А1). Все чертежи сопровождаются необходимыми техническими требованиями и спецификациями

СОДЕРЖАНИЕ

ВВЕДЕНИЕ…....…………………………………………………..……………
1 АНАЛИЗ КОНСТРУКЦИИ…………………………………………….….…
2 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ…………………….…………….….….…..
3 КИНЕМАТИЧЕСКИЙ РАСЧЕТ……………………………………………....
4 РАСЧЕТ ШЕВРОННОЙ ПЕРЕДАЧИ…….….………………………………..
5 РАСЧЕТ ПОЛИКЛИНОВОЙ РЕМЕННОЙ ПЕРЕДАЧИ…………...........…....
6 ВЫБОР И РАСЧЕТ МУФТЫ………………………………………………….
7 РАСЧЕТ ВАЛОВ…………………………………………………………..……...
7.1 Предварительный расчет валов ………………………………….…...…..
7.2 Проверочный расчет валов на выносливость………………………...….
7.2.1 Расчет входного вала………………...……………..……..…..……..
7.2.2 Расчет выходного вала………...…….…………..……………...…….
8 ВЫБОР И РАСЧЕТ ПОДШИПНИКОВ КАЧЕНИЯ……………………………
8.1 Выбор подшипников качения …………………………………..………...
8.2 Расчет подшипников качения на долговечность ………………………..
8.2.1Расчет подшипников входного вала………………………………..
8.2.2 Расчет подшипников выходного вала ……………………………..
9 ВЫБОР И РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ НА СМЯТИЕ…..….
10 РАСЧЕТ ОСНОВНЫХ РАЗМЕРОВ КОРПУСА РЕДУКТОРА………..…...
11 ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ЭКСПЛУАТАЦИЮ…………………..…
ВЫВОДЫ………………………………………………………………….…
ПЕРЕЧЕНЬ ССЫЛОК…………………………….………………………….

Электродвигатель:
Тип 4А132М8
Мощность, кВт 5,5 кВт
Частота вращения вала, мин-1 720 об.
Частота выходного вала, мин-1 288 об.
Масса редуктора, 72кг.
Габариты редуктора с электродвигателем, мм 935х420х510
Способ смазки передач окунанием
Способ смазки подшипников качения разбрызгиванием
Сорт масла И-30А
Объем масла,дм3 2,75
Периодичность смены смазки 6 месяцев
Срок службы редуктора, ч. 12,500
