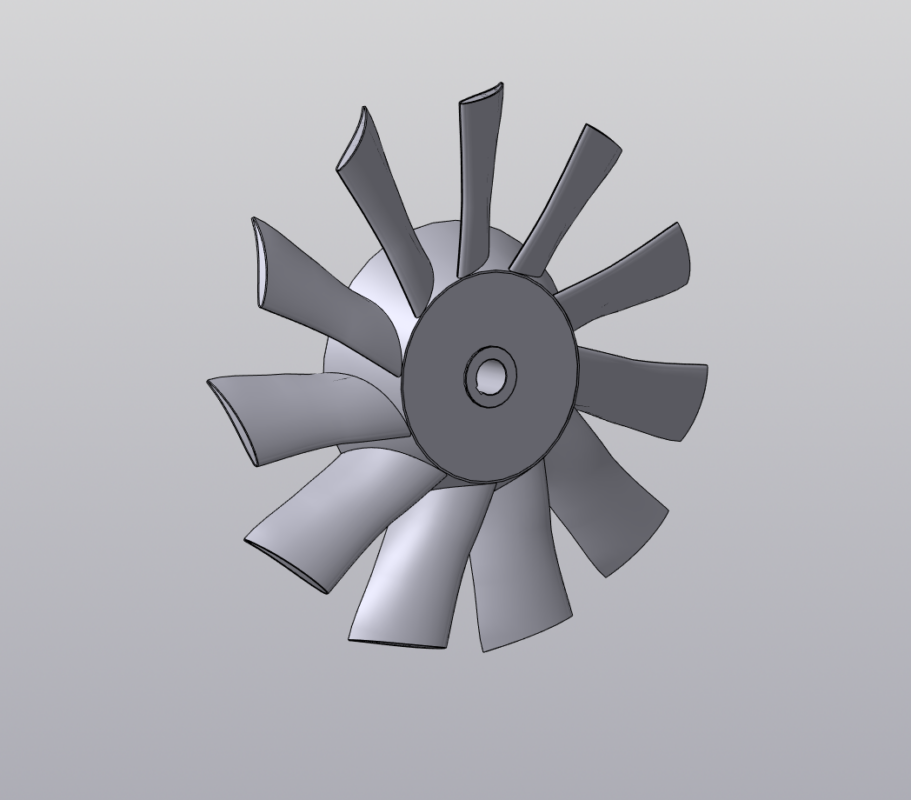

3-D модель рабочего колеса осе-радиального вентилятора аэродинамической схемы ОРВ-42-126. Сборка из 9 элементов. Размер рабочего колеса 1240 мм. Прототип рабочего колеса вентилятора ВМЭ-12 с конической втулкой рабочего колеса и переменной циркуляцией по высоте лопатки. Лопатки профильные листовые без внутреннего заполнения.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Рабочее колесо осе-радиального вентилятора 1240 мм
Рабочее колесо осе-радиального вентилятора 1240 мм
0
0
61
0
0
100
Сообщить о проблеме
Автор
user-5033467
Дата
27.03.2025
Язык
Русский
Состав
Рабочее колесо в сборе (втулка вала, диск задний, диск передний, лопатка из 3 элементов, стержни внутри лопатки, коническая втулка)
Софт
КОМПАС-3D 8
Как открыть?
Отзывов пока нет
Содержимое архива
-
Втулка.m3d
-
Диск задний.m3d
-
Диск передний.m3d
-
Колесо с лопатками.a3d
-
Колесо.m3d
-
Крышка лопатки.m3d
-
Лопатка лист левый.m3d
-
Лопатка лист правый.m3d
-
Прут 1.m3d
-
Прут 2.m3d
