Московский открытый институт
Направление: Теплоэнергетика и теплотехника
Выпускная квалификационная работа на тему: "Обследование и анализ работы систем вентиляции торгово-развлекательного комплекса"
Москва, 2022
Объектом исследования выпускной квалификационной работы является торгово-развлекательный комплекс, расположенный в г.Москва.
Предметом исследования являются системы вентиляции торгово-развлекательного комплекса.
Целью выпускной квалификационной работы является обследование и анализ работы систем вентиляции торгово-развлекательного комплекса.
В соответствии с поставленной целью предлагается решение следующих задач:
1) обзор общих характеристик торгово-развлекательного комплекса, архитектурно-строительных и планировочных решений;
2) определение расчетных воздухообменов для помещений здания;
3) конструирование и аэродинамический расчет вентиляционных систем;
4) подбор оборудования приточных и вытяжных систем, фанкойлов, оборудования системы прецизионного кондиционирования ЦОД;
5) рассмотрение вопросов охраны труда и техники безопасности;
6) обоснование экономической целесообразности принятых решений, в частности определение капитальных и эксплуатационных затрат
Конструирование и расчет вентиляционных систем выполняются на основании методик, представленных в действующих строительных нормах и правилах. Результатом выпускной квалификационной работы является разработка проекта вентиляционных систем для объекта с оптимальным выбором схем организации воздухообмена.
3. Исходные данные к ВКР: климатологические характеристики района строительства (г. Москва), поэтажный план здания, экспликация помещений, характеристики ограждающих конструкций
4. Содержание ВКР (перечень подлежащих разработке вопросов):
ВВЕДЕНИЕ 5
1. ОБЩАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА
1.1.Назначение и характеристики здания
1.2.Определение параметров наружного воздуха
1.3.Определение параметров внутреннего воздуха
1.4. Определение коэффициента теплопередачи ограждающих конструкций
1.5.Определение тепловых потерь в холодный период и теплопоступлений в теплый период через ограждающие конструкции
2. ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
2.1.Конструктивные решения по проектированию инженерных систем ТРК
2.1.1.Теплоснабжение и холодоснабжение
2.1.2.Прецизионное кондиционирование ЦОД
2.1.3.Система вентиляции
2.2. Расчет теплопоступлений в помещения
2.3. Гидравлический расчет трубопроводов
2.4. Аэродинамический расчет воздуховодов
2.5. Подбор оборудования системы вентиляции
3.РАЗДЕЛ ПО ЭКОЛОГИИ И БЕЗОПАСНОСТИ РЕШЕНИЙ ПРОЕКТА
3.1. Организация противодымной защиты
3.2. Мероприятия по защите от шума
3.3. Организация производства работ по монтажу систем вентиляции
3.4. Техника безопасности при производстве работ
4. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
4.1. Определение капительных затрат
4.2. Определение эксплуатационных издержек
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
Приложение 1. Расчет расхода теплоты на нагрев инфильтрационного воздуха
5. Перечень графического материала 14 таблиц, 22 рисунка.
6. Приложения 4.
7. Чертежей 8.

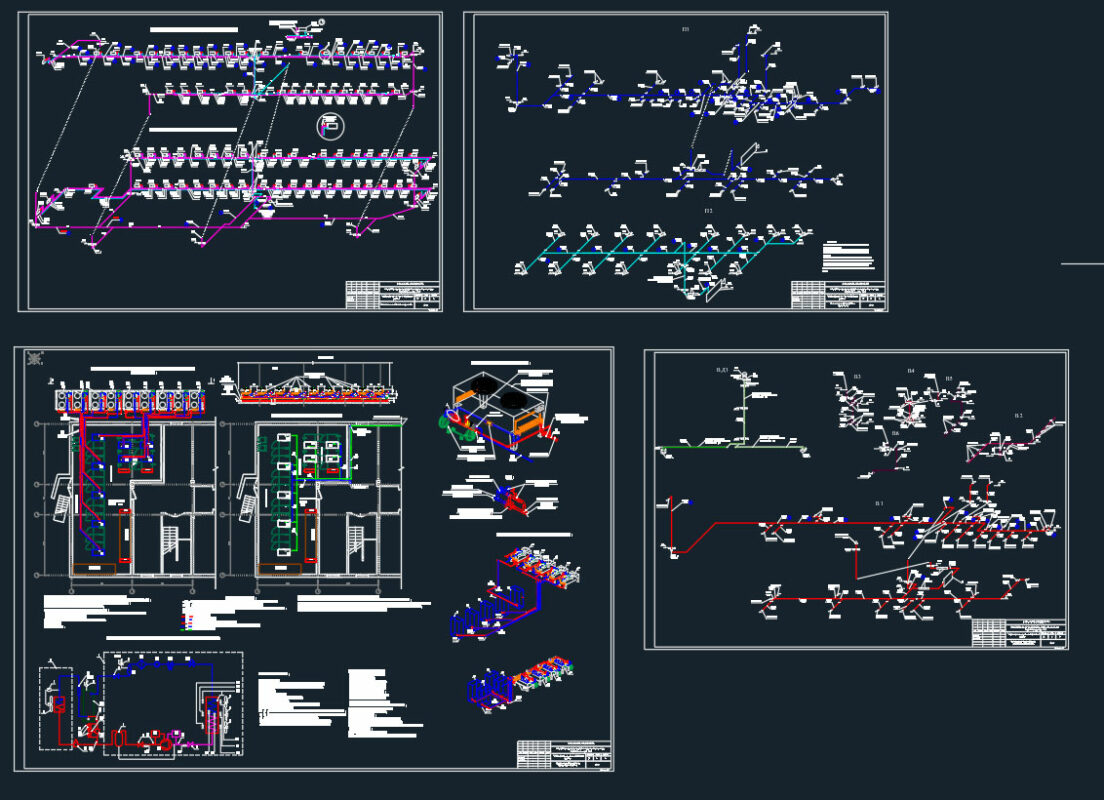

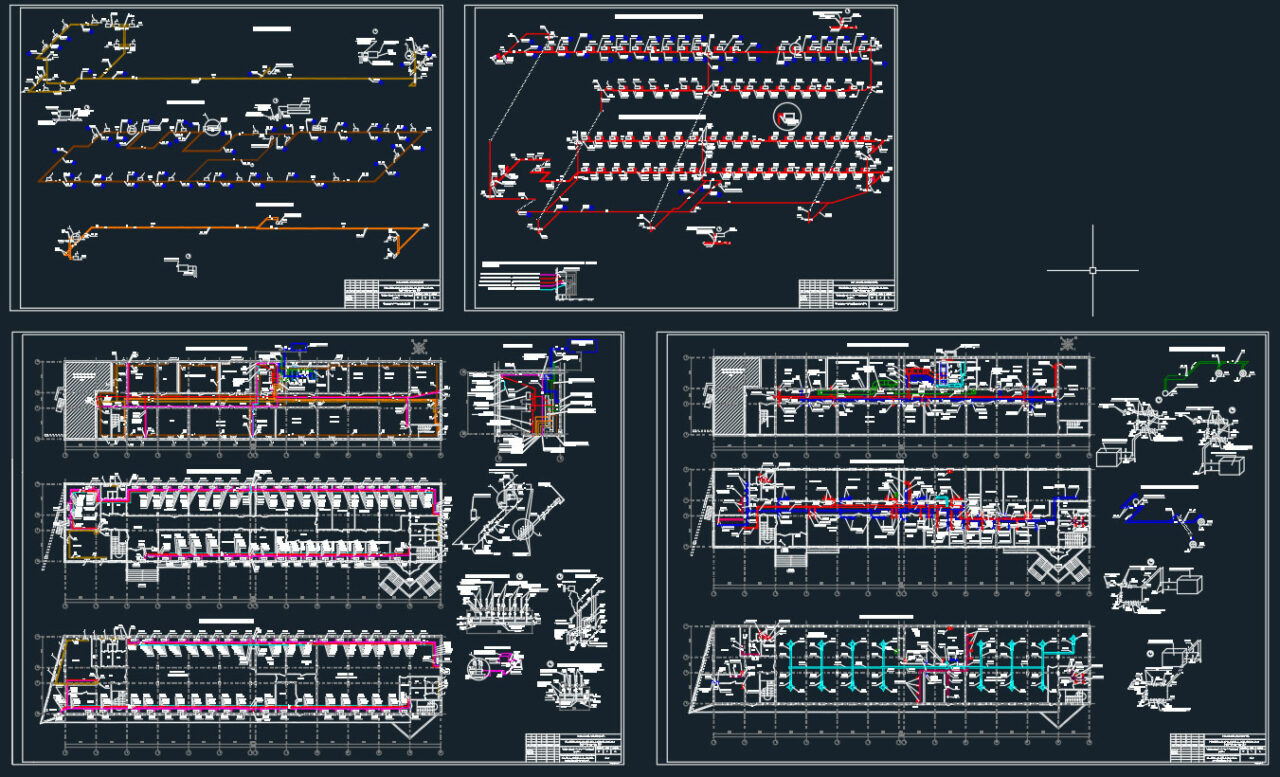

1. Теплохолодоснабжение. Отопление. План подвала. План 1 этажа. План 2 этажа. План теплового пункта. Узел управления N°1 и N°2.
2. Вентиляция и кондиционирование. План подвала. План 1 этажа. План 2 этажа. Схема тепло- и холодоснабжения П1 и П2.
3. Схема систем отопления №1, №2, №3.
4. Схема системы теплоснабжения фанкойлов.
5. Схема системы холодоснабжения фанкойлов.
6. Вентиляция и кондиционирование. Схема П1 и П2.
7. Вентиляция и кондиционирование. Схема вытяжной вентиляции.
8. Прецизионное кондиционирование центра обработки данных.
Для помещений 1 и 2 этажа, где наблюдается постоянное присутствие людей, предусматривается система тепло- и холодоснабжения с фанкойлами. Фанкойлы – это устройства, работающие как воздухонагреватели в холодный период и как воздухоохладители в теплый период. При этом нагреваемым (охлаждаемым) теплоносителем для фанкойлов является внутренний воздух обслуживаемых помещений. Таким образом, компенсация тепловых потерь в холодный период и удаление избыточного количества теплоты в теплый период для 1 и 2 этажей осуществляется файкойлами. Файкойлы имеют возможность регулирования температуры воздуха. Узел подключения к системам теплоснабжения и холодоснабжения фанкойлов представлен на листе 4 графической части.
