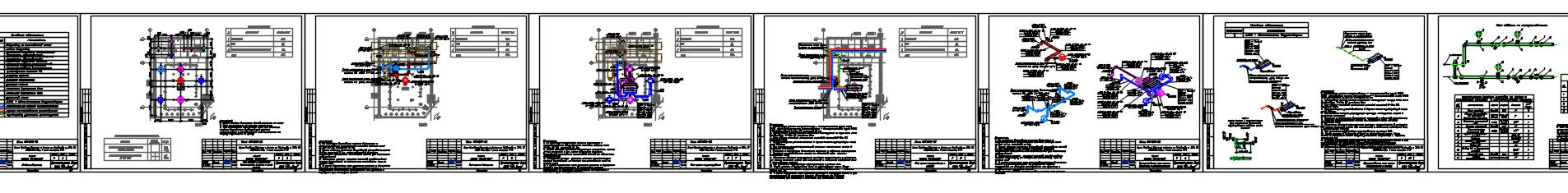

Проект систем вентиляции и кондиционирования магазина в г. Алма-ата

Проект систем вентиляции и кондиционирования выполнен на основании задания
заказчика и архитектурно-строительных чертежей.

При разработке проекта использованы следующие нормативные документы:
- СНиП РК 2.04-03-2002 "Строительная теплотехника";
- СНиП РК 4.02-42-2006 "Отопление, вентиляция и кондиционирование";
- СНиП РК 3.02-02-2009 "Общественные здания и сооружения";
- СНиП РК 2.02-05-2009 "Пожарная безопасность зданий и сооружений";
- МСП 4.01-101-98 "Проектирование и монтаж трубопроводов отопления с использованием металлополимерных труб";
- ГОСТ 21.602-2003 "Правила выполнения рабочей документации отопления, вентиляции и кондиционирования".

Настоящим проектом предусмотрены:
- система вентиляции;
- система кондиционирования;

Расчетные параметры наружного воздуха:
- Зима. Температура t = -21°С.
- Лето. Температура t = +31.5°С.

Расчетная температура внутреннего воздуха принята:
зима +20°С - +22°С., лето +21°С - +23°С.

Решения по вентиляции и кондционированию

Для обеспечения требуемых параметров микроклимата в соответствии с техническим заданием объект оснащается системами вентиляции. В помещениях арендатора предусмотрены следующие системы:
- Существующая приточная система П4 с расходом воздуха на аренд. помещение 350 м3/ч;
- Существующая вытяжная система В4 с расходом воздуха на аренд. помещение 350 м3/ч;
Для снятия теплоизбытков в летний период предусмотрены следующие системы кондиционирования: фанкойл на базе канального блока фирмы General Climate.

Полные характеристики представлены в таблице "Характеристика отопительно-вентиляционных систем."
Выделенная холодопроизводительность ТЦ составляет 4 400 Вт
Используемая холодопроизводительность - 4 400 Вт
Выделенная теплопроизводительность ТЦ составляет 5 000 Вт
Используемая теплопроизводительность - 5 000 Вт

Теплохолодоноситель - вода.
Температурный график системы холодоснабжения - 7/12 °С
Температурный график системы теплоснабжения - 60/40 °С

Слив конденсата осуществляется следующим образом: при помощи помп Sauermann SI82 вода поднимается от внутреннего блока кондиционера до магистрального трубопровода из ППР, и далее, под уклоном 0,01 в сторону существующей дренажной системы.
Расчет системы кондиционирования проводился на компенсацию теплопоступлений. Результат расчетов представлен в таблице "Таблица теплопоступлений"
Теплопритоки складываются из:
а) От людей исходя из 4 м2/чел (площадь на человека-покупатель) и 170 Вт/чел (полные тепловыделения на человека-покупатель). -25 м2/чел (площадь на персонал) и 210 Вт/чел (полные тепловыделения на персонал).
