Вентиляция магазина (проектная документация)

Проектная документация по разделу "Вентиляция" универсального магазина.
Запроектирована система общеобменной вентиляции. Воздухообмен помещений рассчитан по кратностям (кроме помещения торгового зала) согласно требованиям соответствующих СНиП и пособий к СНиП и приведен в таблице воздухообменов. Воздуховоды систем приточно-вытяжной вентиляции приняты из тонколистовой оцинкованной стали толщиной согласно СП 60.13330.2016 (СНиП 41-01-2003) Приложение «Н» с нормируемым пределом огнестойкости. Раздача приточного и удаление вытяжного воздуха осуществляется потолочными диффузорами АПН и ДПУ с четырёхсторонней подачей воздуха.
Подогрев приточного воздуха до нормируемых показателей производится в приточно-вытяжной установке, устанавливаемой снаружи здания. Вентустановка Breezart 2000 LUX RP выполнена в каркасном исполнении на базе пластинчатого рекуператора и комплектуется электрическим калорифером. Вентустановка принята напольного исполнения.
Текстовая часть - пояснительная записка, таблица воздушного баланса, таблица основных показателей по системам, таблица характеристик оборудования, спецификация.

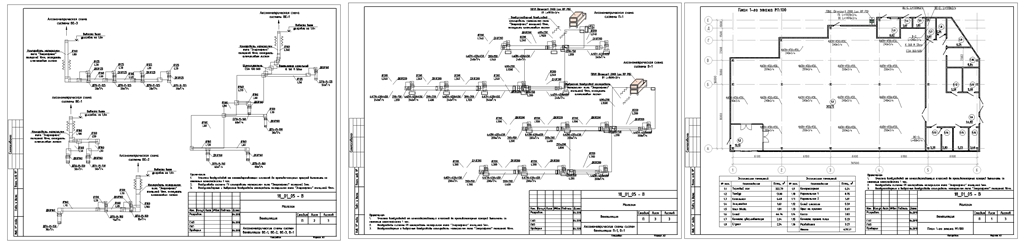

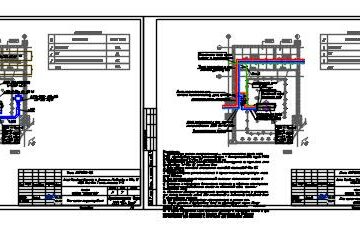

Графическая часть - план магазина с системой вентиляции, аксонометрические схемы.

Состав: Текстовая часть - пояснительная записка, таблица воздушного баланса, таблица основных показателей по системам, таблица характеристик оборудования, спецификация. Графическая часть - план магазина с системой вентиляции, аксонометрические схемы. Язык документа

Софт: AutoCAD 2013

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентиляция магазина (проектная документация)

Просмотр файлов
Проект\1_СОДЕРЖАНИЕ ПРОЕКТА.doc
Проект\4_Схемы.dwg
Проект\~$2_ПЗ.doc
Проект\магазин.EPJ
Проект\магазин.LIN
Проект\магазин.QPD
Проект\Спецификация.doc
Проект\Таблицы.xls
Проект
Проект\2_ПЗ.doc
Проект\3_план.dwg
