Проектная документация на 2-х этажное здание магазина и кафе

1. Общие указания

1.1. Площадка строительства относится к IВ климатическому району со следующими
характеристиками:
- расчетное значение веса снегового покрова для 3 района - 3,0 кПа, согласно ТСН-20-01-05;
- расчетная температура наиболее холодной пятидневки - -34°С;
- нормативная ветровая нагрузка для I ветрового района - 0,23 кПа.
1.2. Фундамент под здание расчитан и запроектирован на непросадочных насыпных грунтах толщиной 600мм с расчётным сопротивлением грунта не менее 150кПа.

2. Конструктивные решения

2.1. Прочность и устойчивость здания обеспечена совместной работой несущих внутренних, наружных стен и перекрытия.
2.2. Фундамент монолитный железобетонный, ленточный с уширением. Фундаменты спроектированы согласно, СНиП 2.01.07-85* «Нагрузки и воздействия», СНиП 2.02.01-83* «Основания зданий и сооружений». Под фундамент выполнить песчаную подушку толшиной не менее 600мм.
2.3. Стены из силикатного кирпича по ГОСТ 379-95. Толщина наружных стен 640 мм, внутренней 380мм. Перегородки из ГКЛ по системе ТИГИКнауф по металлическому каркасу толщиной 70 мм заполнением теплозвукоизоляционным материалом "Изовер" G10KL - 50 мм.
2.4. Перемычки - ж/б по ГОСТ 948-84, стальные уголки по ГОСТ 8509-93.
2.5. Перекрытие: 1-го этажа - ж/б плиты по ГОСТ 9561-91; 2-го этажа - деревянное, утепленное базальтовыми матами. Несущая балка металлическая - двутавр №18 по ГОСТ 8239-89.
2.6. Кровля - двухскатная по деревянным стропилам с покрытием из металлочерепицы ТУ-5285-001-78334080-2006. Все деревянные элементы стропильной системы должны состоят из древесины хвойных пород 2 сорта. Влажность древесины должна быть не более 20%. Пиломатериал должен соответствовать ГОСТ 24454-80.
2.7. Оконные изделия - пластиковые по ГОСТ 30674-99.
2.8. Двери по ГОСТ 6629-88.
2.9. Отмостка бетонная шириной 0,8 м по периметру здания.
2.10. Гидроизоляция - горизонтальная из 2-х слоёв рубероида, вертикальная - обмазка горячим битумом за 2 раза.

Состав: Пояснительная записка (ПЗ), Архитектурно-строительная часть (АС), планировочная организация земельного участка (ПЗУ), проект организации строительства (ПОС) Язык документа

Софт: AutoCAD 13

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Проектная документация на 2-х этажное здание магазина и кафе

Просмотр файлов
Град план.jpg

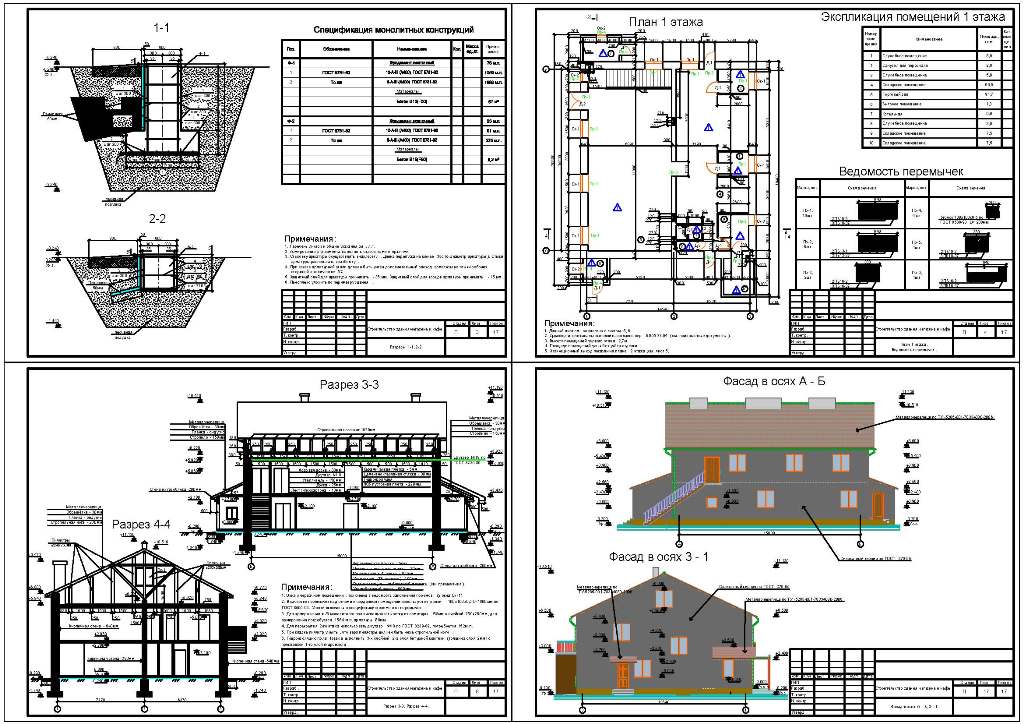

Кафе и магазин.dwg
Перспектива.pdf
ПЗ к ПОС Магазин и кафе.docx
ПЗ Магазин-Кафе.doc
Ситуационный план.jpg
