2-х этажный магазин в г. Казань

Здание представляет собой 2-х этажного здание. Связь между этажами осуществляется с помощью лестниц.
В соответствии со CHиП 1.01.07-85* и СТО 36554501-006-2006:
- класс функциональной пожарной опасности жилой части здания - Ф 3.6;
-степень огнестойкости III;
-класс конструктивной пожарной опасности – С1;
-уровень ответственности здания II;
-степень долговечности II.
Проектируемый 2-ух этажный магазин представляет собой прямоугольное в плане здание. Основные размеры в осях 13,80х11,09 м. Со стороны ул. Минская расположен главный вход в здание. В проектируемом здании предусмотрены 3 входа/выхода, лестничная клетка для посетителей, 2 лестничных клетки для персонала со служебным входом/выходом.
В проектируемом здании 2-ух этажного магазина на первом этаже расположены: 2 входа/выхода для персонала, лестничная клетка для посетителей, санитарно-технические помещения (санузел для персонала, КУИ), гардероб для персонала, электрощитовая и тепловой пункт расположены в подвале, имеют самостоятельный вход/выход.
На втором этаже расположены: торговый зал, санитарно-технические помещения (санузел для персонала, КУИ).
Высота 1 этажа - 3,24м, высота 2 этажа - 3,24 м.
В соответствии с требованиями доступности зданий и сооружений для маломобильных групп населения при входе в магазин предусмотрено устройство пандусов, ширина и уклон которых соответствуют указаниям СНиП 35-01-2001 “Доступность зданий и сооружений для маломобильных групп населения”.

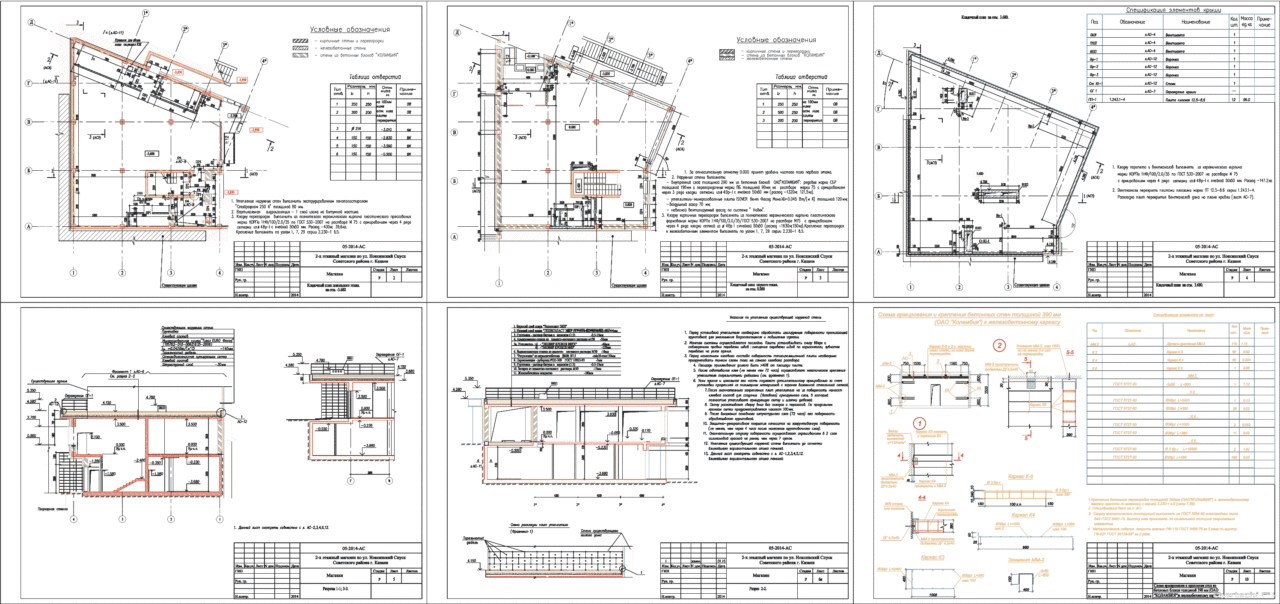

Состав: Ведомость рабочих чертежей Общие данные. Кладочный план цокольного этажа на отм. -3.680 Кладочный план первого этажа на отм. 0.000 План на отметке 3.680 Разрезы 1-1, 3-3. Разрез 2-2. План кровли. Перемычки Схема армирования и крепления кирпичных перегородок толщиной 120мм к железобетонному каркасу Схема армирования и крепления стен из бетонных блоков толщиной 39 0мм к железобетонному каркасу (ОАО "КОЛАМБИЯ") Узлы утепления тамбура и стен цокольного этажа. Узлы кровли Язык документа

Софт: AutoCAD 2010
