Проектирование системы кондиционирования воздуха Физкультурно-оздоровительного комплекса со спортивным залом 30×18м

Саратовский государственный технический университет им. Гагарина Ю.А.
Кафедра Теплогазоснабжение и вентиляция
Курсовой проект по дисциплине "Кондиционирование воздуха и холодоснабжение зданий"
На тему: «Проектирование системы кондиционирования воздуха Физкультурно-оздоровительного комплекса со спортивным залом 30×18м»
Саратов 2020

Реферат

Пояснительная записка содержит 78 страниц, 14 таблиц, 14 рисунков, 17 источников литературы.
КОНДИЦИОНЕР, ХЛАДАГЕНТ, ВЕНТИЛЯТОРНЫЙ АГРЕГАТ, РЕЦИРКУЛЯЦИЯ, ОРОСИТЕЛЬНАЯ КАМЕРА, ФОРСУНКИ, ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА, ХОЛОДИЛЬНАЯ МАШИНА, ВЕНТИЛЯТОРНЫЙ АГРЕГАТ.
Объектом проектирования является система кондиционирования воздуха физкультурно-оздоровительного комплекса со спортивным залом 30×18м. Комплекс расположен в г. Казань.
Целью работы является проектирование и расчет системы кондиционирования воздуха. В ходе расчета необходимо выбрать расчетные параметры наружного и внутреннего воздуха, составить тепловой и влажностный баланс помещения, определить температуру уходящего воздуха, определить угловой коэффициент луча процесса в помещении, построить процессы КВ на h-d диаграмме в теплый и холодный период года, сделать расчет потребности тепла и холода, выбрать кондиционер, произвести теплотехнический и аэродинамический расчет воздухонагревателей и оросительных камер, подобрать и сделать расчет воздухораспределительных устройств, рассчитать и выбрать холодильную установку, подобрать вентоборудование.

Содержание
Реферат 2
Введение 8
ГЛАВА 1. Выбор расчетных параметров наружного и внутреннего воздуха 10
1.1 Выбор расчетных параметров наружного воздуха 10
1.2 Выбор расчетных параметров внутреннего воздуха 12
Глава 2. Составление тепловых и влажностных балансов помещения 14
2.1 Тепловой баланс помещения 14
2.2 Влажностный баланс помещения 30
Глава 3. Предварительное построение процессов кондиционирования воздуха на h-d-диаграмме 34
3.1 Определение температуры уходящего воздуха 34
3.2 Определение угловых коэффициентов луча процесса в помещении 35
3.3 Предварительное построение процесса кондиционирования воздуха на h-d-диаграмме и определение воздухообменов 35
3.4 Расчет необходимой величины воздухообмена 39
Глава 4. Построение процессов кондиционирования воздуха на h-d-диаграмме в теплый и холодный периоды года 43
4.1 Схема с прямотоком летом 43
Глава 5. Выбор схемы организации воздухообмена в помещении. Расчет воздухораспределения. 48
5.1 Выбор схемы воздухораспределения 48
5.2 Расчет воздухораспределителей 50
Глава 6. Аэродинамический расчет системы кондицинирования 53
Глава 7. Расчет основных рабочих элементов установки кондиционирования воздуха и подбор оборудования 57
7.1 Расчет потребности тепла и холода 57
7.2 Выбор типоразмера кондиционера 59
7.3 Воздухоприемные и смесительные блоки 59
7.4 Блоки фильтров 61
7.5 Блоки воздухонагревателей 65
7.9 Блоки вентиляторов 71
7.10 Блок-камера промежуточная 73
7.11 Холодильные установки 73
ГЛАВА 8. КОМПОНОВКА И ТЕПЛОХОЛОДОСНАБЖЕНИЕ ЦЕНТРАЛЬНЫХ КОНДИЦИОНЕРОВ 76
Заключение 78
Список использованной литературы 79

Заключение

В результате проведенной курсовой работы были построены процессы КВ на h-d диаграмме в теплый и холодный периоды года. Было рассчитано и подобрано следующее оборудование:
Кондиционер КЦКП 63 производительностью:
номинальной 63 тыс.м /ч
максимальной 75 тыс.м /ч;
Воздухонагреватель I подогрева Калорифер ВНВ243.1-223-180 с обводным клапаном,
Воздухораспределители АМР-3940; F_o=2,4 м^2
Вентиляторный агрегат центробежный ВР-80-70-14-090-30-750.
Произвели тепловой и аэродинамический расчет камеры форсуночного орошения.

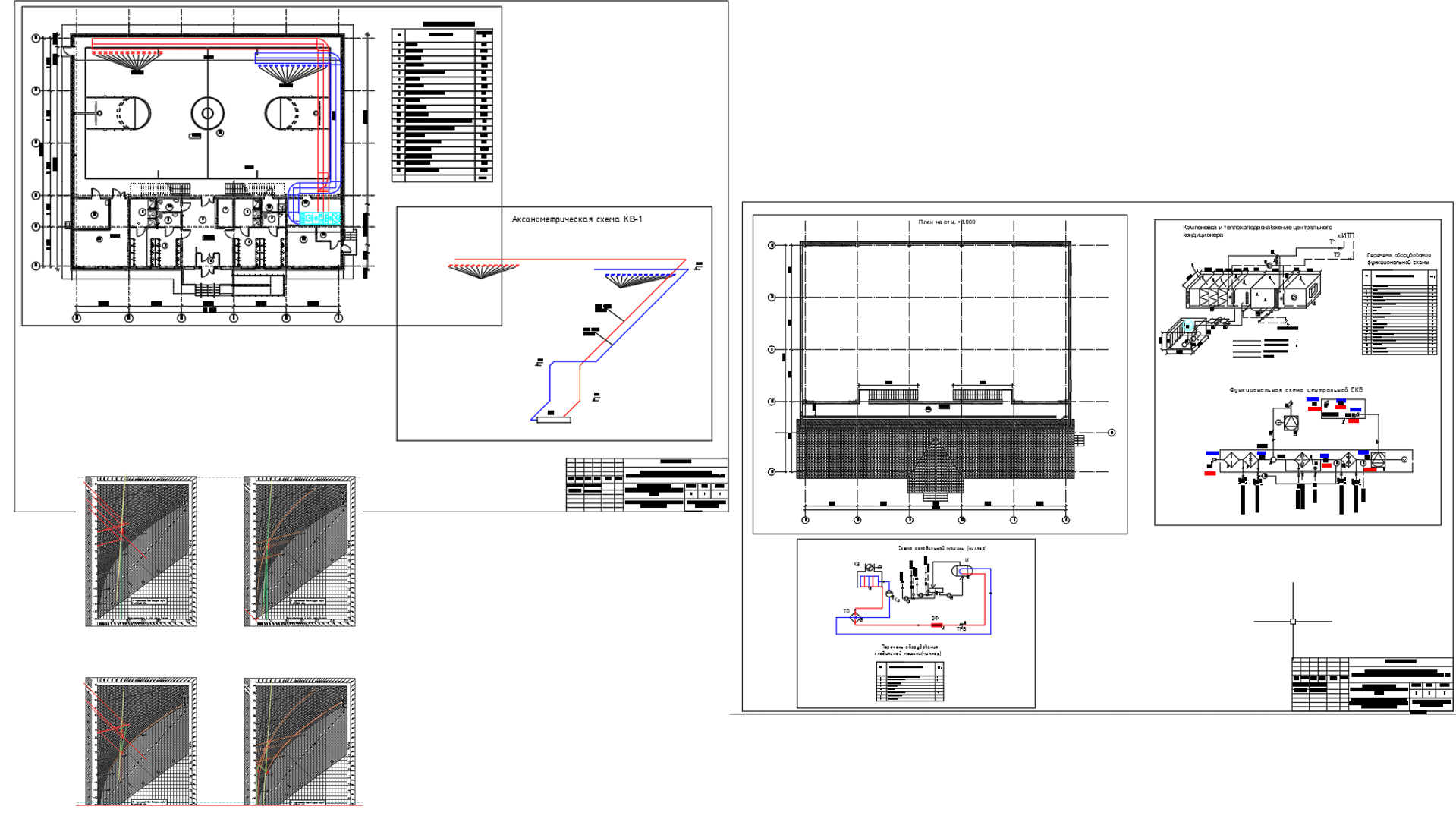

Состав: План 1-го этажа, Аксонометрическая схема системы КВ-1, План 2-го этажа, Функциональная схема центральной СКВ, Схема холодильной машины, Компановка КЦКП Язык документа
