Проектирование вентиляции железнодорожного вокзала г. Тернополь

Донбасская национальная академия строительства и архитектуры
Кафедра городского строительства хозяйства
Курсовой проект по дисциплине "Вентиляция и аэродинамика"
На тему: "Вентиляция гражданского здания"
Макеевка 2014

1 Исходные данные
В качестве объекта для проектирования задано здание железнодорожно-го вокзала в городе Тернополь, в котором предусмотрена приточно-вытяжная вентиляция с механическим и естественным побуждением.
Время работы с 10 до 20 часов.
В качестве теплоносителя предложена вода с параметрами 105/70 °С.
Освещение - люминесцентное.
Стена: из керамзитобетона толщиной в 240 мм, кладка сплошная, Rо=0,93 м2К/Вт.
Покрытие: толщиной в 400 мм, R=0,97 м2К/Вт, D=3,5, ν=17,8.
Остекление: двойное в деревянных переплетах R=0,34 м2К/Вт.
Экспликация помещений:
1. Обеденный зал
2. Мойка посуды
3. Резка хлеба
4. Цех обработки овощей
5. Продажа кулинарных изделий
6. Коридор
7. Санузел на 6 приборов
8. Курительная
9. Кладовая инвентаря
10. Помещение подготовки яиц
11. Помещение мучных изделий

Содержание:
Введение
1 Исходные данные …………………………………………………………..
2 Выбор параметров наружного воздуха …………………………………...
3 Расчёт параметров внутреннего воздуха ………………………………….
4 Определение количества вредностей поступающих в помещение ……...
4.1 Расчёт теплопоступлений ……………………………………………...
4.1.1 Теплопоступления от людей ……………………………………
4.1.2 Теплопоступления от источников искусственного освещения
4.1.3 Теплопоступления за счет солнечной радиации ……………….
4.1.4 Теплопоступления за счет остывания пищи……………………
4.2 Расчёт влаговыделений в помещении …………………………………
4.2.1 Поступление влаги от людей……………………………………..
4.2.2 Поступление влаги от пищи………………………………………
4.3 Расчёт выделений углекислого газа от людей ………………………...
4.4 Составление сводной таблицы вредностей ……………………………
5 Расчёт воздухообмена с помощью id-диаграммы ………………………...
5.1 Воздухообмен по избыткам тепла и влаги теплый период …………..
5.2 Воздухообмен по избыткам тепла и влаги в переходный период года
5.3 Воздухообмен по избыткам тепла и влаги в зимний период года …...
5.4 Расчет воздухообмена по нормативной кратности и составление воздушного баланса для всего здания …………………………………..
6 Расчёт воздухораспределителей ……………………………………………
7 Аэродинамический расчёт воздуховодов …………………………………
8 Расчёт калорифера ………………………………………………………….
9 Подбор фильтра …………………………………………………………......
10 Подбор вентустановок ……………………………………………………
11 Подбор приточной камеры ………………………………………………
12 Акустический расчёт ……………………………………………………..
Список используемой литературы…………………………………………… 2

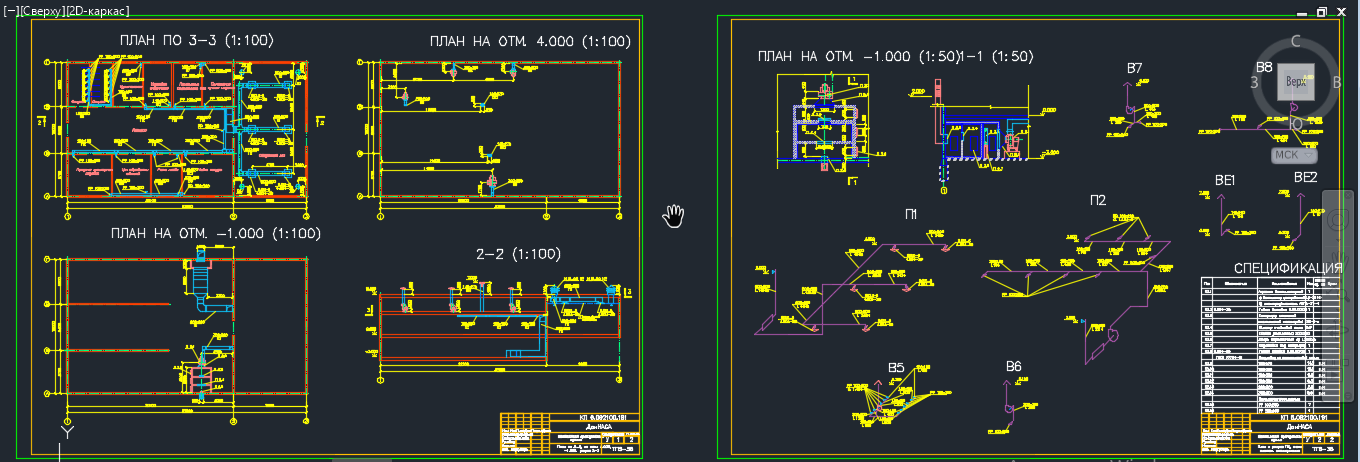

Состав: План и разрез ПК, схемы систем, спецификация Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Проектирование вентиляции железнодорожного вокзала г. Тернополь

Вентиляция.doc
Вентиляция.dwg
Содержание.doc
