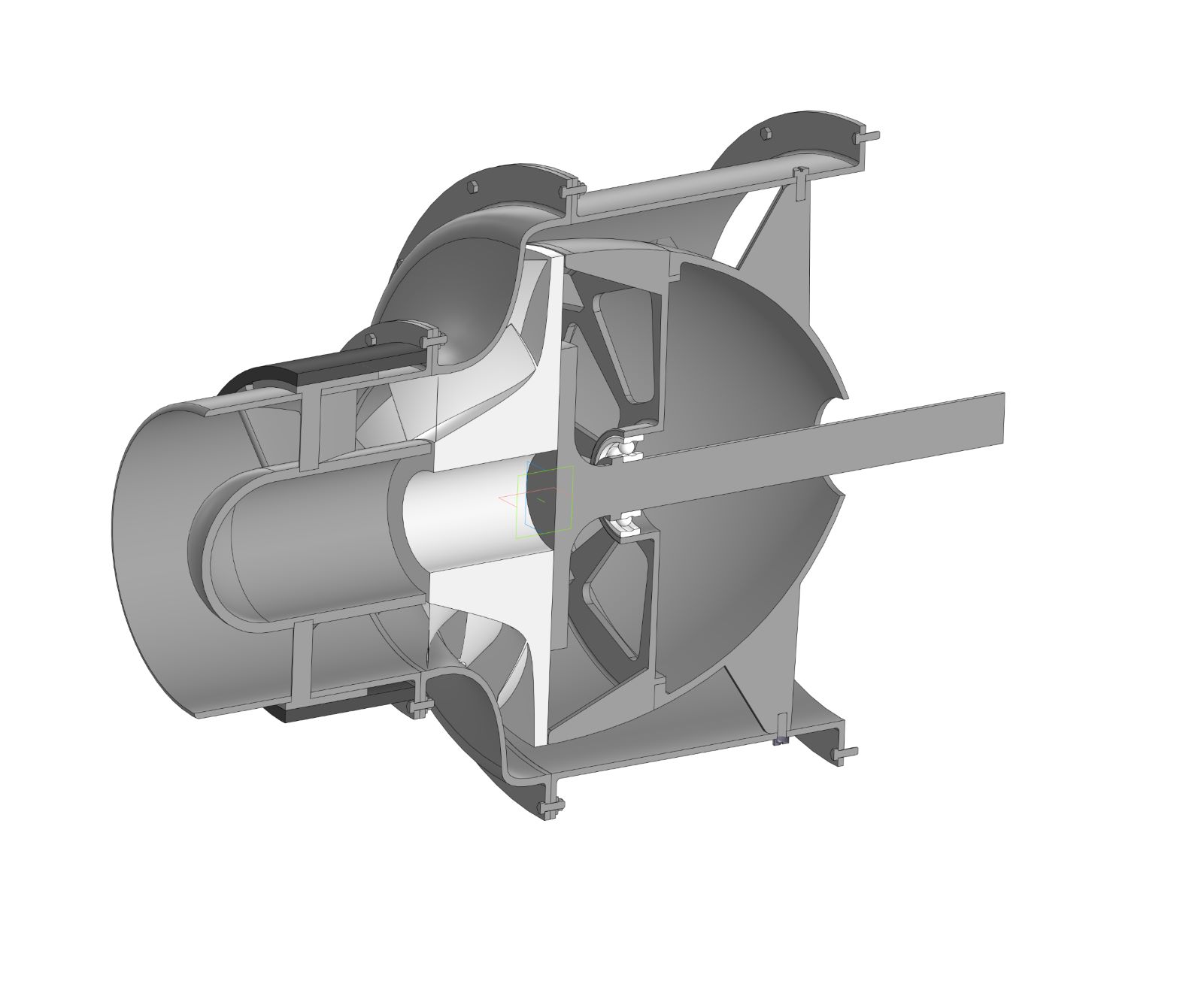

Прямоточный Центробежный вентилятор продува воздухва в жилые помещения (без привода).
Технические характеристики:
Рабочие обороты 8012 об/мин;
Давление на входе 101325 Па;
Давление за НА 120000 Па;
Давление за РК 180000 Па;
Давление за Диффузором 105000 Па;
Массовый расход воздуха 13 кг/с;
Объемный расход 10,08 м3/с;
Вес конструкции 50 кг.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Прямоточный центробежный вентилятор ЦВ продува
Прямоточный центробежный вентилятор ЦВ продува
0
0
81
1
0
40
Сообщить о проблеме
111
111
Содержимое архива
-
Вентилятор
-
Shaft.m3d
-
Vint 16.25.m3d
-
Shaba.m3d
-
Inlet.m3d
-
Bearing.m3d
-
Diffuser.m3d
-
Vint 16.25 — копия.m3d
-
Vint 8.15.m3d
-
Rotor wheel.m3d
-
Mut.m3d
-
Stator outlet 2.m3d
-
Kozyh.m3d
-
Lopatka statora.m3d
-
Fairing.m3d
-
Outlet.m3d
-
Stator outlet 1.m3d
-
Bolt 6.18.m3d
-
Assembly 1.a3d
-
