Вентилятор центробежный ЦВ-18-9

0
8
997
19
1
40

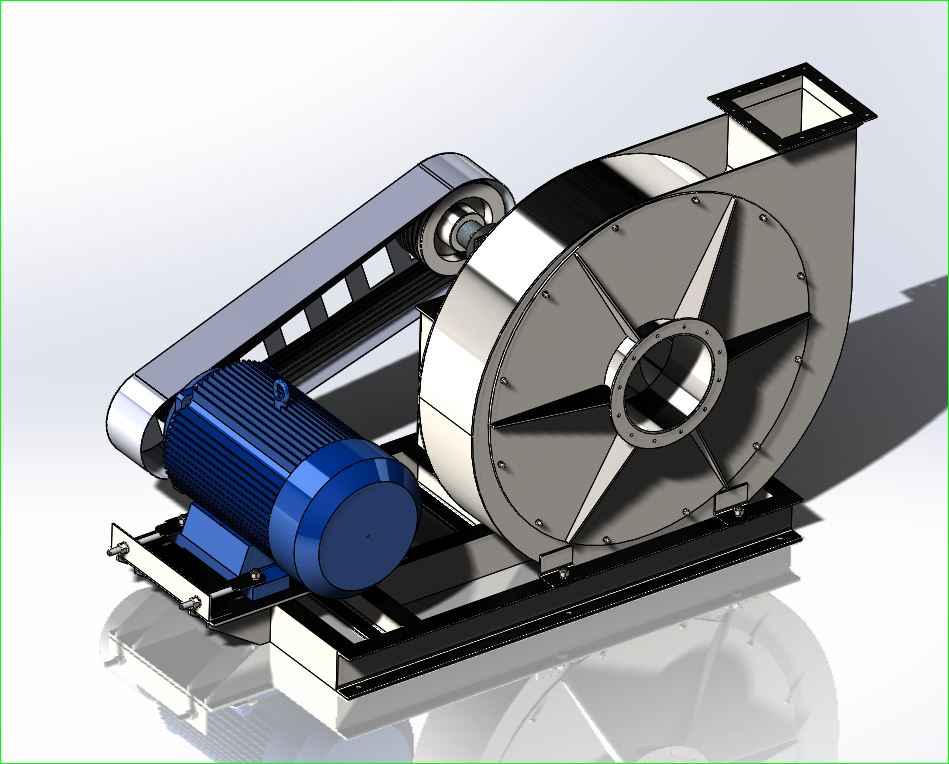

3D модель Вентилятор центробежный ЦВ-18-9

Вентилятор радиальный высокого давления ЦВ-18-9 с диаметром рабочего колеса 9 дм, конструктивное исполнение 5, правого вращения, угол поворота корпуса 0о, из углеродистой стали, мощность двигателя 22 кВт, синхронная частота вращения 1500 об/мин, частота вращения рабочего колеса 1500 об/мин, температура перемещаемой среды до 80С, климатическое исполнение У (умеренный климат), категория размещения 3.

3D Модели вентилятор вентилятор радиальный ВР-166-19 Радиальный ЦВ-18-9 центробежный
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Ivan Rozhchenko
Дата
28.02.2018
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2015 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • ЦВ-18-9.01.100 СБ Корпус улитковый.SLDASM
  • ЦВ-18-9.01.200 СБ Крышка корпуса.SLDASM
  • ЦВ-18-9.05.009 Ребро.sldprt
  • ЦВ-18-9.04.000 Привод.SLDASM
  • ЦВ-18-9.03.001 Корпус.SLDPRT
  • ЦВ-18-9.01.102 Стенка.sldprt
  • ЦВ-18-9.05.000 СБ Рама.SLDASM
  • ЦВ-18-9.05.000 Рама МТ.SLDPRT
  • ЦВ-18-9.05.006 Поперечина.sldprt
  • ЦВ-18-9.04.002 Шайба торцевая.SLDPRT
  • ЦВ-18-9.04.100 СБ Натяжитель.SLDASM
  • ЦВ-18-9.01.204 Стенка.sldprt
  • ЦВ-18-9.02.003 Диск покрывной.sldprt
  • ЦВ-18-9.05.002 Поперечина.sldprt
  • ЦВ-18-9.05.013 Ребро.sldprt
  • ЦВ-18-9.01.203 Косынка.sldprt
  • ЦВ-18-9.02.004 Лопатка.sldprt
  • ЦВ-18-9.03.003 Вал.SLDPRT
  • ЦВ-18-9.00.001 Опора.SLDPRT
  • ЦВ-18-9.02.001 Ступица.SLDPRT
  • ЦВ-18-9.01.101 Стенка.sldprt
  • ЦВ-18-9.02.002 Диск.sldprt
  • ЦВ-18-9.02.005 Конфузор.SLDPRT
  • ЦВ-18-9.01.105 Перестенок.sldprt
  • ЦВ-18-9.03.006 Крышка.SLDPRT
  • ЦВ 18-9.07 Кожух МД.SLDPRT
  • Шнур асбестовый 10 ГОСТ 1779-83.SLDPRT
  • ЦВ-18-9.03.002 Крышка.SLDPRT
  • ЦВ-18-9.01.103 Уголок.sldprt
  • ЦВ-18-9.01.104 Уголок.sldprt
  • ЦВ-18-9.05.004 Стойка.sldprt
  • ЦВ-18-9.01.202 Фланец.sldprt
  • ЦВ-18-9.03.005 Шкив D250.SLDPRT
  • ЦВ-18-9.05.001 Балка.SLDPRT
  • ЦВ-18-9.03.000 СБ Опора промежуточная.SLDASM
  • ЦВ-18-9.02.000 СБ Колесо рабочее.SLDASM
  • ЦВ-18-9.04.102 Шпилька.sldprt
  • ЦВ-18-9.03.007 Крышка уплотнения.SLDPRT
  • ЦВ-18-9.05.007 Пластина.sldprt
  • ЦВ-18-9.04.100 СБ Натяжитель МТ.SLDPRT
  • ЦВ-18-9.05.003 Плита.sldprt
  • ЦВ-18-9.05.014 Косынка.sldprt
  • ЦВ-18-9.01.201 Патрубок.sldprt
  • ЦВ-18-9.03.004 Шайба.SLDPRT
  • ЦВ-18-9.05.008 Стенка.sldprt
  • ЦВ-18-9.05.005 Упор.sldprt
  • ЦВ-18-9.04.101 Серьга.sldprt
  • Шайба 56.01.08кп.11 ГОСТ 11872-89.SLDPRT
  • Шайба 72.01.08кп.11 ГОСТ 11872-89.SLDPRT
  • ЦВ-18-9.00.000 СБ Вентилятор центробежеый.SLDASM
  • ЦВ-18-9.05.012 Стенка.sldprt
  • Ремень В 2240 ГОСТ 1284-89.SLDPRT
  • АИР225М2 55кВт-3000 об.мин. (4АМУ).SLDPRT
  • ЦВ-18-9 Вентилятор центробежный.SLDPRT
  • ЦВ-18-9.04.001 Шкив электродвигателя D150.SLDPRT
  • ЦВ-18-9.05.011 Балка.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
40

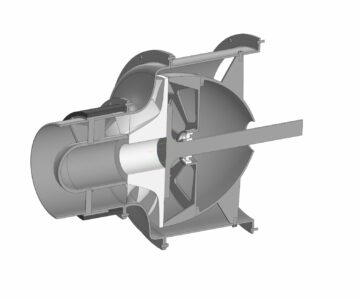

3D модель Прямоточный центробежный вентилятор ЦВ продува
