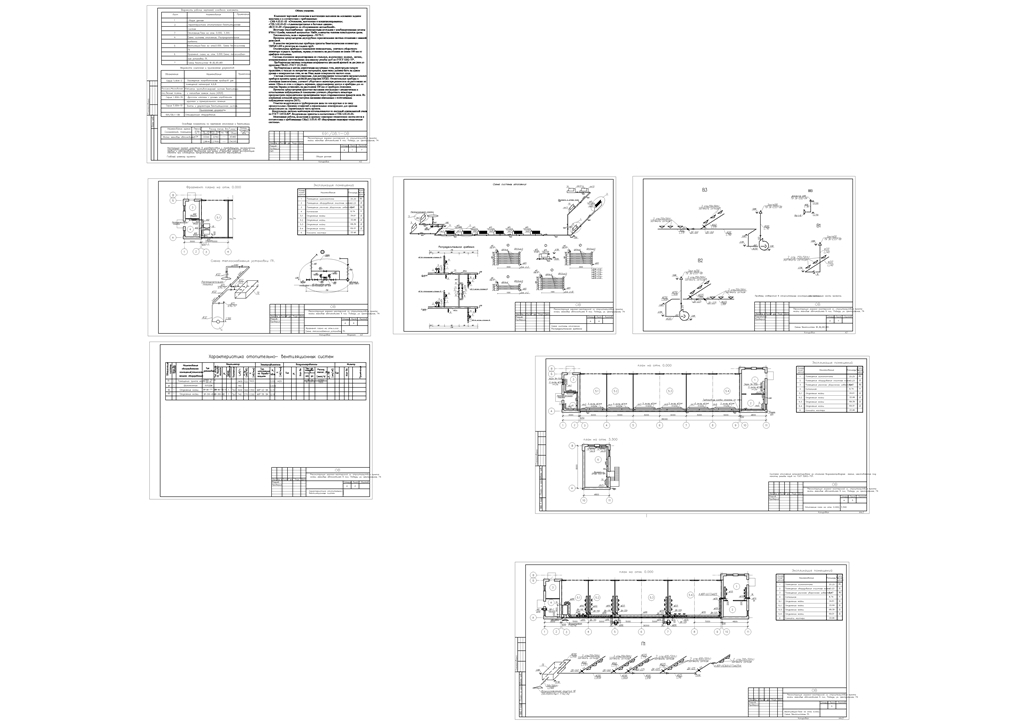

Рабочий проект отопления и вентиляции гаража-мастерской со строительством пункта мойки

Реконструкция гаража-мастерской со строительством пункта мойки легковых автомобилей в пос. Победа

Общие указания.

Компелект чертежей отопления и вентиляции выполнен на основании задания заказчика и в соответствии с требованиями:
- СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование»;
-СНБ 3.02.03-03 «Административные и бытовые здания»;
-ВСН 01-89 «Предприятия по обслуживанию автомобилей».
Источник теплоснабжения - проектируемая котельная с комбинированным котлом КЧМ-5 Комби, тепловой мощностью 70кВт, в качестве топлива используются дрова.
Теплоноситель, вода с параметрами - 95/70 С.
Проектом предусмотрена двухтрубная горизонтальная система отопления с нижней разводкой.
В качестве нагревательных приборов приняты биметаллические конвекторы ТЕРМО-200 и регистры из гладких труб.
Отопительные приборы в помещении шиномонтажа, уличного уборочного инвентаря оградить экранами, экраны установить на расстоянии не менее 100 мм от приборов отопления.
Система отопления запроектирована из стальных, водогазопро- водных, легких, неоцинкованных изготовленных под накатку резьбы труб по ГОСТ 3262-75*.
Трубопроводы системы отопления покрываются масляной краской за два раза по грунтовке ГФ-021 ГОСТ 25129-82.
Трубопроводы в местах пересечения внутренних стен, перегородок следует проложить в гильзах из негорючих материалов, края гильз должны быть на одном уровне с поверхностью стен, но на 30мм выше поверхности чистого пола.
Система отопления регулируемая. Для регулирования теплоотдачи нагревательных приборов приняты краны двойной регулировки КРДП. Отопительные приборы в помещнии шиномонтажа, уличного уборочного инвентаря разместить на расстоянии не менее 100мм от стен и оградить экранами, предусматривая доступ к приборам для их очистки.Экраны установить на расстоянии 100 мм от приборов отопления.
Проектом предусмотрена приточно-вытяжная вентиляция с механическим и естественным побуждением.В помещении уличного уборочного инвентаря предусмотрено периодическое проветривание через открывающиеся фрамуги окон. Из помещения ктельной предусмотрена вытяжная вентиляция с естественным побуждением воздуха (ВЕ1).
Отметки воздуховодов и трубопроводов даны по оси круглых и по низу прямоугольных.Привязку отверстий в строительных конструкциях для прохода воздуховодов см. строительную часть проекта.
Воздуховоды системы вентиляции изготавливаются из листовой оцинкованной стали по ГОСТ 14918-80*. Воздуховоды приняты в соответствии с СНБ 4.02.01-03.
Монтажные работы, испытания и приемку санитарно-технических систем вести в соответствии с требованиями СНиП 3.05.01-85 «Внутренние санитарно-технические системы».
