Строительство автомобильной мойки для грузовых автомобилей

Рабочий проект строительства автомобильной мойки для грузовых автомобилей. Здание -19,8х19м в осях, высотой 6,97 м и запроектировано из легких конструкций заводской готовности.
Колонны здания - стальные из прокатных двутавров 26К1 по ГОСТ 26020-83. Стойки фахверка здания - стальные из труб квадратного сечения по ГОСТ 8239-82. Балки - стальные из двутавров 40Б2 ГОСТ 26020-83. Прогоны по балкам - стальные прокатные швеллеры №16 с уклоном полок по ГОСТ 8240-97. Стеновые прогоны - из гнутого равнополочного швеллера 160*60*5 по ГОСТ 8278-83 и прокатного уголка 50*5 по ГОСТ 8509-93. Связи -стальные из парных уголков по ГОСТ 8509-93. Стеновые ограждения - панели типа "сэндвич" толщиной 120мм по ТУ 5284-048-00110473-2001. Покрытие - панели типа "сэндвич" толщиной 150мм по ТУ 5284-050-00110473-2001.

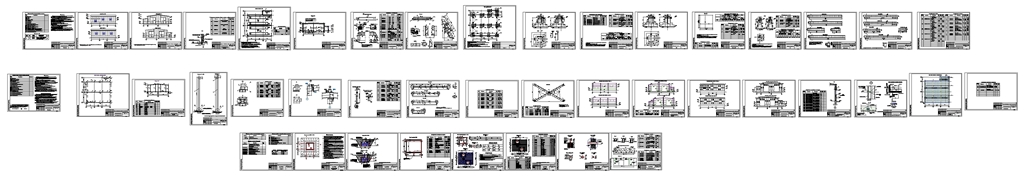

Состав: Рабочий проект строительства автомобильной мойки для грузовых автомобилей. Альбом АС, КМ. Чертеж выгреба V=75 м³. Фасады. Разрезы. Узлы. Спецификации. Язык документа

Софт: AutoCAD 2015

Каталог / Строительство / Строительство автомобильной мойки для грузовых автомобилей

Просмотр файлов
Строительство автомобильной мойки для грузовых автомобилей.dwg
