Рабочий проект ЦОД 60 кВт Tecnair LV

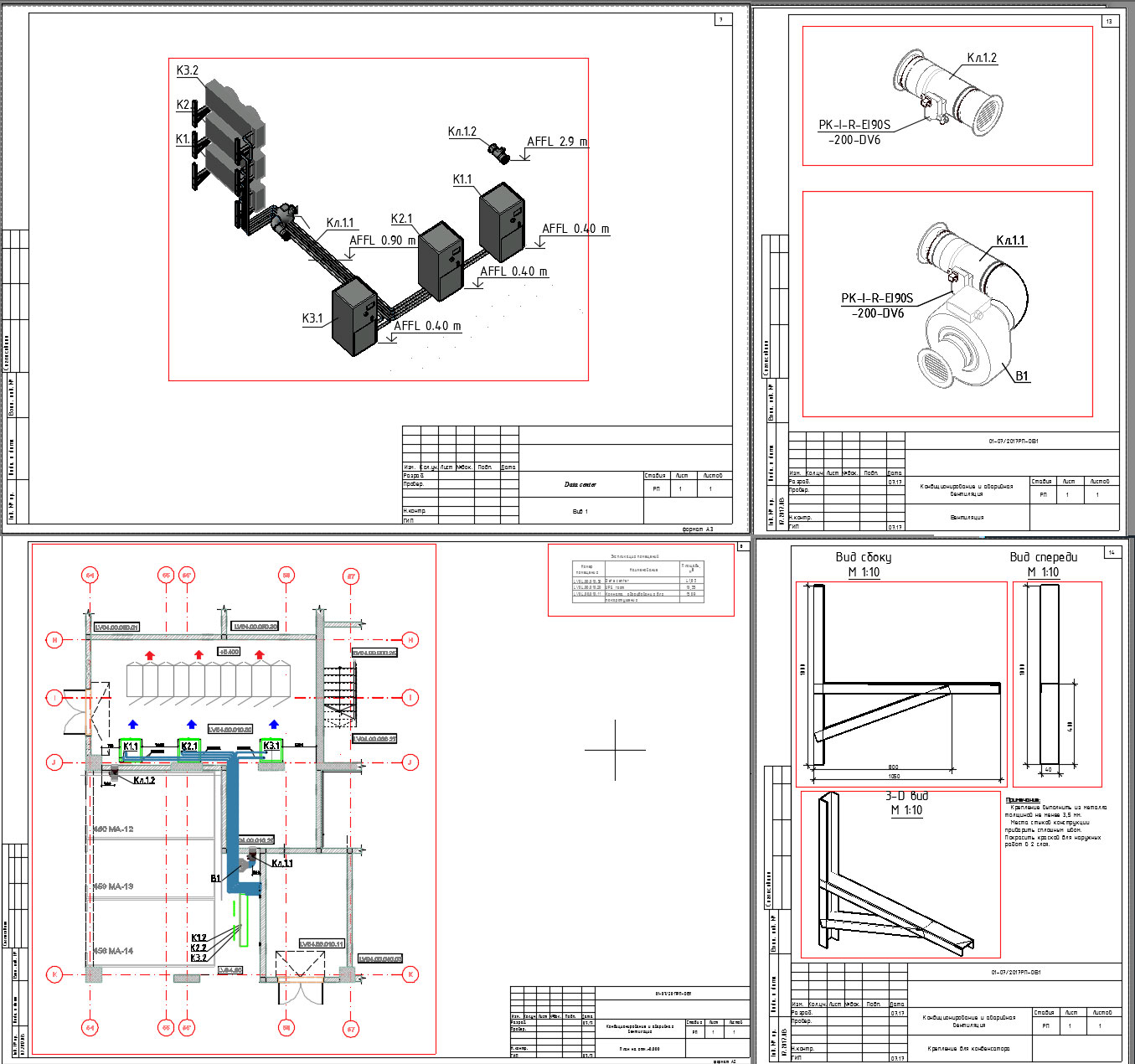

Комплект чертежей рабочего проекта охлаждения серверной на базе прецизионных кондиционеров Tecnair. Выполнен в 3-D.

Общие указания
Раздел кондиционирования разработан на основании архитектурно-строительных чертежей, задания на проектирование, рекомендаций заводов-изготовителей оборудования и в соответствии с требованиями нормативных документов:
- TIA 942 Телекоммуникационная инфраструктура Центров Обработки Данных;
- ПОСОБИЕ 4.91 к СНиП 2.04.05-91 «Противодымная защита при пожаре».
Рабочая документация соответствует заданию на проектирование, требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования.
Расчетные параметры наружного и внутреннего воздуха:
- расчетная температура наружного воздуха в теплый период года плюс 32 С;
- расчетная температура внутреннего воздуха в помещении Data center плюс 22 С.
Для помещения Data center предусматривается система кондиционирования на базе прецизионных шкафных кондиционеров Tecnair LV.
Холодоноситель в системе кондиционирования:
- озонобезопасный фреон R410a.
Резервирование класа N+1 позволяет проводить техническое обслуживание и ремонт оборудования без уменьшения номинальной можщности.
Система кондиционирования работает круглогодично 24\365 .
Конденсатопроводы предусмотреть из труб ПВХ диаметром 19 мм. Отвод конденсата предусмотреть в существующюю систему канализации.
Фреонопроводы ∅19,05, ∅22,22 теплоизолировать тепловой изоляцией толщиной 9 мм фирмы K-FLEX. Фреонопроводы проложить в открытых сетчатых лотках в пространстве фальшпола. Участок фреонопроводов от наружной стены до конденсаторов проложить в закрытом металличесом лотке.
Для удаления газа системы пожаротушения предусмотреть систему газоудаления. Вентилятор и противопожарный клапан системы газоудаления расположить в нижней части помещения. Для компенсации удаляемого воздуха предусмотреть противопожарный клапан в верхней части помещения Data center. Щит включения системі газоудаления расположить справа от входной двери в помещения Data center.

Состав: Общие данные, план, 3-д виды, спецификация Язык документа

Софт: AutoCAD MEP 2018

Файлы:
14-16_спецификация.dwg
0_1_Титул.dwg
4_7_Общие данные.dwg
7_10_3-d виды.dwg
8_.dwg
9_12_3-d виды.dwg
12_крепление.dwg
13_вентиляция.dwg
