Расчет вентиляционной установки на хлебозаводе

Рубцовский Индустриальный Институт им. Ползунова
Кафедра: Машины и аппараты пищевых производство
Рубцовск 2012

Целью данного курсового проекта является расчет и монтаж аспирационной установки для предотвращения взрывопожарной ситуации в помещении при выделении пыли. Подбор пылеуловителя – одна из важных задач расчета аспирационной установки, так как пылеуловитель обеспечивает высокоэффективную очистку воздуха от пыли с целью устранения загрязнений окружающего атмосферного воздуха. Для перемещения воздушных потоков в данной аспирационной установке требуется вентилятор, который следует подобрать с максимальным КПД. Поэтому важнейшей задачей при проектировании является поддержание чистоты воздуха и создание комфортных условий труда в рабочих помещениях. Запыленность воздуха в них по санитарным нормам не должна превышать 2 – 6 мг/м3. Эту задачу можно выполнить, если устранить выделения пыли в воздух рабочих помещений посредством аспирации оборудования, т. е. используя отсос воздуха от корпусов оборудования, герметизирующих кожухов, где образуется пыль

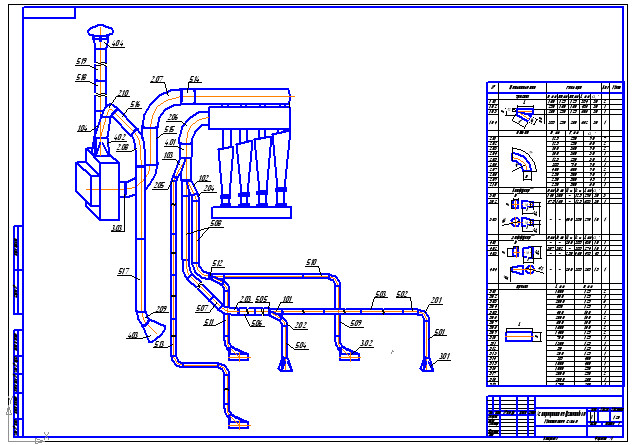

Состав: Аспирационная установка (ВО), Деталировка (Конфузор, отвод, тройник, фланец), Монтажная схема, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 11

Каталог / Инженерные системы / Вентиляция и кондиционирование / Расчет вентиляционной установки на хлебозаводе

Просмотр файлов
8-913-085-53-77\ВО.cdw
8-913-085-53-77\диафрагма.cdw
8-913-085-53-77\Задание на вентил.frw
8-913-085-53-77\Исправления\~$ПЗ.doc
8-913-085-53-77\Исправления\МС.cdw
8-913-085-53-77\Исправления\отвод спец2.cdw
8-913-085-53-77\Исправления\ПЗ.doc
8-913-085-53-77\Исправления\Таблица 2.doc
8-913-085-53-77\Исправления\Таблица 21.doc
8-913-085-53-77\Исправления\тройник спец.cdw
8-913-085-53-77\Конфузор.cdw
8-913-085-53-77\отвод спец2.cdw
8-913-085-53-77\отвод.cdw
8-913-085-53-77\рс.frw
8-913-085-53-77\Текстовый документ.txt
8-913-085-53-77\тройник спец.cdw
8-913-085-53-77\тройник.cdw
8-913-085-53-77\фланец.cdw
8-913-085-53-77\Исправления
8-913-085-53-77
