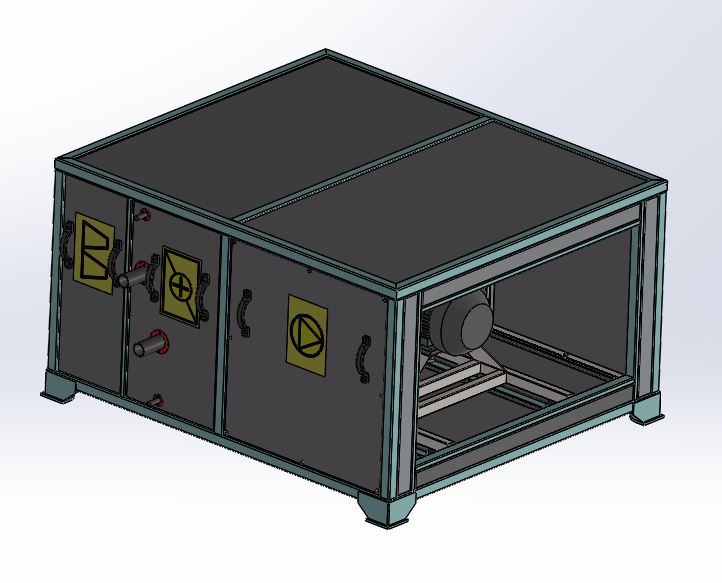

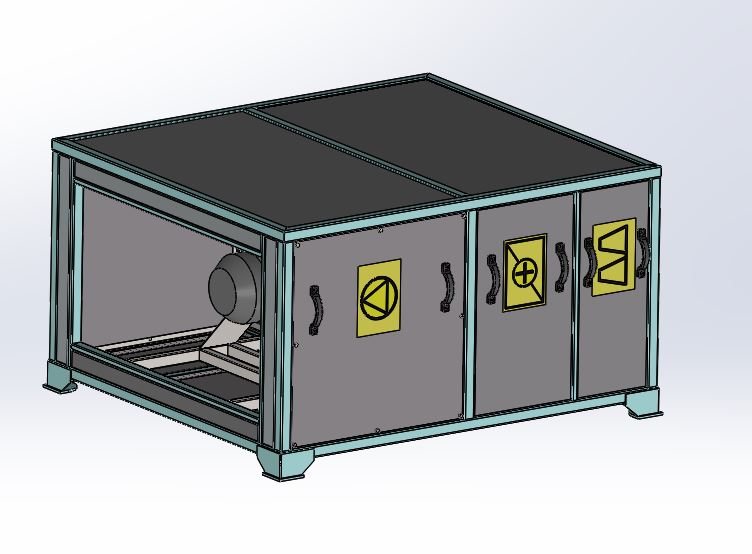

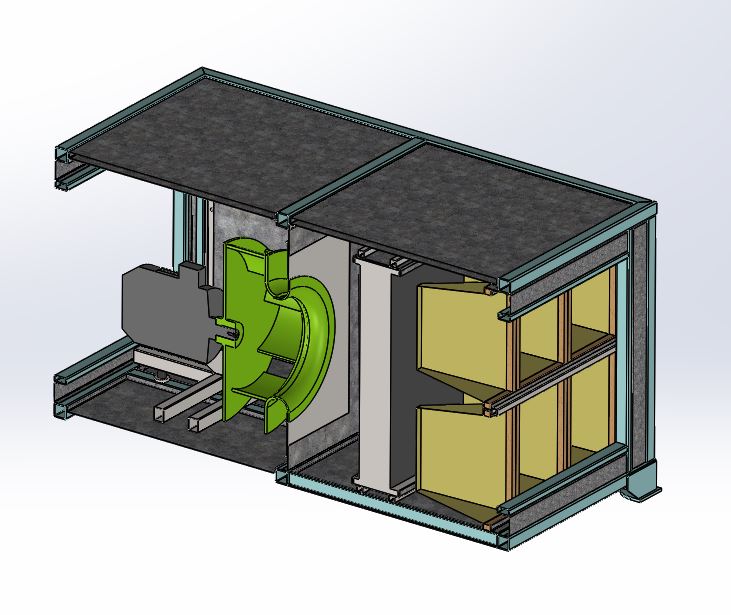

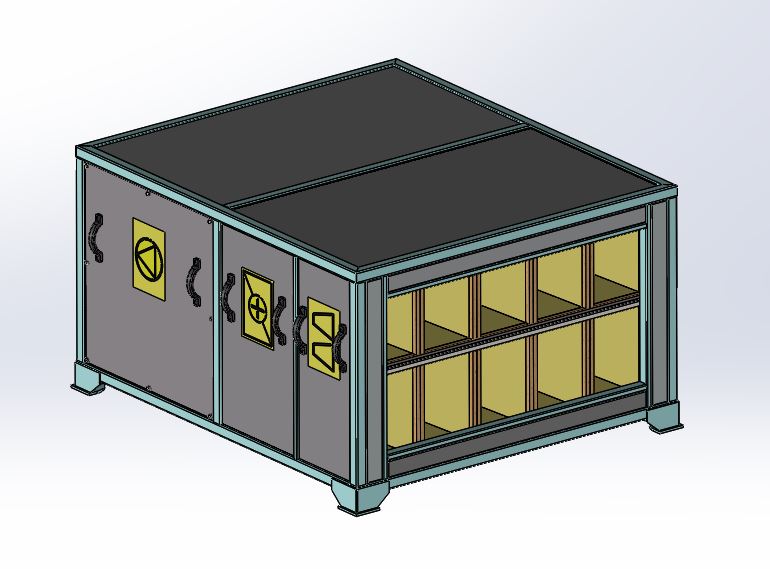

Приточная вентиляционная установка. 1800х1580-h=920. Исполнение агрегатов внутреннее. Расход приточного воздуха 12500,00 m³/h, Располагаемый напор 250 Pa.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Модель вентиляционной установки
Модель вентиляционной установки
0
0
120
0
0
150
Сообщить о проблеме
Автор
Андрей Витика
Дата
28.08.2025
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2020
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
3D Проект размещения Вентустановок.pdf
-
-
Болт М8х35 S13 ГОСТ 7805-70.SLDPRT
-
Вентилятор ф355-4 кВт. 1440 об.-мин..SLDASM
-
Виброопора 30х30-М8.SLDPRT
-
Втулка ф9х20.SLDPRT
-
Диафрагма.SLDPRT
-
Диффузор ф355+.SLDPRT
-
Заглушка 1.SLDPRT
-
Заглушка 2.SLDPRT
-
Заглушка 3.SLDPRT
-
Заглушка 4.SLDPRT
-
Заглушка 5.SLDPRT
-
Заклёпка резьбовая с малым фланцем М8.SLDPRT
-
Крыльчатка Ф355х640-180.SLDPRT
-
Накладка ф20.SLDPRT
-
Накладка ф57.SLDPRT
-
Направляющая горизонтальная 1.SLDPRT
-
Направляющая горизонтальная 2.SLDPRT
-
Направляющая горизонтальная 3.SLDPRT
-
ОГМ.ДСП.255.000.00ГЧ ПВ-1.SLDDRW
-
Опора 1.SLDASM
-
Основание вентилятора ф355.SLDASM
-
ПВ-1 Вентустановка нижняя.SLDASM
-
ПВ-1 Вентустановка нижняя.STEP
-
Паннель 2-1.SLDPRT
-
Паннель 2-2.SLDPRT
-
Паннель 2.SLDASM
-
Паннель 3-1.SLDPRT
-
Паннель 3-2.SLDPRT
-
Паннель 3.SLDASM
-
Паннель 4-1.SLDPRT
-
Паннель 4-2.SLDPRT
-
Паннель 4.SLDASM
-
Паннель 5-1.SLDPRT
-
Паннель 5-2.SLDPRT
-
Паннель 5.SLDASM
-
Паннель 7-1.SLDPRT
-
Паннель 7-2.SLDPRT
-
Паннель 7.SLDASM
-
Паннель 8-1.SLDPRT
-
Паннель 8-2.SLDPRT
-
Паннель 8.SLDASM
-
Перегородка.SLDPRT
-
Пластина ноги 1.SLDPRT
-
Подпятик.SLDPRT
-
Подрамник ф355.SLDPRT
-
Постель.SLDPRT
-
Прогон.SLDPRT
-
Пятачок М8.SLDPRT
-
Рама.SLDPRT
-
Ребро левое ф355.SLDPRT
-
Ребро правое ф355.SLDPRT
-
Рукоятка.SLDPRT
-
Табличка =Вентилятор=.SLDPRT
-
Табличка =Теплообменник=.SLDPRT
-
Табличка =Фильтр=.SLDPRT
-
Теплообменник.SLDPRT
-
Труба 25х25.SLDPRT
-
Уголок 1-1.SLDPRT
-
Уголок 3.SLDPRT
-
Уголок 4.SLDPRT
-
Уголок 5.SLDPRT
-
Уголок 6.SLDPRT
-
Уголок 7.SLDPRT
-
Уголок 8-1.SLDPRT
-
Уголок 8.SLDPRT
-
Уголок 9.SLDPRT
-
Угольник 1.SLDPRT
-
Фильтр 428х287х300.SLDPRT
-
Шайба 8 ГОСТ 6402-70.SLDPRT
-
Щит диффузора ф355.SLDPRT
-
Электродвигатель VS 112M-4 кВт 1440 об-мин..SLDPRT
-
Электродвигатель АИР132S4,6,8.stp
