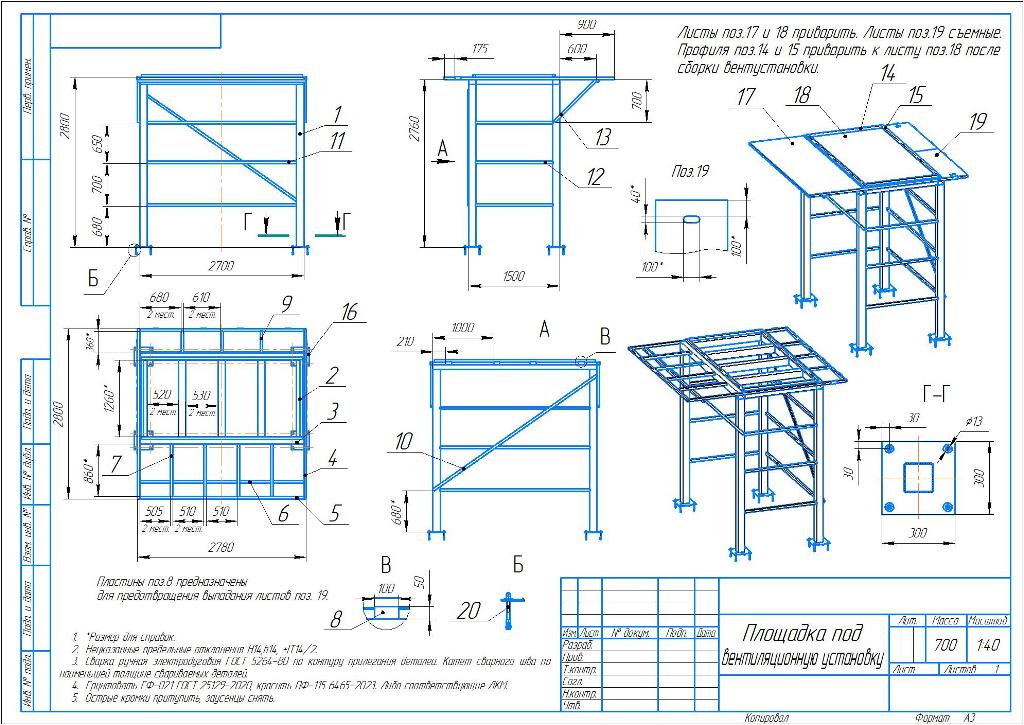

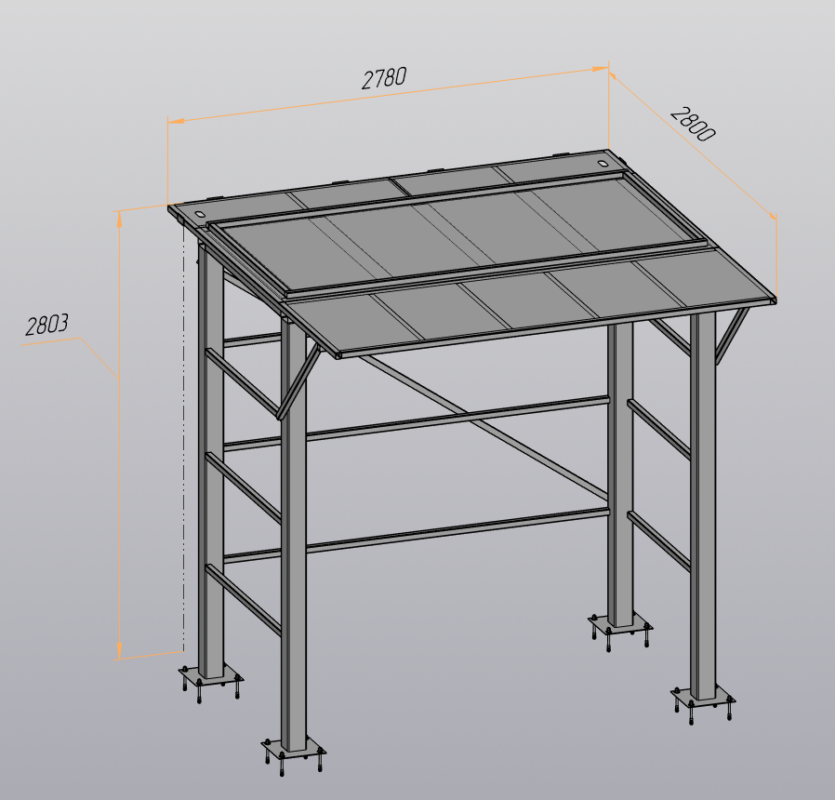

Площадка выполнена с условием возможности хранения под ней производственной металлической тары или установки стеллажа. Вес вент. установки не более 300кг. С двух сторон имеются обслуживающие площадки.
Конструкция выполнена из труб 120х120 и 40х40. Крепится анкерами к бетонному полу.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Площадка под вентиляционную установку
Площадка под вентиляционную установку
0
0
11
0
0
30
Сообщить о проблеме
Автор
Zizzy
Дата
19.06.2026
Язык
Русский
Состав
Сборочный чертёж (СБ), спецификация(СП), 3d модели(СБ, Лист 1, Лист 2, Лист 3, Пластина)
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
Лист 1.m3d
-
Лист 2.m3d
-
Лист 3.m3d
-
Пластина.m3d
-
Площадка под вентиляционную установку.a3d
-
Площадка под вентиляционную установку.cdw
-
Площадка под вентиляционную установку.stp
-
Спецификация.spw
