Система аэрации силосов

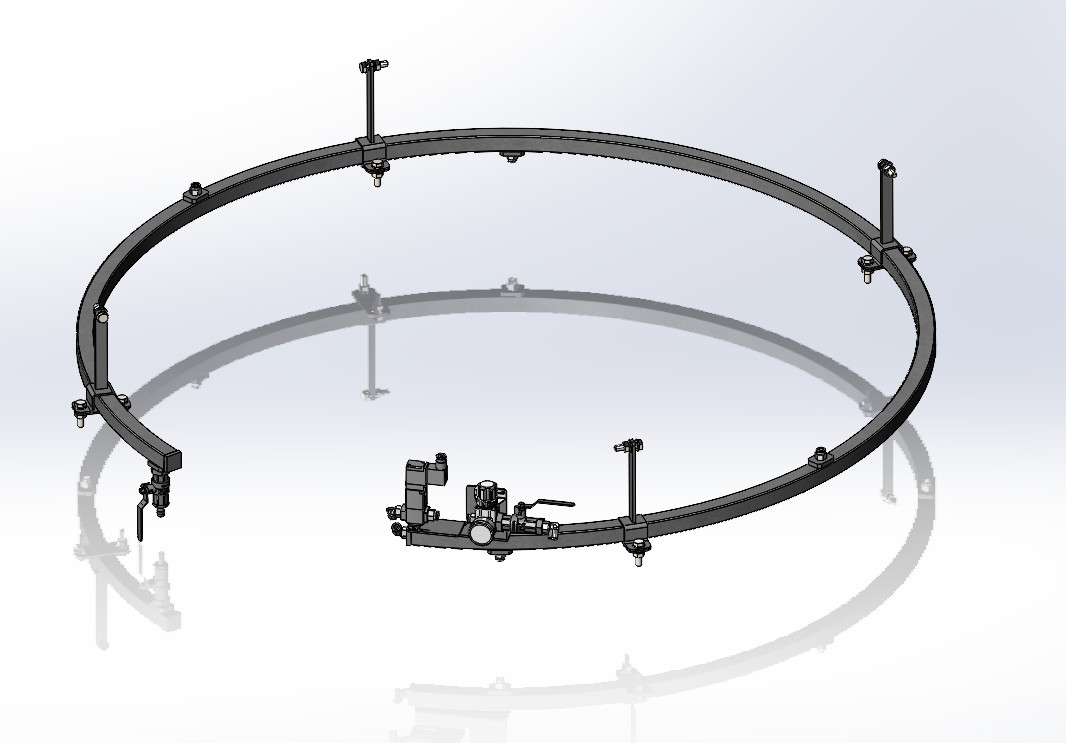

Модель рампы аэратора силоса, для вибрационных аэраторов марки VBS (Oli). Проектировалась под силос диаметром Ø1910мм , углом конусной части 60°, высотой конусной части 1500мм. Расчетное кол-во аэраторов = 6 шт.
Имеется деталировка с чертежами. Так же присутствуют чертежи в формате pdf.

Система аэрации предназначена для аэрации материалов в силосах в нижнем конусе и состоит из системы подачи воздуха и вибровентиляторов. Количество вибровентиляторов определяется из диаметра силоса и расчитывается индивидуально.
Подающийся из них воздух в сочетании с производимой вибрацией позволяют их применять в случаях больших силосов и небольших емкостей, а также для порошков с высокой слипаемостью, когда не подходят аэрационные жиклеры или пластины.

Состав: 3D сборка,3D деталировка, чертежи,pdf

Софт: SolidWorks 2022 SP5.0

Файлы:

Новая папка/

Новая папка/00 3 point faded.p2s

Новая папка/3 point beige.hdr

Новая папка/888.jpg

Новая папка/brshmtl5.jpg

Новая папка/color.p2m

Новая папка/pdf/

Новая папка/pdf/Корпус аэрации в сборе.PDF

Новая папка/pdf/Корпус-труба.PDF

Новая папка/pdf/Кронштейн аэрации.PDF

Новая папка/pdf/Кронштейн пневматики.PDF

Новая папка/pdf/Кронштейн подвеса.PDF

Новая папка/pdf/Кронштейн.PDF

Новая папка/pdf/Пластина аэратора.PDF

Новая папка/pdf/Пластина торцевая.PDF

Новая папка/plasticpolystyrene_normalmap.dds

Новая папка/reflective shadow floor.p2m

Новая папка/satin finish stainless steel.p2m

Новая папка/softbox.png

Новая папка/texture.p2m

Новая папка/VMashtabe1ГОСТ 11371-78_Шайба C.10 ГОСТ 11371-78.SLDPRT

Новая папка/VMashtabe1ГОСТ 5915-70_Гайка M10 ГОСТ 5915-70.SLDPRT

Новая папка/VMashtabeSF4-5D-23-Q(1)_C.sldprt

Новая папка/VMashtabeVN1-A16_B.sldprt

Новая папка/VMashtabeVNA111A-F8A(0B)_VALVE.sldprt

Новая папка/VMashtabe_ARX20_8.sldprt

Новая папка/VMashtabe_ARX20_BRACKET_6.sldprt

Новая папка/VMashtabe_ARX20_F02_0__b_2.sldprt

Новая папка/VMashtabe_ARX20_F02_P_4.sldprt

Новая папка/VMashtabeБолт M10x40 ГОСТ 7798-70.SLDPRT

Новая папка/VMashtabeКлапан электромагнитный VNA111A-F8A-5D-B-Q.SLDASM

Новая папка/VMashtabeКорпус аэрации в сборе.SLDASM

Новая папка/VMashtabeКорпус аэрации в сборе.SLDDRW

Новая папка/VMashtabeКорпус-труба.SLDDRW

Новая папка/VMashtabeКорпус-труба.SLDPRT

Новая папка/VMashtabeКронштейн аэрации.SLDDRW

Новая папка/VMashtabeКронштейн пневматики.SLDDRW

Новая папка/VMashtabeКронштейн пневматики.SLDPRT

Новая папка/VMashtabeКронштейн подвеса.SLDASM

Новая папка/VMashtabeКронштейн подвеса.SLDDRW

Новая папка/VMashtabeКронштейн.SLDDRW

Новая папка/VMashtabeКронштейн.SLDPRT

Новая папка/VMashtabeМанометр К4-10-40.SLDPRT

Новая папка/VMashtabeНиппель двойной SMC 101-1_4-1_2.SLDPRT

Новая папка/VMashtabeПластина аэратора.SLDDRW

Новая папка/VMashtabeПластина прижимная.SLDPRT

Новая папка/VMashtabeПластина торцевая.SLDDRW

Новая папка/VMashtabeПластина торцевая.SLDPRT

Новая папка/VMashtabeПластина.SLDPRT

Новая папка/VMashtabeРегулятор давления ARX20_F02B_с крепёжным угольником 1348112.SLDASM

Новая папка/VMashtabeФитинг KQ2H10_G02A.sldprt

Новая папка/VMashtabeФитинг KQ2L10_G02A.sldprt

Новая папка/VMashtabeФуторка SMC 104Z-1_2-1_4.SLDPRT

Новая папка/VMashtabeШайба 10 ГОСТ 6402-70.SLDPRT

Новая папка/VMashtabeШтуцер ёлочка SMC 119_Z-12-1_2.sldprt

Новая папка/VT.271.N.04.stp

Новая папка/white-pw-mt11050.p2m
