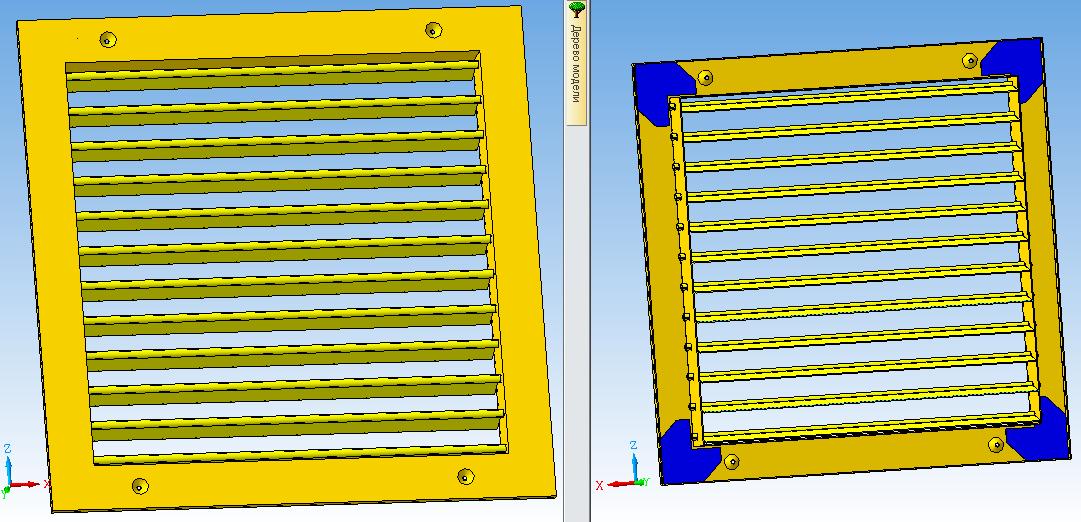

Стальная вентиляционная решётка

Стальная вентиляционная решетка размером 250х200 предназначена для распространения воздуха в помещениях. Вентиляционная решетка имеет так называемую систему жалюзи, которые благодаря определенному наклону направляют поток воздуха в нужную сторону и регулирует величину потока воздуха.
Гибка рамки решетки осуществляется на гибочном штампе из стального листа.
Лопатки изготавливаются на гибочном штампе.
Крепежные отверстия изготавливаются на пробивном штампе а после пуклюются на этом штампе.
Сама решетка собирается и рамка сваривается с накладками на контактной сварке. После сборки решетка красится в любой необходимый цвет.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 14,1

Сайт: www

Файлы:
250х200\Лопатка.m3d
250х200\Накладка.m3d
250х200\Сборка.a3d
250х200
