Установка дымососов ДН-15

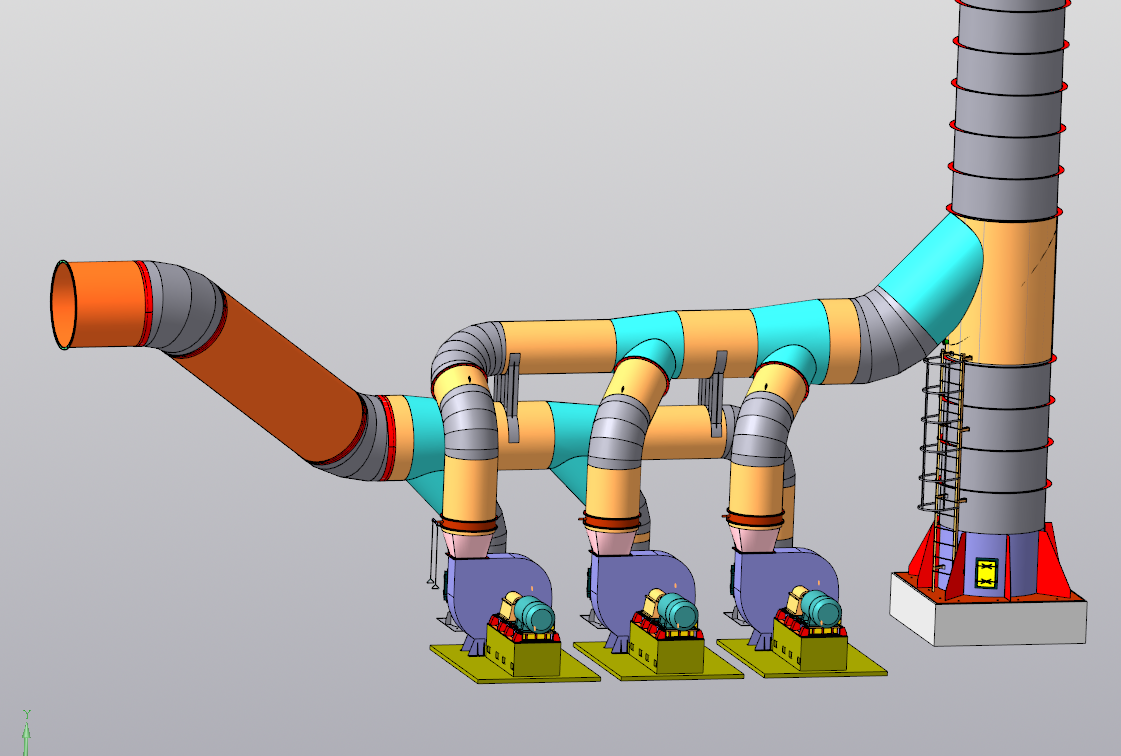

Дымососы Дн-15 с обвязкой для обеспечения вытяжной аспирации из цеха, Дымососы со свечей, Промышленный Дымосос ДН-15(90) с МЭО (полное давление 6900 Па, мощностью 250кВ, массой 2100кг), фундаментом и рамой (3д модель)

Состав: 3D Сборка

Софт: КОМПАС-3D 17.1

Файлы:

Установка ДН15(10.05)/

Установка ДН15(10.05)/Детали/

Установка ДН15(10.05)/Детали/Тройники/

Установка ДН15(10.05)/Детали/Тройники/1600х2000х1250(п).m3d

Установка ДН15(10.05)/Детали/Тройники/1600х2000х1250.m3d

Установка ДН15(10.05)/Детали/Тройники/1250х1600х1250.m3d

Установка ДН15(10.05)/Детали/Тройники/1250х1600х1250(п).m3d

Установка ДН15(10.05)/Детали/Отводы/

Установка ДН15(10.05)/Детали/Отводы/Отводы 2000(45).m3d

Установка ДН15(10.05)/Детали/Отводы/Отводы 1250(60).m3d

Установка ДН15(10.05)/Детали/Отводы/Отводы 1250(45).m3d

Установка ДН15(10.05)/Детали/Отводы/Отвод 1250(90).m3d

Установка ДН15(10.05)/Детали/Отводы/Отвод 1750(90).m3d

Установка ДН15(10.05)/Детали/Отводы/Отводы 1250(30).m3d

Установка ДН15(10.05)/Детали/Опоры/

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/Ребро поз5.m3d

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/Ребро поз6.m3d

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/Обечайка 1250.m3d

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/Ребро поз4.m3d

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/Обечайка 1600.m3d

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/Опора под 1250-1600.a3d

Установка ДН15(10.05)/Детали/Опоры/Опора под 1250-1600/Ребро поз3.m3d

Установка ДН15(10.05)/Детали/Газоходы/

Установка ДН15(10.05)/Детали/Газоходы/2000 500.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 1250.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 4000.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 94.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 1471.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 1000.m3d

Установка ДН15(10.05)/Детали/Газоходы/2000 1751.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 3150.m3d

Установка ДН15(10.05)/Детали/Газоходы/1600 2900.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 1106.m3d

Установка ДН15(10.05)/Детали/Газоходы/1600 2400.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 300.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 1300.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 200.m3d

Установка ДН15(10.05)/Детали/Газоходы/1250 670.m3d

Установка ДН15(10.05)/Детали/Газоходы/2000 3300.m3d

Установка ДН15(10.05)/Детали/2000_6170/

Установка ДН15(10.05)/Детали/2000_6170/1750_920.a3d

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Рамка.m3d

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Патрубок/

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Патрубок/Бок ребро.m3d

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Патрубок/Верхн.лист.m3d

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Лаз 600х400(1750).a3d

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Патрубок.a3d

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Лаз 600х400.a3d

Установка ДН15(10.05)/Детали/2000_6170/Лаз 600х400(1750)/Дверка.m3d

Установка ДН15(10.05)/Детали/2000_6170/Полубондаж.m3d

Установка ДН15(10.05)/Детали/2000_6170/Газоход.m3d

Установка ДН15(10.05)/Детали/Копии тройников/

Установка ДН15(10.05)/Детали/Копии тройников/1600х2000х1250(п).m3d

Установка ДН15(10.05)/Детали/Копии тройников/1250 в 2000(тр).m3d

Установка ДН15(10.05)/Детали/Копии тройников/1250 в 2000.m3d

Установка ДН15(10.05)/Детали/Копии тройников/Ответвление.m3d

Установка ДН15(10.05)/Детали/Копии тройников/Для 1250х1600(вых).a3d

Установка ДН15(10.05)/Детали/Копии тройников/Врезка в 2000.m3d

Установка ДН15(10.05)/Детали/Копии тройников/Врезка в 1600.m3d

Установка ДН15(10.05)/Детали/Копии тройников/Для 1600х2000(вых).a3d

Установка ДН15(10.05)/Детали/Копии тройников/1250х1600х1250(п).m3d

Установка ДН15(10.05)/Детали/Копии тройников/Для 1600х2000(п).a3d

Установка ДН15(10.05)/Детали/Фланцы/

Установка ДН15(10.05)/Детали/Фланцы/Фл для ДН_15(кв).m3d

Установка ДН15(10.05)/Детали/Фланцы/2002 12.m3d

Установка ДН15(10.05)/Детали/Фланцы/1250.m3d

Установка ДН15(10.05)/Детали/Фланцы/Фл для ДН_15(кр).m3d

Установка ДН15(10.05)/Детали/Фланцы/для дросселя 1250.m3d

Установка ДН15(10.05)/Детали/Дроссель 1250/

Установка ДН15(10.05)/Детали/Дроссель 1250/Дроссель 1250.m3d

Установка ДН15(10.05)/Детали/Врезки/

Установка ДН15(10.05)/Детали/Врезки/В 1250 725.m3d

Установка ДН15(10.05)/Детали/Врезки/1250 в 2000.m3d

Установка ДН15(10.05)/Детали/Врезки/1250.m3d

Установка ДН15(10.05)/Детали/Переходы/

Установка ДН15(10.05)/Детали/Переходы/Переход 1085х1250 300.m3d

Установка ДН15(10.05)/Детали/Переходы/558х750_1250.m3d

Установка ДН15(10.05)/Детали/Лазы/

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Рамка.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Патрубок/

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Патрубок/Бок ребро.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Патрубок/Верхн.лист.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Патрубок.a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Лаз 600х400.a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Лаз 600х400(1200).a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250верт)/Дверка.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Рамка.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Патрубок/

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Патрубок/Бок ребро.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Патрубок/Верхн.лист.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Лаз 600х400(1750).a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Патрубок.a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Лаз 600х400.a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1600)/Дверка.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Рамка.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Патрубок/

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Патрубок/Бок ребро.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Патрубок/Верхн.лист.m3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Патрубок.a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Лаз 600х400.a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Лаз 600х400(1200).a3d

Установка ДН15(10.05)/Детали/Лазы/Лаз 600х400(1250)/Дверка.m3d

Установка ДН15(10.05)/Детали/Труба 2000.m3d

Установка ДН15(10.05)/Рукоятка/

Установка ДН15(10.05)/Рукоятка/Рукоятка.m3d

Установка ДН15(10.05)/Рукоятка/Тяга.m3d

Установка ДН15(10.05)/Рукоятка/Рукоятка.a3d

Установка ДН15(10.05)/Свеча/

Установка ДН15(10.05)/Свеча/18.04/

Установка ДН15(10.05)/Свеча/18.04/Установка свечи.a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/

Установка ДН15(10.05)/Свеча/18.04/Детали/Лестница/

Установка ДН15(10.05)/Свеча/18.04/Детали/Лестница/Кругляк 18 700.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лестница/Ограждение.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лестница/Стремянка.a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лестница/У75х6 200.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лестница/У75х6 5800.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лестница/Лист 100х100.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Ребра 2500.a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/2500 12000.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Проушина.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Отводы 2000(30).m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/2500х1800 2500.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Отводы 2000(45).m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Плита.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Врезка 2000.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Врезка в 2500/

Установка ДН15(10.05)/Свеча/18.04/Детали/Врезка в 2500/врезка.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/1800 4500.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Ребро.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Обечайка.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Ребро 2500.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Ребро 500.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Свеча.a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Стакан.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Фундамент.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Рамка.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Патрубок/

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Патрубок/Бок ребро.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Патрубок/Верхн.лист.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Патрубок.a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Лаз 600х400.a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Лаз 600х400(1200).a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Лаз 600х400(2500верт)/Дверка.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Дренаж/

Установка ДН15(10.05)/Свеча/18.04/Детали/Дренаж/Фланец.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Дренаж/Дренаж.a3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Дренаж/Крышка.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Дренаж/Патрубок.m3d

Установка ДН15(10.05)/Свеча/18.04/Детали/Эллипс.m3d

Установка ДН15(10.05)/Дымососы/

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/20У 1960.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/Шайба.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/Ребро нар.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/760х800 30.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/Рама для ДН-15.a3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/200х2300 20.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/140х900 10.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/У63х3 740.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/160х700 20.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/Ребро вн.m3d

Установка ДН15(10.05)/Дымососы/Рама для ДН-15/20У 740.m3d

Установка ДН15(10.05)/Дымососы/Двигатель АИР355S4.m3d

Установка ДН15(10.05)/Дымососы/ВДН15(90).m3d

Установка ДН15(10.05)/Дымососы/МЭО/

Установка ДН15(10.05)/Дымососы/МЭО/МЭО-630 с соед втулкой.a3d

Установка ДН15(10.05)/Дымососы/МЭО/Втулка для МЭО630.m3d

Установка ДН15(10.05)/Дымососы/МЭО/МЭО-630 с рукояткой.a3d

Установка ДН15(10.05)/Дымососы/МЭО/Рукоятка для МЭО630(9,02).m3d

Установка ДН15(10.05)/Дымососы/МЭО/Рукоятка для МЭО630.m3d

Установка ДН15(10.05)/Дымососы/МЭО/МЭО-630.a3d

Установка ДН15(10.05)/Дымососы/МЭО/МЭО-630_63-0,25-92К.m3d

Установка ДН15(10.05)/Дымососы/Дымосос ДН-15.a3d

Установка ДН15(10.05)/Дымососы/Вилка/

Установка ДН15(10.05)/Дымососы/Вилка/Вилка 30.a3d

Установка ДН15(10.05)/Дымососы/Вилка/Труба 32.m3d

Установка ДН15(10.05)/Дымососы/Вилка/Труба 32.a3d

Установка ДН15(10.05)/Дымососы/Вилка/Тяга.a3d

Установка ДН15(10.05)/Дымососы/Вилка/Втулка.m3d

Установка ДН15(10.05)/Дымососы/Вилка/Труба 32(1590).m3d

Установка ДН15(10.05)/Дымососы/Вилка/Вилка 35х20.a3d

Установка ДН15(10.05)/Дымососы/Вилка/Скоба.m3d

Установка ДН15(10.05)/Дымососы/Вилка/Стержень.m3d

Установка ДН15(10.05)/Дымососы/Вилка/Скоба35.m3d

Установка ДН15(10.05)/Дымососы/Рукоятка напр аппар.m3d

Установка ДН15(10.05)/Дымососы/Привод для ДН15.m3d

Установка ДН15(10.05)/Дымососы/Фундамент.m3d

Установка ДН15(10.05)/ДН-15 с обвязкой.a3d

Установка ДН15(10.05)/Дымососы со свечой.a3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 300

Софт: КОМПАС-3D 16.1

Состав: 3D сборка, деталировка

171

Дымосос ДН-9 (15 кВт)

Дымосос Дн 3,5

Дымосос ДН-9 правый без крыльчатки

Рейтинг: 50

Софт: AutoCAD 2022

Состав: Сборочный чертеж, деталировка,

122

Дымосос ДН-6,3 для удаления дыма
